首页  >  产品百科  >  WHCR25FET

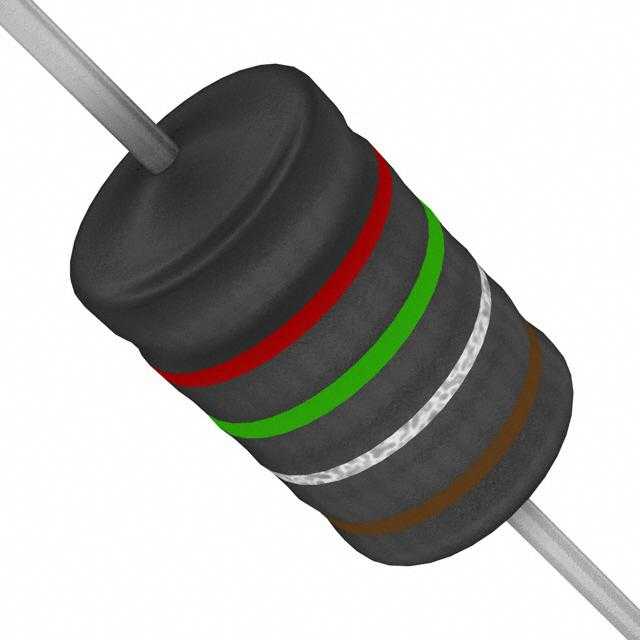

WHCR25FET

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 250mΩ ±1% 2W ±90ppm/℃ 通孔安装 11.4mm(长度)
供应商型号: WHCR25FET
供应商: Master
标准整包数: 1000
OHMITE 通孔电阻 WHCR25FET

WHCR25FET概述

    WH/WN 系列微型模塑线绕电阻器

    产品简介


    WH/WN 系列微型模塑线绕电阻器是专门为要求高精度和低电感的应用场合设计的产品。该系列包括 WH 精密系列和 WN 非电感系列。这些电阻器通过先进的工艺技术制造,适用于多种电子设备,特别是在航空航天、工业控制、医疗设备以及各种测量仪器等领域。

    技术参数


    | 类型 | 功率 (W) | 电阻范围 (Ω) | 重量 (g/1000pc) |
    ||
    | WHA | 0.5 | 0.100 - 1.0K | 216 |
    | WNA | 0.100 - 250
    | WHB | 1 | 0.100 - 4.0K | 296 |
    | WNB | 0.100 - 1.0K
    | WHC | 2 | 0.10 - 8.0K | 712 |
    | WNC | 0.10 - 2.0K
    | WHD | 3 | 0.10 - 25K | 1160 |
    | WND | 0.10 - 5.0K
    | WHE | 5 | 0.10 - 50K | 2920 |
    | WNE | 0.10 - 10K
    - 主要特性:
    - 电感<1nH(1MHz测试)
    - 遵循 MIL-R-26F 和 MIL-STD-202 标准要求
    - 使用 CNC 机器工具进行精确的线圈绕制及点焊
    - 采用环氧模塑化合物封装,具备优秀的机械强度
    - 核心材质为陶瓷(90%氧化铝),确保高温稳定性
    - 引脚采用无铅铜丝(100%锡镀层)
    - 温度系数 (ppm/°C):
    - ±90(0.100Ω 至 0.99Ω)
    - ±50(1.00Ω 至 10.00Ω)
    - ±20(>10.00Ω)
    - 最大工作电压 (P x R)^(1/2):
    - 在+70°C 时为100%,到+150°C 时降为0%
    - 工作温度范围:-55°C 至 +150°C

    产品特点和优势


    - 低电感:电感小于1nH,适合高频应用
    - 高精度:提供多种精度等级(0.5%, 1.0%, 5.0%),确保稳定的电阻值
    - 可靠性:遵循严格的军用标准(MIL-R-26F, MIL-STD-202),确保高度可靠性
    - 耐高温:能够在极端环境下正常工作,例如-65°C低温储存测试

    应用案例和使用建议


    - 应用领域:航空航天、工业自动化、医疗器械等
    - 使用建议:针对需要高稳定性和低噪声的应用,推荐使用WH系列;对于需要更高精度的应用,则选择WN系列
    - 优化方案:在复杂电路中尽量避免过载情况的发生,同时合理安排散热措施以保证长时间运行的稳定性

    兼容性和支持


    - 兼容性:与大多数通用PCB板兼容
    - 支持信息:供应商提供全面的技术文档和支持服务,包括安装指南和故障排除手册

    常见问题与解决方案


    - 问题:电阻器温度系数过高
    - 解决方案:检查是否符合预期的工作温度范围,考虑更换更高精度等级的型号
    - 问题:工作电压超出额定值
    - 解决方案:确认所选型号的最大工作电压,调整外部电路以确保不超过安全范围

    总结和推荐


    WH/WN系列微型模塑线绕电阻器以其出色的温度稳定性和广泛的适用性,在众多高科技领域展现出了显著的优势。无论是航空航天还是工业自动化,其卓越的性能使其成为值得信赖的选择。因此,强烈推荐在需要高精度和可靠性的应用中使用该系列产品。

WHCR25FET参数

参数
电阻值 250mΩ
精度 ±1%
额定功率 2W
温度系数 ±90ppm/℃
长*宽*高 11.4mm(长度)
安装方式 通孔安装
零件状态 在售

WHCR25FET厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

WHCR25FET数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE WHCR25FET WHCR25FET数据手册

WHCR25FET封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.5104 ¥ 4.1252
3000+ $ 0.4916 ¥ 4.026
5000+ $ 0.4891 ¥ 4.0052
8000+ $ 0.4867 ¥ 3.9854
10000+ $ 0.4842 ¥ 3.9655
15000+ $ 0.4818 ¥ 3.9456
25000+ $ 0.4794 ¥ 3.9257
50000+ $ 0.4794 ¥ 3.9257
库存: 4000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 4125.2
