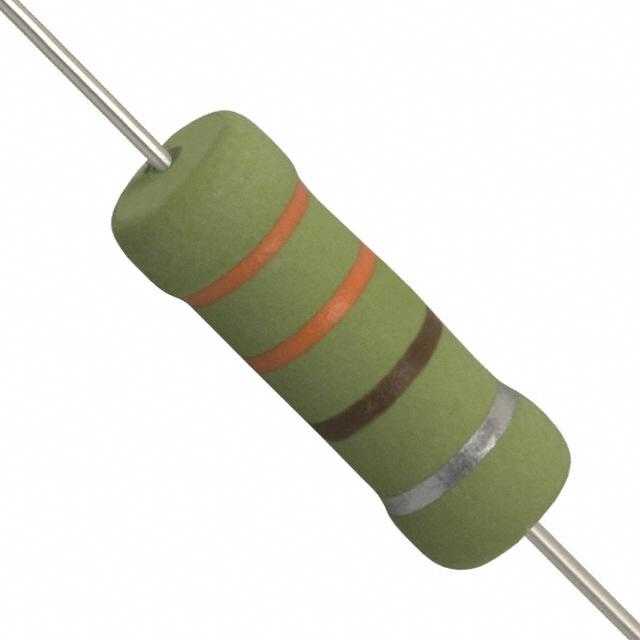

OY331KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 330Ω ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: OY331KE-ND
供应商: Digi-Key
标准整包数: 1
OHMITE 通孔电阻 OY331KE

OY331KE概述

    # OX/OY Series 固定陶瓷电阻技术手册

    1. 产品简介


    OX/OY 系列固定陶瓷电阻专为应对浪涌电流、高峰值功率或高能量的应用而设计。它们在高压电源、RC 消振电路和输入限制器中的性能表现出色。这些电阻通常可以替代难以采购的碳成分电阻,为设计者提供了更多选择。

    2. 技术参数


    | 参数 | 规格 |

    | 额定功率(最大) | OX:1W,OY:2W |
    | 电阻范围 | OX:3.3Ω 至 100kΩ,OY:3.3Ω 至 1MΩ |
    | 脉冲能量(单次冲击) | OX:50J,OY:80J |
    | 最大工作电压 | OX:300V,OY:400V |
    | 击穿电压 | OX:500V,OY:700V |
    | 超载电压 | OX:600V,OY:800V |
    | 脉冲电压(100次脉冲) | OX:14KV,OY:20KV |
    | 温度系数 | -1300 ±300 ppm/°C |
    | 绝缘强度 | - 详见测试条件 |

    3. 产品特点和优势


    - 功能强大:可替代 1W 和 2W 碳成分电阻,满足高能量密度需求。
    - 高可靠性:耐高电压、大功率脉冲及极端温度环境。
    - 稳定性高:在-40°C 到 +220°C 的工作温度范围内保持稳定。
    - 环境友好:无铅焊锡涂覆端子,符合 RoHS 标准。
    - 优越的性能:能够承受极端条件下的冲击和振动。

    4. 应用案例和使用建议


    应用案例
    - 高压电源系统中的输入限制器。
    - R-C 消振电路,用于抑制开关过程中的瞬态现象。
    - 电信基础设施中的保护电路,如避雷装置。
    使用建议
    - 在设计电路时,考虑电阻的最高工作温度,确保不超出其安全范围。
    - 在高能量脉冲条件下使用时,注意散热措施以避免过热损坏。
    - 根据实际应用场景,合理选择不同阻值的型号。

    5. 兼容性和支持


    - 兼容性:适用于广泛的电路设计,特别是在需要高可靠性的场合。
    - 支持:提供详细的安装和使用指南,技术文档齐全,便于维护和故障排查。
    - 售后服务:厂家提供优质的客户支持服务,包括技术咨询和售后保修政策。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值变化超出允许范围 | 确认是否符合工作环境要求,检查焊接工艺。 |
    | 超载损坏 | 减小负载,避免长时间超载运行。 |
    | 温度过高 | 增加散热措施,如采用散热片或优化电路设计。 |

    7. 总结和推荐


    综合评估
    OX/OY 系列固定陶瓷电阻凭借其高可靠性、卓越的性能和广泛的应用范围,在市场上具有很高的竞争力。其在高压环境中的稳定表现使其成为许多高能量应用的首选。
    推荐使用
    对于需要在恶劣环境下工作的应用场合,特别是涉及高能量、高压和高可靠性要求的电路设计,OX/OY 系列固定陶瓷电阻是一个非常值得推荐的选择。

OY331KE参数

参数
电阻值 330Ω
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OY331KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY331KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY331KE OY331KE数据手册

OY331KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
