首页  >  产品百科  >  OX152KE

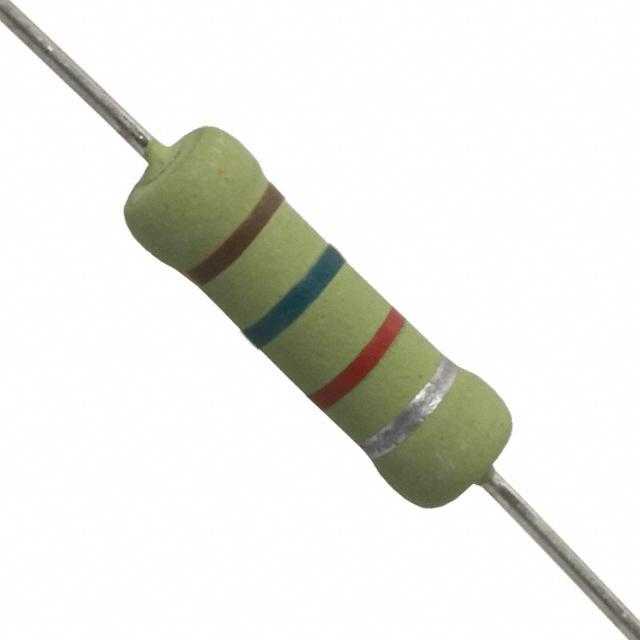

OX152KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 1.5KΩ ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX152KE
供应商: Master
标准整包数: 100

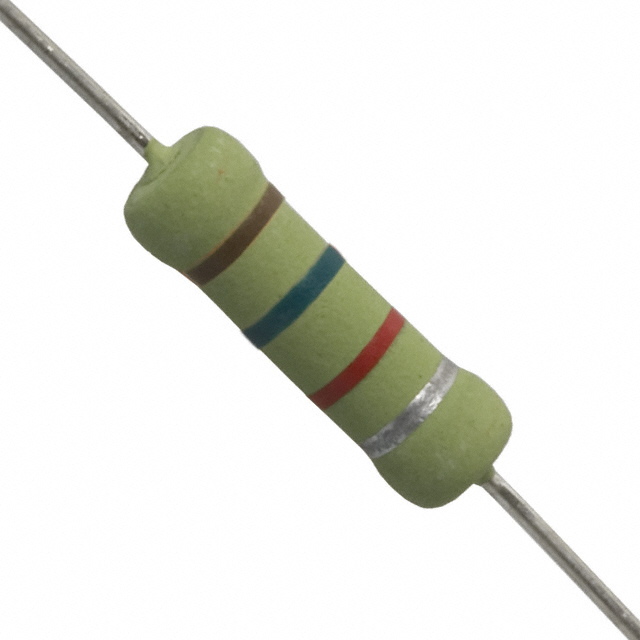

OHMITE 通孔电阻 OX152KE

OX152KE概述

    OX/OY Series 固定陶瓷电阻器



    产品简介




    OX/OY系列固定陶瓷电阻器专为承受冲击、高峰值功率或高能量的应用而设计。这些电阻器适用于高压电源、R-C阻尼电路和启动限制器等场合,是碳成分电阻器的理想替代品。它们提供1瓦和2瓦两种型号,可以有效地替换同类碳成分电阻器,同时满足高能密度需求。


    技术参数




    - 额定功率:OX系列最高可达1瓦,OY系列最高可达2瓦。
    - 电阻范围:OX系列从3.3Ω到100KΩ,OY系列从3.3Ω到1兆欧。
    - 最大工作电压:OX系列为300伏,OY系列为400伏。
    - 脉冲电压:OX系列为14千伏,OY系列为20千伏。
    - 热冲击试验:在-40°C至+220°C的工作温度范围内,能够承受MIL-STD-202方法107规定的热冲击测试,精度在±(2%±0.05Ω)范围内。
    - 脉冲耐受能力:经受20,000次循环测试,每次循环的耐受能力为±5%。
    - 潮气抵抗力:在40°C和90%-95%湿度环境下暴露1000小时后,精度变化不超过±5%。
    - 介电强度:OX系列为500伏,OY系列为700伏。
    - 最大过载电压:OX系列为600伏,OY系列为800伏。
    - 温度系数:-1300±300ppm/°C。


    产品特点和优势




    - 替代传统电阻器:OX/OY系列可替换传统碳成分电阻器,避免采购难题。
    - 高能密度:满足高能量密度的需求。
    - 高峰值功率:适用于高功率应用。
    - 宽温度范围:在-40°C至+220°C的广泛温度范围内表现出色。
    - 优良的脉冲耐受性:通过严格的脉冲耐受测试,确保长期稳定运行。


    应用案例和使用建议




    OX/OY系列电阻器广泛应用于高压电源、R-C阻尼电路、启动限制器等领域。在高压电源应用中,它们可以提供稳定的电压输出,减少因电压波动导致的故障率。对于R-C阻尼电路,这类电阻器可以在高频环境中有效吸收瞬时能量,防止电路振荡。

    使用建议:建议在设计电路时,根据具体应用场景选择合适的电阻值和功率等级,以充分利用OX/OY系列的优势。同时,应注意环境温度对电阻器性能的影响,避免高温环境下的过热现象。


    兼容性和支持




    - 兼容性:OX/OY系列电阻器与标准的电子组件具有良好的兼容性,易于集成到现有电路系统中。
    - 支持和服务:制造商提供全面的技术支持和售后服务,帮助用户解决使用过程中的问题。


    常见问题与解决方案




    - Q: 电阻器在高温环境下是否会损坏?
    - A: 您可以选择更高功率级别的电阻器,如OY系列2瓦,确保在高温环境下仍能稳定工作。此外,应避免长时间在极限温度下运行。

    - Q: 如何判断电阻器是否受到脉冲损坏?
    - A: 可以定期进行脉冲耐受测试,如果发现电阻器的精度超出正常范围,则可能受到脉冲损坏。建议更换新的电阻器以保持电路稳定性。


    总结和推荐




    OX/OY系列固定陶瓷电阻器凭借其优良的性能和广泛的适用范围,成为电子工程师的首选。它们在高压电源、R-C阻尼电路和启动限制器中的表现尤为出色。总体而言,这是一款值得推荐的产品,适合用于需要高能量密度和高峰值功率的应用场景。

OX152KE参数

参数
电阻值 1.5KΩ
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OX152KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX152KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX152KE OX152KE数据手册

OX152KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.3887 ¥ 11.5461
300+ $ 1.3276 ¥ 11.0386
500+ $ 1.0104 ¥ 8.1658
1000+ $ 0.9434 ¥ 7.8398
2500+ $ 0.7913 ¥ 6.4796
5000+ $ 0.7796 ¥ 6.3845
7500+ $ 0.7269 ¥ 5.9525
10000+ $ 0.7269 ¥ 5.9525
库存: 1400
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1154.61
直接购买
加入购物车
