OX180KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 18Ω ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX180KE
供应商: Master
标准整包数: 100

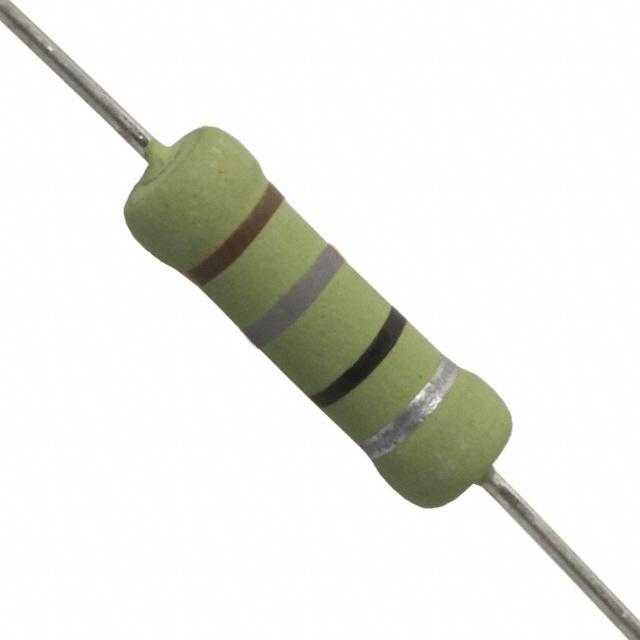

OHMITE 通孔电阻 OX180KE

OX180KE概述


    产品简介


    OX/OY系列固定陶瓷电阻器是由Ohmite公司生产的高性能陶瓷电阻器。该系列产品包含两种型号:OX系列和OY系列。这两种电阻器主要用于承受高能量、高峰值功率的应用场合,如电路中涉及浪涌电流、高压电源、R-C阻尼电路和限流器等。它们的特点在于能够替代难以获取的传统碳化物电阻器,为电路设计提供了更多的选择。

    技术参数


    - 功率等级:OX系列为1瓦,OY系列为2瓦。
    - 额定电压:OX系列最大工作电压为300V,OY系列为400V。
    - 脉冲电压:OX系列最大脉冲电压为14kV,OY系列为20kV。
    - 温度系数:-1300 ±300ppm/°C。
    - 工作温度范围:-40°C至+220°C。
    - 耐热冲击能力:符合MIL-STD-202, Method 107标准,温度变化为±(2% ±0.05Ω)。
    - 湿度耐受性:在40°C,相对湿度为90-95%的情况下,持续1000小时。
    - 阻值精度:±10%的标准公差。
    - 涂层材料:硅酸陶瓷。
    - 引脚:无铅焊料涂覆的轴向引脚。
    - 降额曲线:从+70°C开始线性降额至+200°C时完全降额。
    - 包装:支持带卷式(TR)和散装(B)包装,其中TR包装的产品长度约为27毫米。

    产品特点和优势


    - 取代传统碳化物电阻器:OX/OY系列可以取代传统的1瓦和2瓦碳化物电阻器,不仅解决了货源紧张的问题,而且提高了电路的可靠性和稳定性。
    - 满足高能密度需求:由于其高能密度,OX/OY系列在高能量电路中表现优异,尤其是在高电压电源应用中。
    - 高峰值功率:在高功率应用场景中,这些电阻器可以提供出色的峰值功率处理能力,确保电路的稳定运行。
    - 适应广泛的温度范围:能在极端温度下保持良好的性能,适用于多种恶劣环境。
    - 环保:所有型号均为RoHS(欧盟《关于限制在电子电器设备中使用某些有害成分的指令》)合规产品。

    应用案例和使用建议


    - 应用场景:这类电阻器适用于需要处理大电流浪涌的应用场合,例如高压电源转换器、脉冲信号处理设备以及任何需要快速响应的电源电路。
    - 使用建议:在电路设计时应考虑电阻器的降额曲线,特别是在高温环境下使用时,以避免过载导致损坏。同时,应确保环境湿度不超过95%,以避免因湿度过高而影响其寿命和稳定性。
    - 优化方案:为了提高可靠性,可以采用双层封装或其他防护措施,以进一步减少环境因素的影响。

    兼容性和支持


    - 兼容性:OX/OY系列电阻器广泛应用于各种电路板上,可轻松与现有电路板组件进行集成。根据需要选择合适的型号和包装形式。
    - 技术支持:Ohmite公司提供详尽的技术文档和支持服务,包括产品手册、安装指南和技术咨询,确保用户能够在使用过程中得到全面的支持。

    常见问题与解决方案


    1. 问:如何判断电阻器是否出现故障?
    答:可通过万用表测量电阻值的变化,若偏离额定值超过±10%,则可能存在故障。

    2. 问:在高温环境下使用时,如何避免电阻器失效?
    答:需遵循制造商推荐的降额曲线,并采取适当的散热措施,例如增加散热片或者使用风冷/水冷系统。

    3. 问:如何延长OX/OY系列电阻器的使用寿命?
    答:避免长时间处于高湿度环境中,定期检查并清理电路板上的灰尘,确保良好通风,从而减少电路故障的风险。

    总结和推荐


    总结:OX/OY系列固定陶瓷电阻器以其出色的性能和广泛应用范围,在工业及电子工程领域中表现出色。无论是作为替代传统碳化物电阻器的高效选择,还是应对高能密度需求的高性能解决方案,OX/OY系列都展示出了卓越的能力。其优异的电气特性、宽广的工作温度范围以及出色的耐用性使其成为现代电子电路设计的理想选择。
    推荐:我们强烈推荐OX/OY系列固定陶瓷电阻器用于需要高能密度、高功率处理能力及严苛环境下的应用场合。无论是在实验室测试还是工业生产环境中,这些电阻器均能展现出卓越的性能和稳定性,值得您的信赖。

OX180KE参数

参数
电阻值 18Ω
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OX180KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX180KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX180KE OX180KE数据手册

OX180KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.4235 ¥ 11.8361
300+ $ 1.4028 ¥ 11.664
500+ $ 1.0886 ¥ 9.0466
1000+ $ 1.0452 ¥ 8.5184
2500+ $ 0.7913 ¥ 6.4796
5000+ $ 0.7796 ¥ 6.3845
7500+ $ 0.7269 ¥ 5.9525
10000+ $ 0.7269 ¥ 5.9525
库存: 1026
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1183.61
