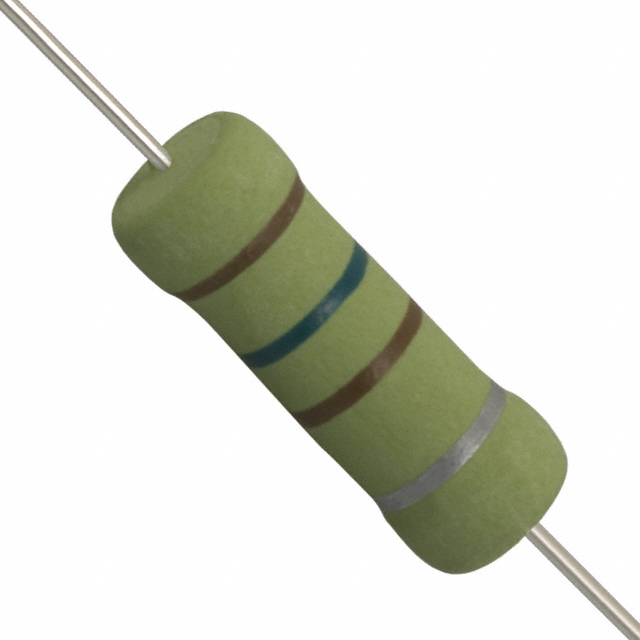

OY151KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 150Ω ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: OY151KE
供应商: Master
标准整包数: 50

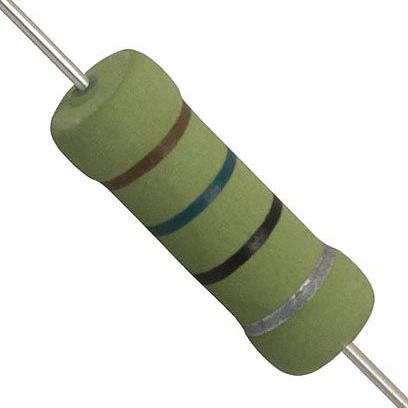

OHMITE 通孔电阻 OY151KE

OY151KE概述

    OX/OY Series 固定陶瓷电阻技术手册

    1. 产品简介


    OX/OY 系列固定陶瓷电阻是一种专为应对浪涌、高峰功率或高能量而设计的电子元器件。这类电阻特别适用于高电压电源、R-C阻尼电路和启动限流器等领域。它们通常能够替代难以采购的碳成分电阻。OX/OY 系列提供1W和2W两种功率等级,具有10%的标准容差。

    2. 技术参数


    - 功率额定值:
    - OX 系列: 1W
    - OY 系列: 2W
    - 阻值范围:
    - OX 系列: 3.3Ω 至 100kΩ
    - OY 系列: 3.3Ω 至 1MΩ
    - 最大冲击能:
    - OX 系列: 50J
    - OY 系列: 80J
    - 最大工作电压:
    - OX 系列: 300V
    - OY 系列: 400V
    - 绝缘强度:
    - OX 系列: 500V
    - OY 系列: 700V
    - 最大过载电压:
    - OX 系列: 600V
    - OY 系列: 800V
    - 最大脉冲电压(100个脉冲):
    - OX 系列: 14KV
    - OY 系列: 20KV
    - 温度系数:
    - -1300 ± 300ppm/°C
    - 热导率:
    - 线性从+70°C时的100%降为+200°C时的0%
    - 工作温度范围:
    - -40°C 至 +220°C

    3. 产品特点和优势


    - 功能多样: OX/OY系列能够满足高能量密度的需求,同时提供高峰功率性能。
    - 兼容性强: 可以替代常见的碳成分电阻,提高设备的可靠性。
    - 卓越的可靠性: 经受住了严苛的测试标准,如MIL-STD-202测试方法。

    4. 应用案例和使用建议


    - 应用场景:
    - 高电压电源系统
    - R-C阻尼电路
    - 启动限流器
    - 使用建议:
    - 为了确保最佳性能,在设计电路时需注意负载情况及温度变化。
    - 在高能量环境中使用时,需要额外考虑散热问题。

    5. 兼容性和支持


    - 兼容性:
    - 该系列产品可与多种电子设备兼容,尤其是那些需要高电压和高峰功率的设备。
    - 支持和服务:
    - OHMITE公司提供全面的技术支持和售后服务,确保客户能够充分利用这些电阻的优势。

    6. 常见问题与解决方案


    - 问题: 脉冲期间电阻值不稳定
    - 解决方案: 确保电路正确连接并遵循制造商建议的工作条件。
    - 问题: 阻值超出预期范围
    - 解决方案: 检查测试设备是否准确,重新校准或更换测试仪器。

    7. 总结和推荐


    总的来说,OX/OY系列固定陶瓷电阻以其独特的高能密度、高峰功率处理能力和广泛的适用范围,使其成为许多高要求应用的理想选择。其可靠的性能和易于集成的特点使它在市场上具备强大的竞争力。鉴于此,我们强烈推荐OX/OY系列电阻用于高电压和高峰功率需求的应用场景。

OY151KE参数

参数
电阻值 150Ω
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OY151KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY151KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY151KE OY151KE数据手册

OY151KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.7658 ¥ 14.6819
250+ $ 1.7113 ¥ 14.2288
500+ $ 1.3356 ¥ 11.0991
1000+ $ 1.2766 ¥ 10.4537
2500+ $ 1.15 ¥ 9.4169
5000+ $ 1.1394 ¥ 9.3306
7500+ $ 1.0867 ¥ 8.8986
10000+ $ 1.0867 ¥ 8.8986
库存: 1750
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 734.09
