首页  >  产品百科  >  6110-10 1-2E

6110-10 1-2E

产品分类: 电阻配件
厂牌: OHMITE
产品描述:
供应商型号: 588-6110-10.5E
供应商: Mouser
标准整包数: 1
OHMITE 电阻配件 6110-10 1-2E

6110-10 1-2E概述

    电子元器件产品技术手册:Mounting Hardware

    1. 产品简介

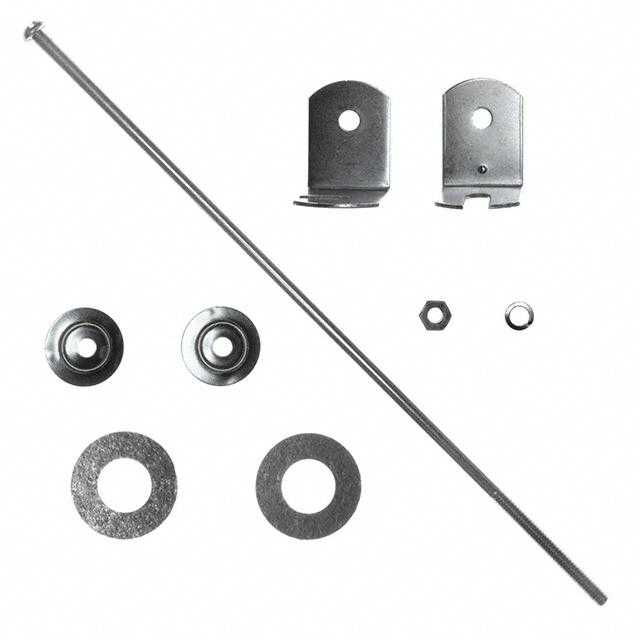

    本文档详细介绍了OHMITE公司提供的Mounting Hardware(安装硬件),用于200、210、270和280系列电阻器的安装。这类安装硬件通过坚固的镀锌钢支架配合穿孔螺栓、中心垫圈及绝缘垫圈来实现电阻器的稳固安装。这些硬件适用于不同型号的电阻器,提供了多种尺寸和安装方式以适应不同的需求。

    2. 技术参数


    - 产品尺寸
    - 标准件尺寸
    - 螺栓长度
    - 1.75", 2.5", 2.75", 4.75", 6.75", 7.313", 9.5", 11.5"
    - 螺栓直径
    - 0.781", 1", 1.5"
    - 核心直径
    - 0.313", 0.563", 0.750", 1.125", 1.25", 1.5"
    - 非标准件尺寸
    - 0.781", 1", 1.5" (受最低处理费限制)
    - 支持的电阻器功率等级
    - 8W, 12W, 20W, 25W, 50W, 75W, 100W, 175W, 225W
    - 其他特性
    - 采用镀锌钢材料
    - 包含中心垫圈和绝缘垫圈
    - 可提供标准或银接触按钮型连接

    3. 产品特点和优势


    - 稳定性:通过坚固的镀锌钢支架和弹簧张力保持,确保了在各种环境下的稳定性和可靠性。
    - 多样性:提供多种尺寸和类型选择,以适应不同的电阻器需求。
    - 兼容性:设计灵活,适用于多个系列的电阻器,包括200、210、270和280系列。
    - 易于安装:设计简单,方便快速安装和调整。

    4. 应用案例和使用建议


    - 应用案例:此安装硬件适用于电子设备中各种电阻器的固定安装,如电力设备、工业控制系统和通信设备。
    - 使用建议:
    - 在安装前检查螺栓和垫圈是否匹配所需的电阻器。
    - 确保安装环境温度适宜,避免过高温度导致材料变形。
    - 定期检查安装的紧固度,确保长时间使用后的稳定性和可靠性。

    5. 兼容性和支持


    - 兼容性:适用于OHMITE品牌的200、210、270和280系列电阻器。
    - 支持和维护:如需技术支持或更换零件,请联系OHMITE客服。OHMITE提供专业且高效的售后服务。

    6. 常见问题与解决方案


    - Q1: 如何正确安装?
    - A1: 请参考安装手册,确保所有部件都正确安装并紧固。

    - Q2: 如何清洁安装硬件?
    - A2: 使用干净的软布擦拭,避免使用腐蚀性的清洁剂。
    - Q3: 安装后需要定期检查吗?
    - A3: 是的,建议每半年检查一次安装部件的紧固度和磨损情况。

    7. 总结和推荐


    - 总结:OHMITE的Mounting Hardware在200、210、270和280系列电阻器的安装中表现出色。其坚固耐用的设计、多样化的产品规格以及高效的支持服务使其成为市场上可靠的选项。
    - 推荐:鉴于其稳定性、兼容性和高性价比,强烈推荐给需要安装电阻器的应用场景。

6110-10 1-2E参数

参数
长*宽*高 3.17mm(长度)
安装方式 支架安装
零件状态 在售
包装方式 散装

6110-10 1-2E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

6110-10 1-2E数据手册

厂牌 PDF简要描述 下载
OHMITE 电阻配件 OHMITE 6110-10 1-2E 6110-10 1-2E数据手册

6110-10 1-2E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.602 ¥ 279.2739
10+ $ 21.4596 ¥ 195.8403
25+ $ 19.2996 ¥ 176.1281
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 279.27
直接购买
加入购物车
