OY270KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 27Ω ±10% 2W -1600ppm/℃~-1000ppm/℃ 插件 通孔安装 19mm(长度)
供应商型号: OY270KE
供应商: Master
标准整包数: 50

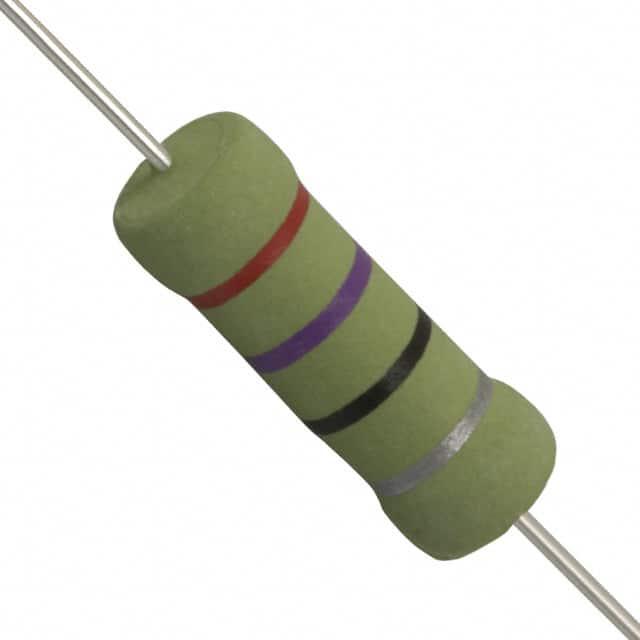

OHMITE 通孔电阻 OY270KE

OY270KE概述

    OX/OY系列陶瓷电阻器技术手册

    产品简介


    OX/OY系列固定陶瓷电阻器是为应对瞬态电压浪涌、高脉冲功率或高能量而设计的。它们特别适用于高压电源、RC抑制电路以及浪涌限流器等场合。此系列产品能够替代难以采购的传统碳化合物电阻器,从而提高系统的可靠性和可维护性。

    技术参数


    - 系列:OX(1W)、OY(2W)
    - 额定功率:1W(OX)、2W(OY)
    - 阻值范围:3.3Ω 至 1MΩ
    - 额定工作电压:300V(OX)、400V(OY)
    - 最大峰值电压:14kV(OX)、20kV(OY)
    - 耐冲击能力:20,000个周期
    - 温度系数:-1300 ±300 ppm/°C
    - 温度范围:-40°C 至 +220°C
    - 引脚终端:无铅焊接轴向引脚
    - 封装:硅陶瓷涂层
    - 阻值精度:±10%
    - 包装形式:散装(B)或卷带(TR)

    产品特点和优势


    - 替换传统碳化合物电阻器:OX/OY系列提供了一种更易于获取且可靠性更高的替代方案。
    - 高能密度需求满足:能够在瞬间吸收大量能量,适用于需要高能密度的应用场合。
    - 宽工作温度范围:能够在极端温度条件下保持稳定工作。
    - 高可靠性:经过严格测试,确保长期稳定可靠。

    应用案例和使用建议


    - 高压电源:OX/OY系列非常适合用于各种高压直流和交流电路中。
    - RC抑制电路:通过抑制瞬态电压波动来保护敏感元件。
    - 浪涌限流器:能够有效限制启动时的大电流冲击,延长设备寿命。
    使用建议:
    - 确保安装环境符合温度和湿度要求。
    - 在电路设计中考虑其高能密度和耐冲击能力,以充分利用其优势。
    - 对于高能量应用,建议进行热设计以避免过热。

    兼容性和支持


    - 兼容性:适合大多数标准电路板设计。
    - 支持:提供详尽的技术文档和应用指南,如需技术支持,请联系厂商客服。

    常见问题与解决方案


    - 问题1:电阻值不稳定。
    - 解决方案:检查连接是否松动,重新焊接或更换新的电阻器。
    - 问题2:高温下失效。
    - 解决方案:确保散热良好,采用合适的散热片或其他冷却措施。
    - 问题3:耐冲击能力不足。
    - 解决方案:更换更高额定功率的型号或调整电路设计以减少冲击负载。

    总结和推荐


    OX/OY系列陶瓷电阻器凭借其高能密度、宽工作温度范围和良好的可靠性,成为众多应用场景的理想选择。其独特的技术优势使其在市场上具有较高的竞争力。强烈推荐在需要高能密度和高可靠性应用场合中使用此系列电阻器。
    本文档提供了关于OX/OY系列陶瓷电阻器的全面概述,旨在帮助工程师和技术人员更好地了解和应用这些高性能产品。如果您有任何疑问或需要进一步的支持,请随时联系我们。

OY270KE参数

参数
电阻值 27Ω
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OY270KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY270KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY270KE OY270KE数据手册

OY270KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.9075 ¥ 15.8601
250+ $ 1.853 ¥ 15.4069
500+ $ 1.4204 ¥ 11.8038
1000+ $ 1.3504 ¥ 11.0584
2500+ $ 1.1289 ¥ 9.2442
5000+ $ 1.1078 ¥ 9.0714
7500+ $ 1.055 ¥ 8.6394
10000+ $ 1.055 ¥ 8.6394
库存: 900
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 793
