WNDR50FET

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 500mΩ ±1% 3W ±90ppm/℃ 通孔安装 13.54mm(长度)
供应商型号: WNDR50FET
供应商: Master
标准整包数: 500

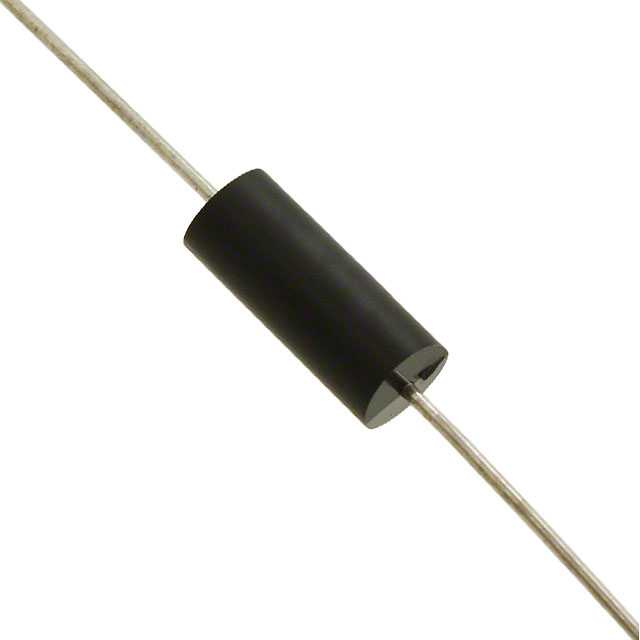

OHMITE 通孔电阻 WNDR50FET

WNDR50FET概述

    WH/WN系列微型模塑线绕电阻技术手册

    产品简介


    WH/WN系列是微型模塑线绕电阻,适用于需要高精度和稳定性的应用场合。该系列分为WH精密系列和WN非感应系列。WH系列具有非常低的电感(在1MHz测试条件下小于1nH),而WN系列是非感应型,非常适合高频电路应用。它们均符合MIL-R-26F和MIL-STD-202标准要求,广泛应用于军事、航空航天、工业控制等领域。

    技术参数


    - 电阻范围: 0.1Ω至50kΩ
    - 功率范围: 0.5W至5W
    - 温度系数:
    - 0.100Ω至0.99Ω范围内为±90 ppm/°C
    - 1.00Ω至10.00Ω范围内为±50 ppm/°C
    - 大于10.00Ω时为±20 ppm/°C
    - 最大工作电压: (P x R)^1/2,额定值从+70°C线性降至+150°C时为0%
    - 工作温度范围: -55°C至+150°C
    - 封装尺寸:
    - WHA/WNA: 5.08mm x 2.54mm x 0.60mm
    - WHB/WNB: 7.00mm x 3.30mm x 0.60mm
    - WHC/WNC: 11.4mm x 4.57mm x 0.80mm
    - WHD/WND: 13.54mm x 5.50mm x 0.80mm
    - WHE/WNE: 20.00mm x 7.50mm x 1.00mm
    - 封装形式: Tape & Reel

    产品特点和优势


    1. 高精度和稳定性: WH精密系列电阻精度高达0.5%,温度系数低至±20 ppm/°C。
    2. 非感应设计: WN非感应系列电阻在高频下表现优异,适合高性能应用。
    3. 耐高温和低温: 能够在极端温度环境下保持性能稳定。
    4. 高可靠性: 制造过程采用计算机数控(CNC)设备进行线绕和点焊,确保产品质量的一致性。
    5. 环保设计: 使用无铅材料(100% Sn涂层),符合RoHS标准。

    应用案例和使用建议


    - 应用案例:
    - 工业控制:用于电机驱动电路中的电流检测。
    - 军事设备:在雷达系统中作为精密测量元件。
    - 航空航天:用于飞行控制系统中的信号调理。

    - 使用建议:
    - 在高湿度环境中使用时,应注意防止湿气侵入,以免影响电气性能。
    - 在高频电路中使用时,建议选择WN非感应系列以减少寄生电感的影响。
    - 对于大功率应用,应考虑热管理措施,如加装散热片以提高散热效果。

    兼容性和支持


    - 兼容性: 与各种标准焊接工艺兼容,可以轻松集成到现有的电路板中。
    - 支持: OHMITE公司提供全面的技术支持,包括样品供应、工程咨询和技术文档。

    常见问题与解决方案


    - Q: 为什么我的电阻在低温环境下出现异常?
    - A: 请检查是否存在冷凝水或其他湿气侵入。建议在低温环境中使用防水保护套。

    - Q: 如何确保焊接质量?
    - A: 按照JIS C 5201标准进行焊接,焊接时间不超过5秒,焊接温度控制在260°C ±5°C范围内。

    总结和推荐


    WH/WN系列微型模塑线绕电阻凭借其高精度、稳定性以及宽泛的工作温度范围,在多个应用领域中表现出色。无论是工业控制还是航空航天,都能满足用户的高性能需求。强烈推荐在需要高可靠性和高精度的应用中使用此系列电阻。如果您有任何疑问或需要进一步的支持,请联系OHMITE公司的技术支持团队。

WNDR50FET参数

参数
电阻值 500mΩ
精度 ±1%
额定功率 3W
温度系数 ±90ppm/℃
长*宽*高 13.54mm(长度)
安装方式 通孔安装
零件状态 在售

WNDR50FET厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

WNDR50FET数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE WNDR50FET WNDR50FET数据手册

WNDR50FET封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.6649 ¥ 5.5284
1000+ $ 0.6434 ¥ 5.3469
2500+ $ 0.6277 ¥ 5.1404
5000+ $ 0.6246 ¥ 5.1145
7500+ $ 0.5866 ¥ 4.8035
10000+ $ 0.5834 ¥ 4.7776
15000+ $ 0.556 ¥ 4.553
25000+ $ 0.556 ¥ 4.553
库存: 5000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 2764.2
