HS100 R5 J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±100ppm/℃ 500mΩ 100W 插件 法兰安装 65.2mm*27.3mm*24.1mm
供应商型号: 188071
供应商: 海外现货
标准整包数: 1

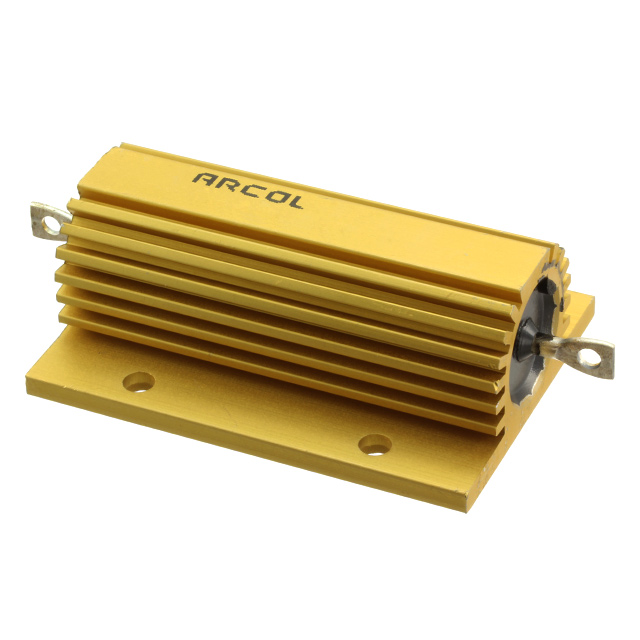

OHMITE 其它固定电阻 HS100 R5 J

HS100 R5 J概述

    HS 铝制外壳电阻器技术手册

    产品简介


    HS 系列铝制外壳电阻器是专为需要高功率密度的应用而设计的产品。该系列产品采用螺旋绕线技术以提高瞬态脉冲能力,并能够满足从微小到大功率(0.005Ω 至 100KΩ)的各种需求。此外,这些电阻器符合 RoHS 标准,可以广泛应用于工业、汽车、航空航天等多个领域。

    技术参数


    - 额定功率:
    - 在标准散热器上,工作温度为25°C时,最大额定功率范围为10W 至 300W。
    - 无散热器时,工作温度为25°C时,额定功率范围为5W 至 60W。
    - 阻值范围: R005 至 100KΩ
    - 温漂系数:
    - 对于小于1KΩ的阻值,温漂系数为100ppm/°C(标准)。
    - 对于大于1KΩ的阻值,温漂系数为25ppm/°C(标准)。对于更低的温漂系数,可联系Arcol定制。
    - 绝缘电阻: 最小绝缘电阻为10,000 MΩ。
    - 功率耗散: 在高温环境下,功率耗散线性降至零(200°C)。
    - 热阻抗: 电阻器在标准散热器上安装时,使用特定的散热剂,确保最大热点温度不超过200°C。
    - 外形尺寸及重量: 不同型号的电阻器具有不同的尺寸和重量,具体见下表。
    | 尺寸型号 | 功率(W) | 电阻范围(Ω) | 最大极限电压(V) | 电压峰值(V) | 电压有效值(V) | 重量(克) |
    ||
    | HS10 | 10 | R005-10K | 160 | 1400 | 1000 | 415 |
    | HS15 | 15 | R005-10K | 265 | 1400 | 1000 | 415 |
    | HS25 | 25 | R005-36K | 550 | 3500 | 2500 | 535 |
    | HS50 | 50 | R01-86K | 1250 | 3500 | 2500 | 535 |
    | HS75 | 75 | R01-50K | 1400 | 6363 | 4500 | 995 |
    | HS100 | 100 | R01-70K | 1900 | 6363 | 4500 | 995 |
    | HS150 | 150 | R01-100K | 2500 | 6363 | 4500 | 995 |
    | HS200 | 200 | R01-50K | 1900 | 7070 | 5000 | 3750 |
    | HS250 | 250 | R01-50K | 2200 | 7070 | 5000 | 4765 |
    | HS300 | 300 | R01-68K | 2500 | 7070 | 5000 | 5780 |

    产品特点和优势


    - 高功率密度:每单位体积具备更高的功率处理能力,使该电阻器在紧凑的空间内也能实现高效运行。
    - 低电感:特别是非感应型号(如NHS系列),能显著降低电感,适用于高速电路。
    - 宽广的阻值范围:提供从0.005Ω至100KΩ的多种阻值选择,几乎可以满足所有应用需求。
    - RoHS合规:该系列电阻器符合欧盟RoHS指令,环保且可靠。

    应用案例和使用建议


    - 工业自动化控制:该系列电阻器特别适合于要求高精度和高稳定性的场合。
    - 电动车辆:非感应型号适用于电池管理系统,可以有效地管理和分配电能。
    - 电力转换系统:高功率型适用于电力转换器中,用于能量管理和调节。
    使用建议:
    - 在高温环境下使用时,应保证正确的散热措施,避免超过最大允许温度(200°C)。
    - 为了提高可靠性,建议使用专用的散热化合物以增强热传导效率。

    兼容性和支持


    - HS系列电阻器适用于各种终端连接方式,包括直接压接、穿刺、螺纹柱头等,根据具体应用需求进行选择。
    - 除了标准配置,Arcol还提供定制化服务,可以根据客户需求提供特殊形状或性能的电阻器。
    - Arcol提供全面的技术支持和售后服务,包括产品选型指导、安装建议以及故障排除等。

    常见问题与解决方案


    - Q:工作温度过高如何处理?
    - A:请确保正确使用散热剂,并合理选择匹配的散热器。必要时,请咨询Arcol技术支持。
    - Q:如何清洁保养电阻器?
    - A:通常情况下,只需定期检查并确保安装稳固即可。如需清洁,请使用柔软的干布擦拭表面。


    总结和推荐


    综上所述,HS 系列铝制外壳电阻器以其高功率密度、宽广的阻值范围及优良的电气性能成为众多领域的理想选择。特别是在需要高功率密度和良好散热特性的应用场景中,该系列电阻器表现出色。强烈推荐在涉及高功率和精密控制需求的项目中选用此款产品。

HS100 R5 J参数

参数
精度 ±5%
额定功率 100W
电阻个数 -
引脚数量 -
电阻值 500mΩ
温度系数 ±100ppm/℃
长*宽*高 65.2mm*27.3mm*24.1mm
通用封装 插件
安装方式 法兰安装
零件状态 在售
包装方式 散装

HS100 R5 J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS100 R5 J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS100 R5 J HS100 R5 J数据手册

HS100 R5 J封装设计

查看详情并下载
Symbol
Footprint
3D Model
