首页  >  产品百科  >  OY47GKE

OY47GKE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 4.7Ω ±10% 2W -1600ppm/℃~-1000ppm/℃ 插件 通孔安装 19mm(长度)
供应商型号: OY47GKE
供应商: Master
标准整包数: 50

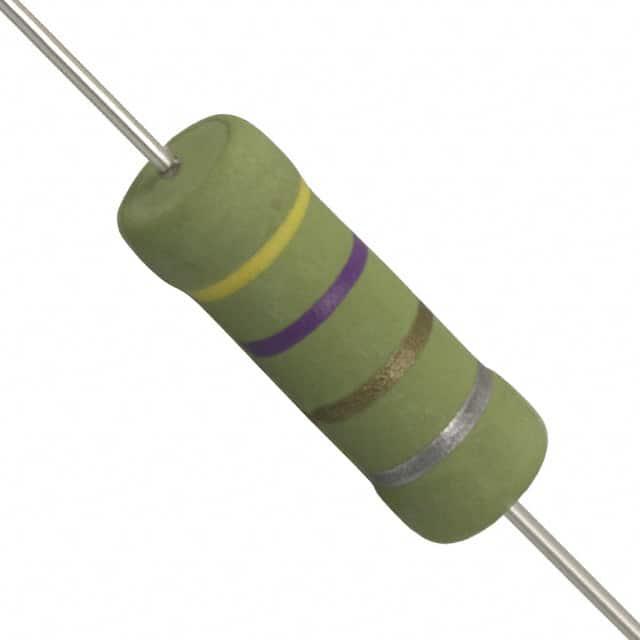

OHMITE 通孔电阻 OY47GKE

OY47GKE概述

    OX/OY系列陶瓷电阻器技术手册

    1. 产品简介


    OX/OY系列是固定式陶瓷电阻器,特别适用于具有电压尖峰、高能量需求和高压电源的应用场景。它们可以用于高脉冲电路、R-C吸收电路以及限流装置中。这款电阻器主要用于替换传统的碳成分电阻器,因为后者的采购难度较大。

    2. 技术参数


    | 系列 | 功率最大值(W) | 阻值范围(Ω) | 脉冲能量最大值(J) | 最大工作电压(V) | 绝缘强度(V) | 最大过载电压(V) | 最大脉冲电压(V) |

    | OX | 1 | 3.3-100K | 50 | 300 | 500 | 600 | 14KV |
    | OY | 2 | 3.3-1M | 80 | 400 | 700 | 800 | 20KV |
    其他关键指标包括:
    - 工作温度范围:-40°C至+220°C
    - 温度系数:±1300 ±300 ppm/°C
    - 电气特性:±10%标准公差,10%典型容差
    - 终端:无铅焊接涂层轴向终端
    - 涂层:有机硅陶瓷涂层
    - 衍射:在+70°C时为线性
    - 绝缘强度:500V(OX),700V(OY)

    3. 产品特点和优势


    - 可替换碳成分电阻器:OX/OY系列电阻器能取代现有1W和2W碳成分电阻器,提供了更大的选择空间。
    - 高能效:它们能够承受高达20KV的脉冲电压,满足高能密度的需求。
    - 高可靠性:经过短时间过载测试、脉冲测试、湿度耐受性测试等多项严格测试,保证了在极端条件下的稳定性。
    - 宽工作温度范围:-40°C至+220°C的广泛工作温度范围使其适用于多种恶劣环境。
    - 紧凑设计:提供TR(带卷)和B(散装)两种包装方式,便于不同应用场合使用。

    4. 应用案例和使用建议


    - 高电压电源应用:OX/OY系列电阻器非常适合用于高电压电源,如逆变器、太阳能逆变器等。
    - 抑制电压尖峰:它们可以用于R-C吸收电路以抑制电压尖峰。
    - 限流装置:适用于电机启动电路中作为限流装置。

    使用建议:
    - 在进行脉冲操作时,建议使用更高的额定功率以避免过热。
    - 长期高温工作时应考虑散热措施,确保在规定的工作温度范围内稳定运行。

    5. 兼容性和支持


    - 兼容性:OX/OY系列电阻器与其他品牌同规格的碳成分电阻器兼容,可轻松替换现有电路中的部件。
    - 支持服务:制造商提供详尽的技术文档和支持服务,帮助用户解决在安装、调试和使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题:工作时电阻值变化较大。
    - 解决方案:检查安装和连接是否正确,确认使用环境在规定的温度范围内。
    - 问题:长时间过载导致电阻器损坏。
    - 解决方案:建议增加散热片或其他冷却措施,避免长时间过载。

    7. 总结和推荐


    综上所述,OX/OY系列陶瓷电阻器以其出色的高能效、宽工作温度范围和高可靠性成为市场上一款非常出色的产品。它不仅适合高能密度的应用场景,还可以在各种严苛环境下长期稳定工作。因此,强烈推荐给需要高性能电阻器的工程师和技术人员。
    请注意,如果您需要更详细的技术参数或进一步的技术咨询,可以通过官网提供的联系方式获得专业支持。

OY47GKE参数

参数
电阻值 4.7Ω
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

OY47GKE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY47GKE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY47GKE OY47GKE数据手册

OY47GKE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.0833 ¥ 9.1756
250+ $ 1.0148 ¥ 8.4376
500+ $ 1.0104 ¥ 8.1658
1000+ $ 0.9773 ¥ 7.9655
2500+ $ 0.882 ¥ 7.2225
5000+ $ 0.8767 ¥ 7.1793
7500+ $ 0.8725 ¥ 7.1448
10000+ $ 0.8725 ¥ 7.1448
库存: 16057
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 458.78
