45F100E

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 100Ω ±1% 5W ±20ppm/℃ 通孔安装 23.8mm(长度)
供应商型号: 10B-2448948-4
供应商: 国内现货
标准整包数: 1

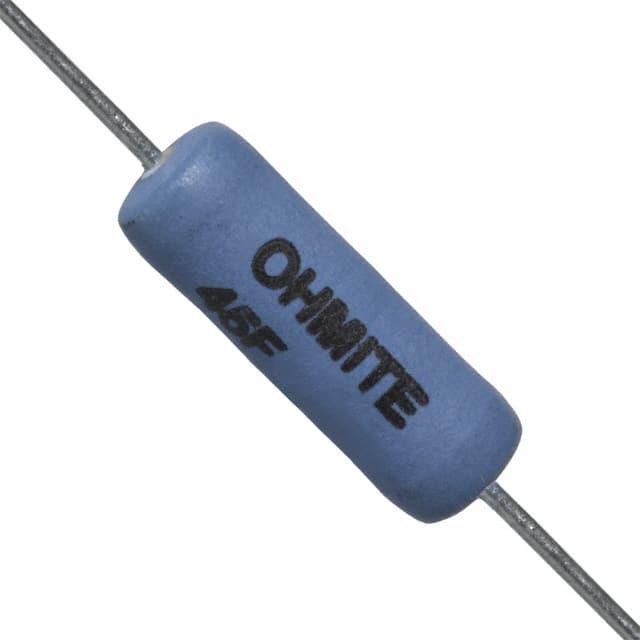

OHMITE 通孔电阻 45F100E

45F100E概述

    Ohmite 40 Series Resistors: An In-Depth Review

    产品简介


    Ohmite 40系列电阻器是经济型的硅陶瓷涂层电阻器,具有线绕轴向终端。这些电阻器具备1%和5%两种容差,适用于商业、工业和通信设备等领域。通过将陶瓷核心与硅陶瓷涂层结合,Ohmite 40系列电阻器能够在高温度条件下保持稳定性能,适合各种电气和电子应用。

    技术参数


    - 容差: ±5%(J型),±1%(F型)
    - 功率额定值: 基于25°C自由空气冷却的额定值
    - 过载能力:
    - 小于5瓦:5倍额定功率,持续5秒
    - 5瓦及以上:10倍额定功率,持续5秒
    - 温度系数:
    - 1Ω以下:±90 ppm/°C
    - 1Ω至9.99Ω:±50 ppm/°C
    - 10Ω及以上:±20 ppm/°C
    - 工作温度范围: -55°C 至 275°C
    - 尺寸:
    - 长度:从0.437英寸到1.900英寸
    - 直径:从0.125英寸到0.406英寸
    - 引脚直径:从24号到18号
    - 阻值:
    - 范围从0.10Ω到150KΩ
    - 电压:
    - 范围从150V到1000V

    产品特点和优势


    Ohmite 40系列电阻器具有以下几个独特功能和优势:
    - 经济性: 成本效益高,广泛应用于多种场合。
    - 稳定性: 在高温环境下表现出色,提供长期可靠性。
    - 结构设计: 所有部件均采用全焊结构,提高了机械强度。
    - 兼容性: RoHS合规,通过在型号后添加“E”后缀指定。
    - 非感性绕组选项: 可选配非感性绕组,进一步提高应用灵活性。

    应用案例和使用建议


    Ohmite 40系列电阻器适用于广泛的电气和电子设备,例如商业仪器、工业控制系统、通信设备等。针对不同应用场景,以下是一些使用建议:
    - 商业设备: 在电源管理设备中,可以用于限制电流并保护电路免受过载影响。
    - 工业应用: 由于其高温稳定性和耐用性,可用于恶劣环境下的工业控制装置。
    - 通信设备: 在信号处理和滤波应用中,Ohmite 40系列电阻器可提供所需的精确阻值。

    兼容性和支持


    Ohmite 40系列电阻器易于与其他标准组件集成,支持广泛的电气系统。此外,制造商提供标准订单选项,包括管装和卷带包装。如需进一步支持,可联系制造商获取详细信息和技术咨询。

    常见问题与解决方案


    - 问题: 电阻器在高温下出现漂移。
    - 解决方案: 选择合适的温度系数型号,以确保在极端温度条件下的稳定性。
    - 问题: 焊接时发生损坏。
    - 解决方案: 使用适当的焊接技术,控制焊接时间和温度,避免过度热冲击。
    - 问题: 电阻值不准确。
    - 解决方案: 选择容差更小的型号(如1%容差),并在购买前进行精密校准。

    总结和推荐


    Ohmite 40系列电阻器是一款极具性价比的电子元件,尤其适合要求稳定性的工业和商业应用。其出色的高温稳定性和耐用性使其成为众多设备的理想选择。对于需要高性能、成本效益和广泛应用的用户来说,推荐使用Ohmite 40系列电阻器。

45F100E参数

参数
电阻值 100Ω
精度 ±1%
额定功率 5W
温度系数 ±20ppm/℃
长*宽*高 23.8mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

45F100E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

45F100E数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 45F100E 45F100E数据手册

45F100E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 19.7016
20+ ¥ 16.8799
50+ ¥ 14.0583
500+ ¥ 9.4388
库存: 36
起订量: 12 增量: 1
交货地:
最小起订量为:10
合计: ¥ 197.01
