504BA104KDG2

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±10% -2000ppm/℃~0ppm/℃ 100KΩ 20W 支架安装 101.6mm*6.4mm*38.1mm
供应商型号: 1945231
供应商: 海外现货
标准整包数: 1
OHMITE 其它固定电阻 504BA104KDG2

504BA104KDG2概述

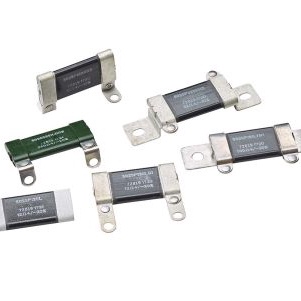

    # 高性能陶瓷片式电阻:Ohmite 500系列

    产品简介


    Ohmite 500系列非感性陶瓷片式电阻是一种高性能的陶瓷电阻器,设计用于需要高功率和能量吸收的应用场合。此系列产品通过独特的陶瓷结构设计,实现了无感性、高可靠性及优越的脉冲承受能力。它的紧凑尺寸和出色体积效率使其在多种工业环境中广泛应用。
    主要功能
    - 高功率和高能吸收能力
    - 紧凑设计以减小体积
    - 出色的脉冲处理能力
    - 支持定制设计
    应用领域
    - 电机驱动控制
    - 电源供应
    - 功率调节设备
    - 软启动/限流电路
    - 动态制动
    - 吸波电路
    - 射频假负载电路
    - 电容放电电路
    - 高压电源供应
    - 电容充放电
    - 脉冲测试设备
    - 雷达/广播发射器
    - 激光/成像设备
    - 直流耦合和滤波电容放电
    - 电压平衡
    - 预充电/浪涌限制
    - 电压分压
    - 滤波
    - 吸波
    - 防护装置
    - 测量
    - 电磁干扰/防护测试电路
    - 测试负载

    技术参数


    - 电阻范围:0.2Ω至870KΩ(具体范围依赖于材料类型)
    - 标准电阻容差:5%,10%,20%
    - 可提供±2%容差的组装件
    - 产品标准型号:502SP, 503SP, 504SP, 506SP, 508SP, 510SP, 502AS, 503AS, 504AS, 505AS, 506AS, 507AS, 508AS, 509AS, 510AS, 502BA, 503BA, 504BA, 506BA, 508BA, 510BA
    - 重量:15克到80克
    - 工作温度范围:
    - SP:-55℃至+350℃
    - AS 和 BA:-55℃至+230℃
    - 额定平均功率:
    - SP:15瓦/英寸长度(基于350℃最大工作温度,40℃环境)
    - BA:基于230℃最大工作温度,40℃环境,线性降额至0瓦

    产品特点和优势


    Ohmite 500系列非感性陶瓷片式电阻具备多项显著优势:
    - 非感性设计:通过陶瓷体实现无感性,从而避免了薄膜或导线可能引发的失效问题。
    - 高可靠性:由于采用耐高温、高压的材料制成,适用于恶劣的工作环境。
    - 紧凑体积:紧凑的设计减少了占板空间,特别适合高密度安装需求。
    - 多功能定制选项:可根据客户需求提供不同类型的终端配置,如直线型引脚、径向脚等。

    应用案例和使用建议


    Ohmite 500系列陶瓷电阻因其出色的功率和能量处理能力,在各类应用场景中表现出色。例如,在软启动/电流限制电路中,它可以有效控制启动电流,保护电路免受过载冲击;在雷达和广播发射器中,其高能吸收能力确保稳定可靠的信号传输。为达到最佳性能,建议用户根据具体需求选择合适的电阻类型,并遵循相关使用指南。

    兼容性和支持


    该产品与市面上常见的电子设备和电路兼容良好。若需与特殊组件配套使用,可咨询厂家获取进一步技术支持。Ohmite公司还提供定制设计服务,满足不同客户的特定要求。

    常见问题与解决方案


    - 问题1:如何确定电阻值?
    - 解决方法:参考产品标识规则,如101表示100Ω,R50表示0.50Ω,7R5表示7.5Ω。

    - 问题2:使用过程中出现过热现象怎么办?
    - 解决方法:检查工作环境温度是否超出规定范围,确认是否有足够的散热措施。

    总结和推荐


    综上所述,Ohmite 500系列非感性陶瓷片式电阻凭借其紧凑的体积、卓越的性能和广泛的应用范围,在众多工业领域内具备显著的竞争优势。我们强烈推荐该产品给需要高效功率和能量处理的工程师和技术人员。

504BA104KDG2参数

参数
电阻个数 -
引脚数量 -
电阻值 100KΩ
温度系数 -2000ppm/℃~0ppm/℃
精度 ±10%
额定功率 20W
长*宽*高 101.6mm*6.4mm*38.1mm
安装方式 支架安装
零件状态 在售

504BA104KDG2厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

504BA104KDG2数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE 504BA104KDG2 504BA104KDG2数据手册

504BA104KDG2封装设计

查看详情并下载
Symbol
Footprint
3D Model
