OY153KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 15KΩ ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: OY153KE-ND
供应商: Digi-Key
标准整包数: 1

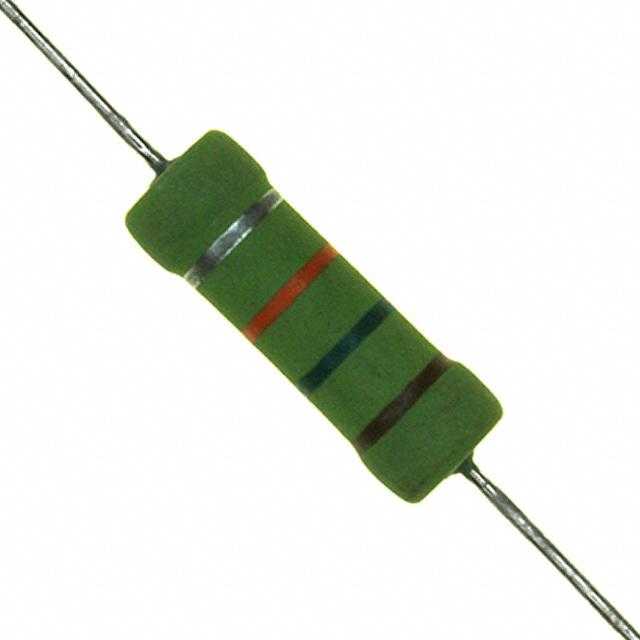

OHMITE 通孔电阻 OY153KE

OY153KE概述

    # OX/OY 系列固定陶瓷电阻技术手册

    产品简介


    OX/OY系列固定陶瓷电阻是由Ohmite公司设计生产的高效能陶瓷电阻器。这些电阻器非常适合应用于需要承受高电压、高能量或高峰值功率的电路中,如高电压电源、RC抑制电路和涌流限制器。此外,它们通常可以替代难以采购的碳质电阻器,从而满足现代电子设备的需求。

    技术参数


    - 阻值范围:
    - OX系列: 3.3Ω 至 100KΩ
    - OY系列: 3.3Ω 至 1MΩ
    - 额定功率:
    - OX系列: 1瓦特
    - OY系列: 2瓦特
    - 最大工作电压:
    - OX系列: 300V
    - OY系列: 400V
    - 脉冲耐受能力:
    - OX系列: 14KV
    - OY系列: 20KV
    - 容差: ±10%
    - 温度系数: -1300 ±300ppm/°C
    - 电气特性:
    - 绝缘强度: OX系列 500V, OY系列 700V
    - 最大过载电压: OX系列 600V, OY系列 800V
    - 脉冲耐受能力: OX系列 14KV, OY系列 20KV
    - 工作环境:
    - 工作温度范围: -40°C 至 +220°C
    - 环境湿度: 1000小时,40°C,90%-95%RH

    产品特点和优势


    - 可替换性强: 可以替代传统的1瓦特和2瓦特碳质电阻器,满足高能量密度的需求。
    - 高温性能: 能够在高达220°C的工作环境中保持稳定。
    - 抗冲击和振动: 通过严格的测试标准,保证在恶劣环境下仍然能够正常工作。
    - 高脉冲耐受能力: OY系列最高可耐受20KV的脉冲电压,确保电路安全可靠。

    应用案例和使用建议


    应用案例
    - 高压电源: OX/OY系列电阻器可用于高电压电源的设计,提高电源的稳定性。
    - RC抑制电路: 在RC抑制电路中,这些电阻器可以有效抑制噪音和干扰。
    - 涌流限制器: 适用于对涌流进行限制的场合,确保设备的安全运行。
    使用建议
    - 在使用这些电阻器时,应根据具体的应用需求选择合适的阻值和功率等级。
    - 确保在组装过程中采用无铅焊接材料,以符合环保要求。
    - 注意保持适当的散热,尤其是在高温环境下工作时,避免因过热而导致损坏。

    兼容性和支持


    - 这些电阻器的终端为无铅焊锡涂层的轴向引脚,适用于常规的PCB装配工艺。
    - 厂商提供详细的安装指南和技术支持,帮助客户更好地使用这些产品。
    - 包装选项包括盘式包装和散装包装,方便不同客户的选择。

    常见问题与解决方案


    - 问题1: 电阻器的精度问题。
    - 解决办法: 检查阻值是否在规定的±10%范围内,如果超出范围,可能需要更换新的电阻器。
    - 问题2: 在高温环境下,电阻器发生故障。
    - 解决办法: 确保在设计电路时考虑适当的散热措施,必要时可以使用散热片或冷却风扇。
    - 问题3: 电阻器在长时间工作后出现脉冲失效。
    - 解决办法: 确认脉冲电压是否在规定的范围内,超过规定值会导致电阻器损坏,建议使用保护电路。

    总结和推荐


    OX/OY系列固定陶瓷电阻以其卓越的性能和可靠性,在高压、高能量的应用领域中表现出色。它们不仅可以替代传统的碳质电阻器,还能适应苛刻的工作环境。这些电阻器在电路设计中的灵活性和高稳定性使得它们成为许多关键应用的理想选择。综上所述,我们强烈推荐使用OX/OY系列电阻器。

OY153KE参数

参数
电阻值 15KΩ
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售

OY153KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY153KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY153KE OY153KE数据手册

OY153KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.047 ¥ 17.2971
10+ $ 1.2787 ¥ 10.8052
25+ $ 1.1029 ¥ 9.3195
50+ $ 0.9927 ¥ 8.3886
100+ $ 0.8659 ¥ 7.2465
250+ $ 0.7672 ¥ 6.4207
500+ $ 0.7054 ¥ 5.9036
1000+ $ 0.6529 ¥ 5.4642
5000+ $ 0.65 ¥ 5.4397
库存: 5601
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.29
