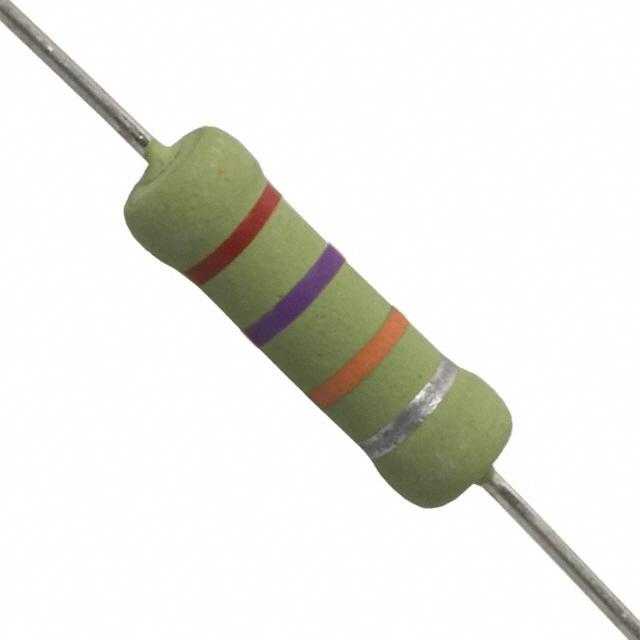

OX273KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 27KΩ ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX273KE-ND
供应商: Digi-Key
标准整包数: 1
OHMITE 通孔电阻 OX273KE

OX273KE概述

    OX/OY Series 固定陶瓷电阻器技术手册



    1. 产品简介




    OX/OY系列固定陶瓷电阻器是专为处理浪涌、高峰值功率或高能量的应用而设计的。这些电阻器适用于高压电源电路、RC阻尼电路和限流器等应用场合。它们可以替代难以获取的碳素电阻器,从而提高设计灵活性和可靠性。


    2. 技术参数




    | 参数 | OX 系列 | OY 系列 |
    |-------------------|-------------|--------------|
    | 功率(最大) | 1瓦 | 2瓦 |
    | 电阻范围 | 3.3Ω - 100kΩ| 3.3Ω - 1MΩ |
    | 最大工作电压 | 300V | 400V |
    | 绝缘强度 | 500V | 700V |
    | 最大过载电压 | 600V | 800V |
    | 最大脉冲电压 | 14kV | 20kV |
    | 容差 | 10% | 10% |
    | 工作温度范围 | -40°C至+220°C| -40°C至+220°C|


    3. 产品特点和优势




    OX/OY系列陶瓷电阻器具有以下显著特点和优势:

    - 替换性:可以直接替换1瓦和2瓦的碳素电阻器,从而简化设计流程并降低物料清单成本。
    - 高性能:能够满足高能量密度的需求,适合在高压环境下工作。
    - 稳定可靠:温度系数为-1300 ±300ppm/°C,保证了在极端温度条件下的稳定性。
    - 耐久性强:通过了严格的寿命测试(MIL-STD-202),并在多个极端条件下表现出色,如热冲击和湿气抵抗。


    4. 应用案例和使用建议




    应用案例:
    - 在高压电源供应中作为保护组件,防止电压波动对系统造成损害。
    - 在RC阻尼电路中用于吸收和释放电能,以减少电路中的反射波。
    - 作为限流器使用,在电路启动时限制电流,保护后端电路不受过大电流冲击。

    使用建议:
    - 在高能环境中使用时,建议采取额外的散热措施,以确保电阻器能够在规定的温度范围内工作。
    - 鉴于其较高的额定功率,使用时应避免长时间过载运行,以免影响使用寿命。


    5. 兼容性和支持




    OX/OY系列电阻器具有广泛的兼容性,能够方便地集成到现有的电路设计中。厂商提供详尽的技术支持文档和专业咨询服务,帮助用户解决可能遇到的技术难题。此外,还提供在线技术支持平台,便于用户快速获得所需信息。


    6. 常见问题与解决方案




    | 问题 | 解决方案 |
    |-----------------------|-------------------------------|
    | 电阻器出现过热现象 | 检查负载情况,调整功率输出;增加散热装置 |
    | 电阻值偏离设定值 | 更换同型号的电阻器,确认接线无误 |
    | 长期使用后性能下降 | 检查工作环境是否符合要求,考虑更换新的电阻器 |


    7. 总结和推荐




    总体而言,OX/OY系列固定陶瓷电阻器凭借其卓越的性能、稳定的耐久性和广泛的应用范围,成为众多高能量需求应用的理想选择。强烈推荐在需要处理高压、高能量的应用场景中采用此系列产品。无论是替代现有碳素电阻器还是进行新电路设计,这款电阻器都将是最佳选择。

OX273KE参数

参数
电阻值 27KΩ
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售

OX273KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX273KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX273KE OX273KE数据手册

OX273KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.863 ¥ 15.7424
10+ $ 1.1545 ¥ 9.7557
25+ $ 0.9927 ¥ 8.3886
50+ $ 0.8908 ¥ 7.5271
100+ $ 0.7745 ¥ 6.4815
300+ $ 0.6672 ¥ 5.5836
500+ $ 0.626 ¥ 5.2386
1000+ $ 0.5774 ¥ 4.832
5000+ $ 0.4909 ¥ 4.1085
库存: 1671
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.74
