B8J100E

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 100Ω ±5% 8W ±260ppm/℃ 导线安装 25.4mm(长度)
供应商型号: B8J100E-ND
供应商: Digi-Key
标准整包数: 1
OHMITE 通孔电阻 B8J100E

B8J100E概述


    产品简介

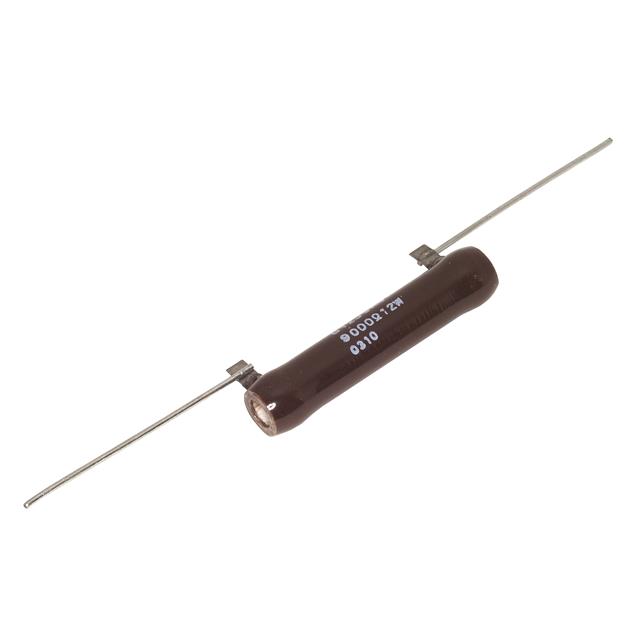

    Ohmite 的 Brown Devil® 是一款小型且极其耐用的功率电阻器。它采用全焊接结构,并配备耐火且无铅的珐琅涂层,确保其在高温环境下能够正常运行。200 系列是线绕型产品,内部为空心结构,适合通过夹具或通孔螺栓进行刚性安装。需要注意的是,电阻器本身不包含安装夹具。

    技术参数


    - 型号系列: B5, B8, B12, B20
    - 额定功率:
    - B5: 5.25W
    - B8: 8W
    - B12: 12W
    - B20: 20W
    - 阻值范围:
    - B5: 0.1Ω 至 20KΩ
    - B8: 0.03Ω 至 25KΩ
    - B12: 0.08Ω 至 51KΩ
    - B20: 0.1Ω 至 100KΩ
    - 引脚尺寸: 18 号线规
    - 最大电压:
    - B5: 187V
    - B8: 250V
    - B12: 625V
    - B20: 750V
    - 温度系数:
    - 5Ω 及以下:±400 ppm/°C
    - 5Ω 以上:±260 ppm/°C
    - 电流容量: 通过公式 √P/R 计算
    - 涂层: 无铅珐琅涂层
    - 耐温范围: 25°C 自由空气下的降额率为线性,从 100% 至 0%,从 25°C 到 350°C

    产品特点和优势


    - 耐热能力: 能够在高温度下保持稳定的性能。
    - 抗振动: 采用全焊接结构和耐火涂层,确保即使在恶劣环境中也能稳定工作。
    - 兼容性: 可以与标准线规配对,方便集成到各种电路设计中。
    - 环保认证: 符合 RoHS 标准的产品,增加了其在全球市场的竞争力。

    应用案例和使用建议


    应用案例:
    - 工业控制
    - 汽车电子
    - 电源转换
    使用建议:
    - 在使用过程中注意散热,避免长时间过载。
    - 配合合适的散热片使用,可以提高电阻器的使用寿命。
    - 在高频电路中,可考虑非感性版本,以减少寄生效应。

    兼容性和支持


    - 兼容性: 适用于多种标准线规,便于与其他组件配合使用。
    - 厂商支持: Ohmite 提供技术支持和维护服务,可提供详细的文档和技术咨询。

    常见问题与解决方案


    问题1: 电阻器在高电流时发热严重,如何处理?
    解决方案: 使用适当的散热措施,如加装散热片或通风良好的安装环境。
    问题2: 电阻器出现噪音或振动,如何解决?
    解决方案: 检查安装是否牢固,如有必要重新固定或更换更稳固的安装方式。
    问题3: 电阻器的温度系数不稳定,如何校正?
    解决方案: 重新校准温度系数或选择适合当前工作温度范围的电阻器。

    总结和推荐


    Ohmite 的 Brown Devil® 200 系列电阻器以其高可靠性、耐用性和适应广泛的电气特性,在工业控制和汽车电子等领域具有显著的优势。无论是作为常规应用还是特殊需求的设计,这款电阻器都是值得推荐的选择。其高效能和低故障率使它成为众多工程师的首选。如果您需要高功率电阻器,Brown Devil® 绝对是一个不错的选择。

B8J100E参数

参数
电阻值 100Ω
精度 ±5%
额定功率 8W
温度系数 ±260ppm/℃
长*宽*高 25.4mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

B8J100E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

B8J100E数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE B8J100E B8J100E数据手册

B8J100E封装设计

查看详情并下载
Symbol
Footprint
3D Model
