HVC1206T1004JET

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 1MΩ ±5% 250mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.5mm*550μm
供应商型号: 588-HVC1206T1004JET
供应商: Mouser
标准整包数: 1

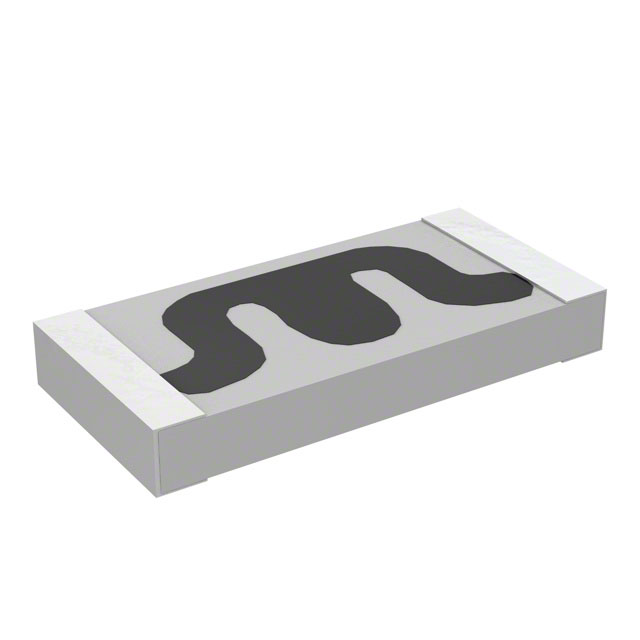

OHMITE 贴片电阻 HVC1206T1004JET

HVC1206T1004JET概述

    # 高品质高电压厚膜芯片电阻产品介绍

    产品简介


    OHMITE公司的HVC系列厚膜芯片电阻是一种高性能、高可靠性的精密元件,适用于各种高压和高值电阻的应用场合。该系列产品包括多种尺寸规格(0402到4020),具备低温度系数(TCR)和低电压系数(VCR),能够在宽广的工作温度范围内保持稳定。这些电阻器主要应用于工业控制、电源转换、医疗设备、通信系统等领域,提供卓越的性能和可靠性。

    技术参数


    以下是HVC系列产品的技术规格和性能参数:
    | 尺寸 | 功率 (mW) | 标准未修剪范围 | 容差 (%) | 温度系数 (ppm) | 电压系数 (ppm) |
    |
    | 0402 | 50 | 100k-100M | 5-10% | 50, 100 | 500 |
    | 0603 | 100 | 100k-100M | 1-10% | 50, 100 | 500 |
    | 0805 | 125 | 100k-100M | 0.5-10% | 25, 50, 100 | 100 |
    | 1206 | 250 | 100k-100M | 0.5-10% | 25, 50, 100 | 50 |
    | 2512 | 1000 | 100k-100M | 0.5-10% | 25, 50, 100 | 10 |
    | 4020 | 1500 | 100k-100M | 0.25-10% | 25, 50, 100 | 5 |
    工作环境和电气特性
    - 工作温度范围:-55°C ~ +155°C
    - 气候分类:符合EN 60068-1标准
    - 焊接能力:250°C,3秒(符合EN 60068-2-58)
    - 最高焊接温度:260°C,10秒(符合IEC 68-2-58)

    产品特点和优势


    - 高性能厚膜技术:HVC系列采用先进的厚膜技术制造,能够实现高精度、高稳定性的电阻值。
    - 低温度和电压依赖性:低温度系数(TCR)和低电压系数(VCR)使得电阻值在温度变化时非常稳定,确保了其在恶劣环境下的长期可靠运行。
    - 高工作电压:最高工作电压可达3000V,适用于需要高压供电的应用场合。
    - 无有机物材料:适合在高真空环境中使用,避免有机材料带来的污染问题。
    - 金属终端:镍基底层加上无孔的镍屏障层,保证了优异的接触面积和抗腐蚀性能。

    应用案例和使用建议


    HVC系列电阻广泛应用于需要高精度、高可靠性的各种场合。例如,在工业控制电路中,这些电阻可以用于测量和调节电流和电压。在医疗设备中,它们被用来确保精确的信号处理和传输。在通信系统中,这些电阻被用作滤波器的关键元件,以提高信号质量和稳定性。
    使用建议
    - 散热设计:在进行连续功率耗散时,需要确保焊盘的设计足以有效地传导热量。
    - 负载寿命测试:定期进行负载寿命测试,以确保产品的长期稳定性能。
    - 湿度测试:在潮湿环境中使用时,需要特别注意湿度对电阻值的影响。

    兼容性和支持


    HVC系列电阻具有良好的通用性,易于与其他电子元件集成。厂家提供了详细的安装指南和技术支持服务,确保客户能够正确安装和使用这些产品。此外,所有的HVC系列电阻均符合RoHS标准,是环保型产品。

    常见问题与解决方案


    常见问题
    1. 焊接过程中出现损坏
    2. 电阻值在高温下漂移
    3. 产品不能承受高压
    解决方案
    1. 确保焊接过程中的温度和时间控制:严格遵守制造商提供的焊接条件。
    2. 负载寿命测试:定期进行负载寿命测试以确保电阻的长期稳定性能。
    3. 选择适当型号的产品:根据具体应用选择具有足够耐压等级的型号。

    总结和推荐


    总体而言,HVC系列厚膜芯片电阻是一款性能卓越、高度可靠的电阻产品。其高精度、高稳定性和广泛应用范围使其成为众多高压、高精度应用场合的理想选择。我们强烈推荐使用HVC系列电阻器,特别是对于那些需要在极端条件下工作的应用场合。
    如有任何疑问或需要进一步的技术支持,请联系OHMITE公司的客户服务团队。

HVC1206T1004JET参数

参数
电阻值 1MΩ
精度 ±5%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.5mm*550μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HVC1206T1004JET厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HVC1206T1004JET数据手册

厂牌 PDF简要描述 下载
OHMITE 贴片电阻 OHMITE HVC1206T1004JET HVC1206T1004JET数据手册

HVC1206T1004JET封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4265 ¥ 20.5039
10+ $ 1.1259 ¥ 9.5134
100+ $ 0.9353 ¥ 7.9031
500+ $ 0.7744 ¥ 6.5433
1000+ $ 0.6977 ¥ 5.8954
2500+ $ 0.6311 ¥ 5.3324
5000+ $ 0.6132 ¥ 5.1815
10000+ $ 0.5891 ¥ 4.9775
库存: 1946
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.5
