WHER10FE-T

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 100mΩ ±1% 5W ±90ppm/℃ 导线安装 20mm(长度)
供应商型号:
供应商:
标准整包数: 0

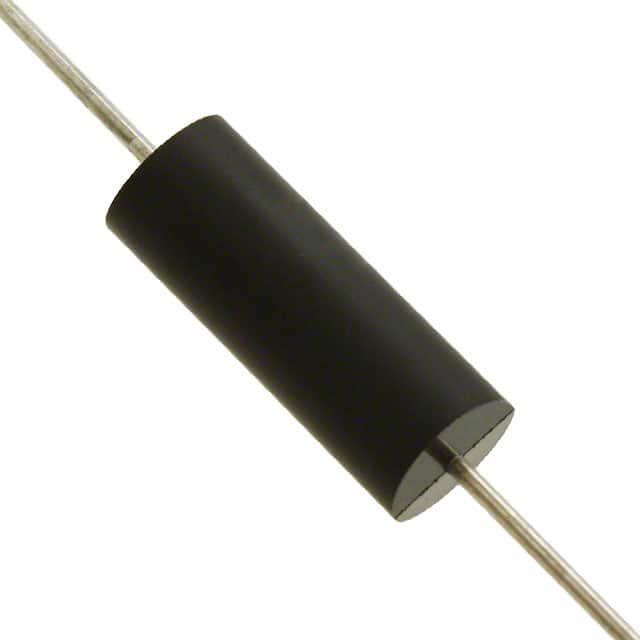

OHMITE 通孔电阻 WHER10FE-T

WHER10FE-T概述

    # WH/WN 系列微型模塑绕线电阻技术手册

    产品简介


    WH/WN系列微型模塑绕线电阻是一种高精度、低电感的电阻器,适用于各种精密测量和电源控制的应用。这些电阻器主要分为两个系列:WH(精确级)和WN(非感应级),均采用高品质材料制造,以确保卓越的性能和可靠性。
    主要功能
    - 高精度:WH系列提供高精度电阻,具有低电感特性。
    - 低电感:WN系列电阻的电感低于1nH,非常适合高频电路应用。
    - 稳定性:设计符合MIL-R-26F和MIL-STD-202标准要求,确保稳定的工作性能。
    应用领域
    - 精密仪器:用于高精度测量仪器。
    - 通信设备:适合用于通信系统中的信号调节。
    - 电源管理:在电源管理电路中实现精确电流控制。
    - 航空航天:满足军事和航天领域对高性能电子元器件的需求。

    技术参数


    | 参数 | 规格 |

    | 额定功率 | 0.5W, 1W, 2W, 3W, 5W |
    | 电阻范围 | 0.1Ω 至 50KΩ |
    | 温度系数 | ±90ppm/°C(0.100Ω 至 0.99Ω),±50ppm/°C(1.00Ω 至 10.00Ω),±20ppm/°C(>10.00Ω) |
    | 最大工作电压 | 根据功率等级不同,范围为216V至1160V |
    | 工作温度范围 | -55°C 至 +150°C |
    | 包装形式 | 盘装带状 |

    产品特点和优势


    特点
    - 高精度:WH系列提供0.5%的标准公差,确保在精密仪器中的高精度需求。
    - 低电感:WN系列的电感极低,适合高频应用,且电感小于1nH。
    - 可靠性:采用先进的封装技术,如环氧树脂模封和不锈钢端帽,提高了产品的可靠性和耐用性。
    优势
    - 一致性:通过CNC机器进行精密焊接,确保产品质量的一致性。
    - 环保:采用无铅锡涂层,符合RoHS标准。
    - 高温度稳定性:能够承受极端的高温和低温环境。

    应用案例和使用建议


    应用案例
    - 电源管理电路:用于高精度电流检测,例如开关电源中电流反馈回路的精密电阻。
    - 仪器仪表:在精密测量仪器中作为标准参考电阻,确保测量结果的准确性。
    - 通信设备:用于信号调节,减少信号失真。
    使用建议
    - 温度补偿:在极端温度环境中使用时,考虑进行温度补偿,以确保测量的准确性和稳定性。
    - 合理选型:根据具体应用需求选择合适的额定功率和电阻值,避免过载或性能不足。

    兼容性和支持


    兼容性
    WH/WN系列电阻器可以与多种电子元器件和设备配合使用,特别是在需要高精度和低电感特性的应用中。
    支持和服务
    - 制造商支持:OHMITE公司提供详尽的技术文档和客户支持,确保用户能够顺利安装和使用。
    - 售后服务:如有任何疑问或问题,可联系技术支持团队获取帮助。

    常见问题与解决方案


    常见问题
    1. 电阻值漂移:如何避免电阻值在高温下发生漂移?

    解决方案:选择具有较低温度系数的型号,或者在应用中加入温度补偿措施。
    2. 安装不当导致损坏:如何正确安装电阻器?
    解决方案:严格按照制造商的安装指南进行操作,确保引脚焊接牢固,避免机械应力。

    总结和推荐


    综合评估
    WH/WN系列微型模塑绕线电阻是一款性能卓越的产品,具有高精度、低电感、宽工作温度范围和良好的温度稳定性。其在精密测量和电源控制领域的应用广泛,特别适合于需要极高可靠性的场合。
    推荐使用
    我们强烈推荐使用WH/WN系列微型模塑绕线电阻。它们在精密仪器、通信设备和电源管理系统中表现出色,值得在需要高精度和稳定性的项目中选用。

WHER10FE-T参数

参数
电阻值 100mΩ
精度 ±1%
额定功率 5W
温度系数 ±90ppm/℃
长*宽*高 20mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

WHER10FE-T厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

WHER10FE-T数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE WHER10FE-T WHER10FE-T数据手册
