AW150KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 15Ω ±10% 2.5W 通孔安装 20mm*13mm*22mm
供应商型号: AW150KE
供应商: Master
标准整包数: 1

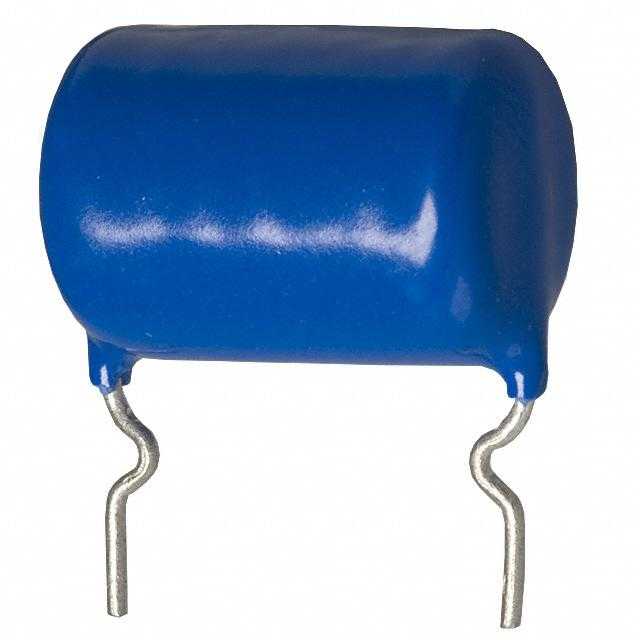

OHMITE 通孔电阻 AW150KE

AW150KE概述

    # Ohmite A Series PulsEater® 技术手册解析

    1. 产品简介


    基本介绍
    Ohmite的A系列电阻器是专为需要高能量处理能力的应用而设计的非感性陶瓷复合电阻器。这些电阻器具有优秀的抗冲击和高峰值功率的能力,适用于电机驱动、电源供应、UPS系统、电力转换以及浪涌电流限制等领域。其核心特点包括高能效分布、低热应力、高耐温性和广泛的阻值范围,使其成为苛刻工作环境下不可或缺的元件。
    应用领域
    - 电机驱动
    - 电源供应及不间断电源(UPS)
    - 电力转换设备
    - 浪涌电流限制
    - 高冲击能量应用场合

    2. 技术参数


    | 参数名称 | 具体描述 |

    | 阻值范围 | AV: 3.3至10kΩ;AW: 4.7至15kΩ;AX: 1.0至3.3kΩ;AY: 2.2至6.8kΩ;AZ: 1.5至4.7kΩ |
    | 功率等级 | AV: 2.0W;AW: 2.5W;AX: 3.5W;AY: 4.5W;AZ: 5.5W |
    | 冲击电压 | AV: 1kV;AW: 1.5kV;AX: 1kV;AY: 2kV;AZ: 2.5kV |
    | 单脉冲能量 | AV: 250J;AW: 400J;AX: 700J;AY: 1400J;AZ: 2800J |
    | 温度范围 | -55°C 至 150°C |
    | 操作温度范围 | 衍射:从50°C起线性减少到150°C时为零 |
    | 温升 | 在50°C环境温度下达到额定功率的100°C时上升 |

    3. 产品特点和优势


    A系列电阻器以其卓越的设计和性能脱颖而出,具体特点如下:
    - 非感应性设计:能够有效避免电感效应的影响,确保信号完整性。
    - 高能效分布:在整个结构内均匀分配能量,降低热应力。
    - 高耐温性:采用UL94V0级高温度环氧树脂涂层,适合极端工作环境。
    - 广泛的阻值选择:提供从1.0到15kΩ多种阻值选项,满足多样化需求。
    - 尺寸小巧:尽管体积紧凑,但依然保持强大的性能表现。

    4. 应用案例和使用建议


    A系列电阻器被广泛应用于工业自动化、医疗设备及通信基础设施等关键领域。例如,在电机驱动系统中,它可以有效地抑制启动瞬间的大电流;而在UPS系统里,则可作为保护组件抵御电网波动带来的风险。
    为了更好地发挥其作用,建议在安装过程中注意散热管理,确保周围环境通风良好,并根据实际需求合理配置型号以达到最佳效果。

    5. 兼容性和支持


    该系列产品具有良好的兼容性,可以轻松集成到现有电路板设计中。同时,Ohmite公司提供了全面的技术支持服务,包括详细的安装指南和技术文档下载链接(http://www.ohmite.com),帮助客户快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 确保良好通风,适当减小负载电流 |
    | 噪声干扰 | 使用屏蔽线缆连接,并检查接地是否正确 |
    | 寿命缩短 | 定期维护清洁表面灰尘污垢,避免长期过载运行 |

    7. 总结和推荐


    综上所述,Ohmite A系列PulsEater®电阻器凭借其优异的技术指标、可靠的质量保证以及广泛的应用前景,无疑是行业内不可多得的好选择。无论是追求高效能还是稳定性,它都能完美胜任各种挑战性任务。因此,强烈推荐给所有需要高性能电阻器的专业人士和企业用户!

AW150KE参数

参数
电阻值 15Ω
精度 ±10%
额定功率 2.5W
温度系数 -
长*宽*高 20mm*13mm*22mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售

AW150KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

AW150KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE AW150KE AW150KE数据手册

AW150KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.2445 ¥ 247.7009
10+ $ 24.1326 ¥ 200.6526
25+ $ 22.2494 ¥ 184.8967
50+ $ 21.5853 ¥ 176.7621
63+ $ 21.4798 ¥ 175.8982
125+ $ 21.3743 ¥ 175.0342
188+ $ 21.2688 ¥ 174.1703
250+ $ 21.2688 ¥ 174.1703
库存: 31
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 247.7
