OY102KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 1KΩ ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: 10B-1462391-1
供应商: 国内现货
标准整包数: 1

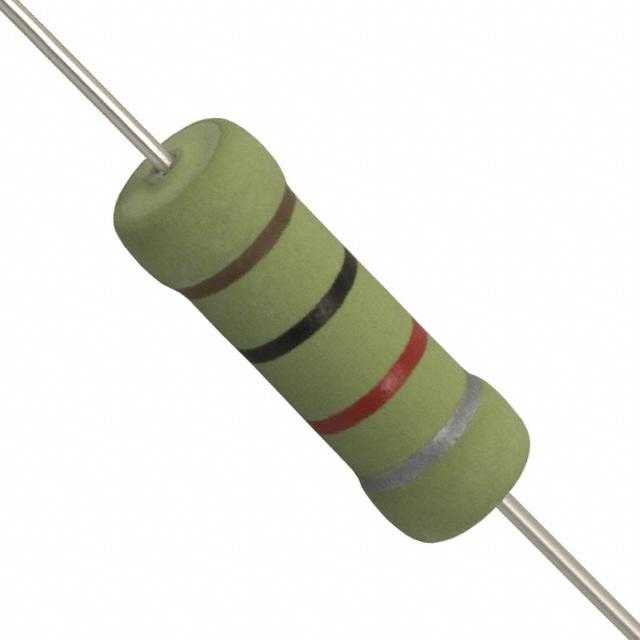

OHMITE 通孔电阻 OY102KE

OY102KE概述

    #

    产品简介


    Ohmite公司推出的OX/OY系列固定陶瓷电阻器适用于高压电源、RC吸收电路和限流器等应用场合。这些电阻器基于陶瓷材料制成,具有高能量密度、高峰值功率和广泛的阻值范围。它们是用于吸收脉冲或尖峰电压的理想选择,可用于替代难以采购的传统碳素电阻器。

    技术参数


    额定功率和阻值范围
    - OX系列: 最大功率为1瓦,最大工作电压为300V,阻值范围为3.3Ω到100KΩ。
    - OY系列: 最大功率为2瓦,最大工作电压为400V,阻值范围为3.3Ω到1兆欧。
    绝缘强度
    - OX系列: 绝缘强度为500V。
    - OY系列: 绝缘强度为700V。
    最大过载电压
    - OX系列: 最大过载电压为600V。
    - OY系列: 最大过载电压为800V。
    脉冲耐受能力
    - OX系列: 最大脉冲电压为14kV(需参考具体电路)。
    - OY系列: 最大脉冲电压为20kV(需参考具体电路)。
    温度系数和精度
    - 精度:±10%
    - 温度系数:-1300 ±300 ppm/℃
    工作温度范围
    - -40°C至+220°C

    产品特点和优势


    1. 高可靠性: 通过了MIL-STD-202标准的测试,包括寿命测试、瞬时过载能力和热冲击测试。
    2. 高能量密度: 满足高能量需求的应用,能承受多次脉冲冲击而不损坏。
    3. 兼容性强: 可以替换碳素电阻器,适用性广泛。
    4. 环保设计: 符合RoHS标准,无铅焊料涂层。

    应用案例和使用建议


    应用案例
    - 高压电源: 用于调节和稳定高压电源输出。
    - RC吸收电路: 在开关电源中吸收瞬态尖峰电压,保护电路。
    - 限流器: 在启动瞬间限制电流,避免过载。
    使用建议
    - 高温环境: 注意在高温度环境下使用时,要控制负载以避免过热。
    - 脉冲处理: 当电路中有频繁的脉冲输入时,应确保阻值能够承受多次冲击而不失效。
    - 温度补偿: 在极端温度变化环境中,考虑外部温度补偿措施以提高稳定性。

    兼容性和支持


    兼容性
    - 这些电阻器采用标准的直插式(axial)引脚设计,可直接应用于大多数印刷电路板上。
    - OX/OY系列:两种系列型号均符合工业标准,易于与现有设备和电路接口集成。
    支持和服务
    - Ohmite公司提供详尽的技术文档和应用指南,帮助用户正确安装和使用。
    - 客户服务和技术支持团队可以随时解答用户在安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. Q: 如何判断是否需要进行温度补偿?
    - A: 当使用环境温度变化较大时,可以通过测量阻值随温度的变化来决定是否需要补偿。如果阻值变化超过预期,可以考虑加入温度补偿电路。
    2. Q: 如何正确连接和安装这些电阻器?
    - A: 应遵循制造商提供的安装指南。一般情况下,这些电阻器可以直插到印刷电路板上的标准孔中。焊接时应确保焊接温度不超过260℃,以避免损坏。
    3. Q: 高温环境下使用需要注意什么?
    - A: 高温环境下工作时,要特别注意散热设计,确保空气流通良好,且不应长时间满负荷运行,以免造成内部温度过高导致损坏。

    总结和推荐


    优点
    - 高可靠性:通过严格的工业标准测试。
    - 高能量密度:满足高能量需求的应用。
    - 广泛适用性:适用于多种不同的电子设备和电路。
    推荐
    这些电阻器凭借其高可靠性、宽阻值范围和广泛的适用性,在各种高压和高能需求的应用中表现出色。对于需要在严苛环境中工作的电路,这些电阻器无疑是理想的选择。强烈推荐给那些寻求高性能和可靠性的工程师和设计师。

OY102KE参数

参数
电阻值 1KΩ
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OY102KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY102KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY102KE OY102KE数据手册

OY102KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
