OX221KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 220Ω ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX221KE
供应商: Master
标准整包数: 100

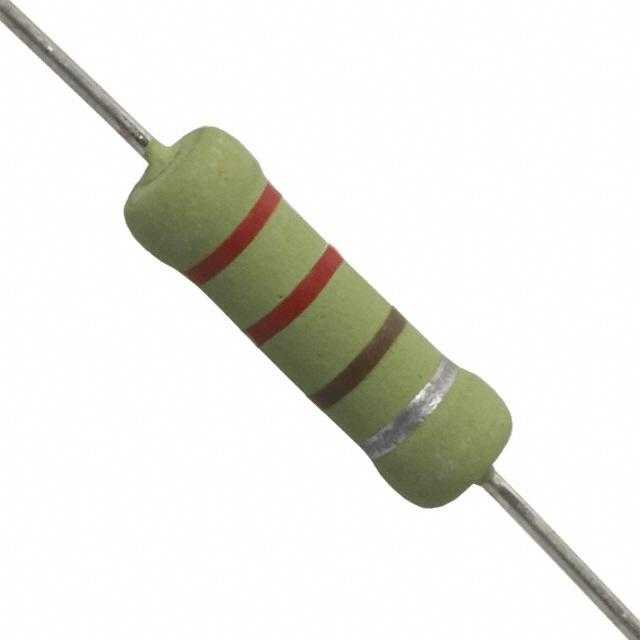

OHMITE 通孔电阻 OX221KE

OX221KE概述

    OX/OY系列陶瓷电阻器技术手册

    产品简介


    OX/OY系列陶瓷电阻器是专为应对高压、高能量脉冲以及高峰值功率应用而设计的产品。它们通常被用于交流和直流电路,特别是那些需要处理突波电流的电路,如瞬态电压抑制、电源抑制及浪涌限制等。这些电阻器可替代难以采购的碳成分电阻器,提供更稳定的性能和更高的可靠性。

    技术参数


    | 系列 | 功率(W) | 电阻范围 (Ω) | 能量最大 (J) | 工作电压最大 (V) | 绝缘强度 (V) |
    |
    | OX | 1 | 3.3Ω-100K | 50 | 300 | 500 |
    | OY | 2 | 3.3Ω-1M | 80 | 400 | 700 |
    其他关键参数包括:
    - 温度系数:-1300 ± 300 ppm/°C
    - 最高过载电压:OX系列 600V;OY系列 800V
    - 脉冲耐受能力:OX系列可达14KV;OY系列可达20KV

    产品特点和优势


    1. 替代碳成分电阻器:OX/OY系列陶瓷电阻器可以直接替换传统碳成分电阻器,无需担心其供应问题。
    2. 高峰值功率处理能力:适用于高功率需求的应用场合,提供更可靠的电力管理。
    3. 高能量密度需求:在高能量应用中表现出色,适用于各种需要高能量密度的电路。
    4. 优越的耐久性:能够承受多次脉冲,确保长期稳定运行。
    5. 宽广的工作温度范围:-40°C 至 +220°C 的宽广温度范围,适用于恶劣的工业环境。

    应用案例和使用建议


    - 电源电路:作为电源转换电路中的储能元件,减少电压突变对系统的冲击。
    - 信号电路:用于低频信号的吸收和衰减,提高信号传输的质量。
    - 电容器:在电容器充电时限制电流,避免损坏电路板上的其他元件。
    使用建议:
    - 在高温环境下使用时,应考虑采用更大功率等级的电阻器以避免热失控现象。
    - 避免在高湿度环境中长时间暴露,以防止湿气影响其绝缘性能。
    - 对于含有大能量脉冲的应用,建议选择更高额定电压的产品以确保安全。

    兼容性和支持


    - OX/OY系列陶瓷电阻器符合RoHS标准,环保且可回收利用。
    - 厂商提供了详细的使用指南和技术支持,客户可以随时联系获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器在高温下失效 | 更换更高温极限的电阻器 |
    | 电阻器在高湿度环境下发霉 | 使用防潮包装,或将其放置于干燥通风的地方 |
    | 电阻器在高脉冲环境下寿命短 | 使用耐脉冲更强的型号 |

    总结和推荐


    总体来看,OX/OY系列陶瓷电阻器是一款多功能、高性能的产品,特别适合需要处理高峰值功率和高能量的应用场合。它的稳定性和耐用性使其在市场上具有较强的竞争力。尽管价格相对较高,但其优异的表现和长期可靠性使得它成为许多高级应用的理想选择。因此,强烈推荐在需要高性能和可靠性的项目中选用这一系列产品。

OX221KE参数

参数
电阻值 220Ω
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OX221KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX221KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX221KE OX221KE数据手册

OX221KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.4388 ¥ 11.963
300+ $ 1.3723 ¥ 11.4102
500+ $ 1.0431 ¥ 8.43
1000+ $ 0.9699 ¥ 8.0601
2500+ $ 0.8113 ¥ 6.6437
5000+ $ 0.7997 ¥ 6.5487
7500+ $ 0.7448 ¥ 6.0994
10000+ $ 0.7448 ¥ 6.0994
库存: 2190
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1196.3
