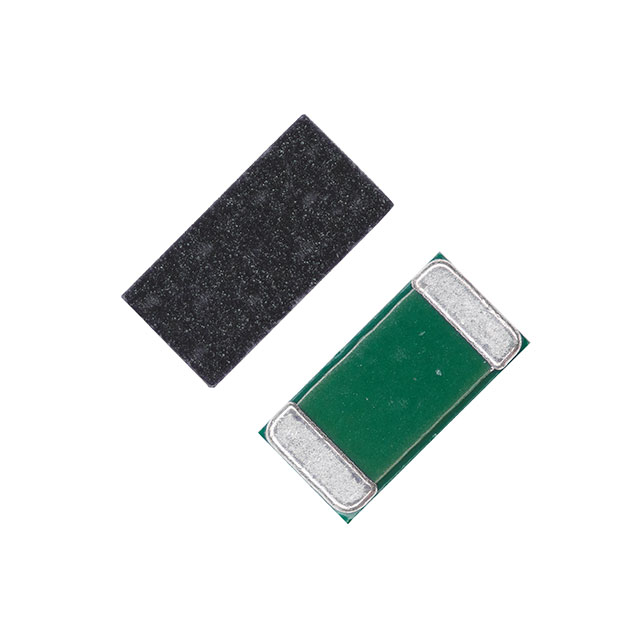

JR0402X20E

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 0Ω 200mW 0402 贴片安装 1mm*500μm*550μm
供应商型号: SXE-JR0402X20E
供应商: 海外现货
标准整包数: 10
OHMITE 贴片电阻 JR0402X20E

JR0402X20E概述

    JR系列高功率跳线电阻技术手册

    1. 产品简介


    JR系列高功率跳线电阻(High Power Jumper Chip)是Ohmite公司设计生产的一种具有高效能特性的高电流通量电阻器。这些电阻器适用于多种需要大电流通过且要求极低电阻值的应用场合,例如电源管理和分配、电池管理系统和汽车电子等。该系列产品提供从0402到2512五种标准尺寸,能够满足不同场景下的需求。

    2. 技术参数


    JR系列高功率跳线电阻的技术参数如下:
    - 尺寸: 0402、0603、0805、1206、2512
    - 最大电阻值: ≤0.2 mΩ(0402到2512尺寸)
    - 最大电流: 20A(0402),26A(0603),35A(0805),40A(1206),100A(2512)
    - 额定功率: 0.2W(0402)、0.135W(0603)、0.245W(0805)、0.32W(1206)、2W(2512)
    - 耐热能力: -55°C至150°C(部分型号可达170°C)
    - 绝缘电阻: ≥100 MΩ
    - 焊料浸渍: 245±5°C,2±0.5秒

    3. 产品特点和优势


    JR系列高功率跳线电阻的主要特点包括:
    - 超低电阻: 最大电阻范围为0.5mΩ到0.2mΩ,能够有效减少对电路的影响。
    - 大电流承载能力: 最大电流处理能力达到100A,满足高强度电流需求。
    - 优异的温度稳定性: 在宽广的温度范围内表现出色的稳定性和可靠性。
    - 高绝缘电阻: 绝缘电阻高达100MΩ,确保电路的安全运行。
    - 多种尺寸选择: 五种标准尺寸(0402至2512),适应不同的应用场景。

    4. 应用案例和使用建议


    JR系列高功率跳线电阻广泛应用于电源管理、电池管理系统及汽车电子等领域。例如,在电动车充电系统中,这些电阻器用于确保电流的平稳流动并保护电路不受损坏。在使用过程中,建议根据具体应用需求选择合适的尺寸和规格,并严格按照焊接温度和时间参数进行焊接,以确保最佳性能。

    5. 兼容性和支持


    JR系列高功率跳线电阻与多数电子元件和设备兼容,可用于各种标准焊接工艺。制造商提供了详细的焊接指导和技术支持,帮助客户正确安装和使用产品。此外,用户还可获得产品保修和维修服务。

    6. 常见问题与解决方案


    - 问题: 焊接时出现虚焊现象。
    - 解决方法: 调整焊接温度和时间,确保温度在245±5°C,时间在2±0.5秒内。
    - 问题: 使用过程中发现电阻值发生变化。
    - 解决方法: 检查焊接质量,确保焊接无瑕疵;检查工作环境温度,确保不超过最大工作温度。

    7. 总结和推荐


    综上所述,JR系列高功率跳线电阻以其卓越的性能和广泛的应用场景,成为高性能电子设备的理想选择。强烈推荐使用此产品,特别是在需要高电流承载能力和低电阻值的应用中。

JR0402X20E参数

参数
电阻值
精度 -
额定功率 200mW
温度系数 -
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
