B12J15KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 15KΩ ±5% 12W ±260ppm/℃ 通孔安装 44.45mm(长度)
供应商型号: B12J15KE-ND
供应商: Digi-Key
标准整包数: 1
OHMITE 通孔电阻 B12J15KE

B12J15KE概述


    产品简介

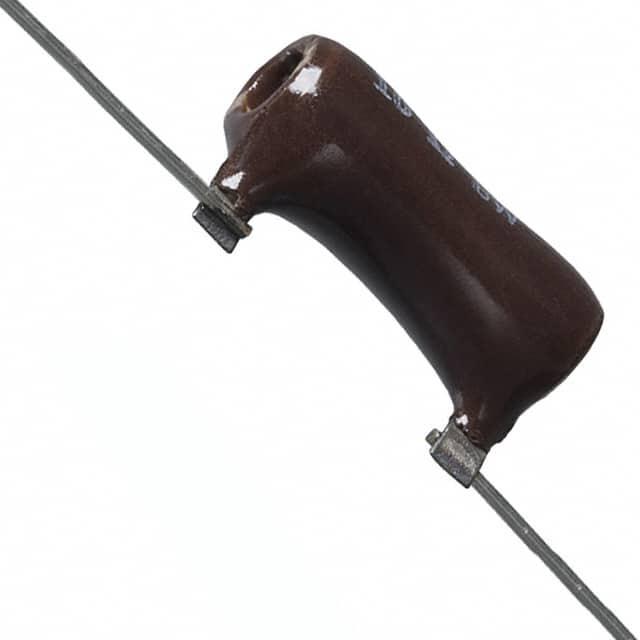

    Ohmite的200系列布朗魔鬼(Brown Devil®)电阻器是一款小巧而耐用的功率电阻器。它采用全焊接结构,具有耐火且无铅的釉质涂层,能够在高温环境下表现出色。该系列电阻器特别适合需要高可靠性、长使用寿命的应用场景。其空心核心设计便于通过支架或贯穿螺栓进行刚性安装,因此在工业控制、电源系统及测试设备等领域具有广泛应用。

    技术参数


    | 参数 | 值 |

    | 额定功率 | B5:5.25W,B8:8W,B12:12W,B20:20W |
    | 电阻范围 | B5:0.1-20KΩ,B8:0.03-25KΩ,B12:0.08-51KΩ,B20:0.1-100KΩ |
    | 引脚尺寸 | B5/B8:20AWG,B12/B20:18AWG |
    | 最大电压 | B5:187V,B8:250V,B12:625V,B20:750V |
    | 耐温范围 | 线性降额至25℃为100%,至350℃为0% |
    | 温度系数 | ≤5Ω:±400ppm/℃,>5Ω:±260ppm/℃ |
    | 绝对最大电流 | 使用公式P/R计算得出 |

    产品特点和优势


    - 坚固耐用:无铅釉质涂层确保了优异的耐热性和化学稳定性。
    - 灵活安装:内部空心设计允许使用支架或贯穿螺栓实现稳定安装。
    - 环保合规:符合RoHS标准,提供绿色制造选项。
    - 高性能:高功率密度设计使其成为紧凑型设备的理想选择。

    应用案例和使用建议


    布朗魔鬼电阻器广泛应用于需要承受高能量负载的场合,如电机启动电路、电力变换设备以及逆变器等。对于需要精确控制温度的应用场景,用户可考虑结合热管理系统来优化性能。此外,在极端环境中,建议定期检查连接点以防止松动或腐蚀。

    兼容性和支持


    该系列产品与大多数主流电子平台兼容,并且制造商提供了详尽的技术文档和支持服务。客户可以通过官方渠道获取定制化解决方案和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值漂移 | 检查焊接质量并确认安装环境是否符合要求。 |
    | 高温下过早失效 | 确保周围空气流通良好,避免长时间暴露于超高温区域。 |
    | 安装后无法正常工作 | 核实所有连接正确无误,重新测试系统。 |

    总结和推荐


    综上所述,Ohmite的200系列布朗魔鬼电阻器凭借其卓越的耐用性、灵活性及高性价比,在工业自动化、能源管理和通信基础设施等多个领域展现了强大的竞争力。如果您正在寻找一款能够应对苛刻条件的小型高性能电阻器,那么这款产品将是您不可错过的选择。强烈推荐给寻求可靠解决方案的专业工程师们。

B12J15KE参数

参数
电阻值 15KΩ
精度 ±5%
额定功率 12W
温度系数 ±260ppm/℃
长*宽*高 44.45mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

B12J15KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

B12J15KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE B12J15KE B12J15KE数据手册

B12J15KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
