OX330KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 33Ω ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX330KE
供应商: Master
标准整包数: 100

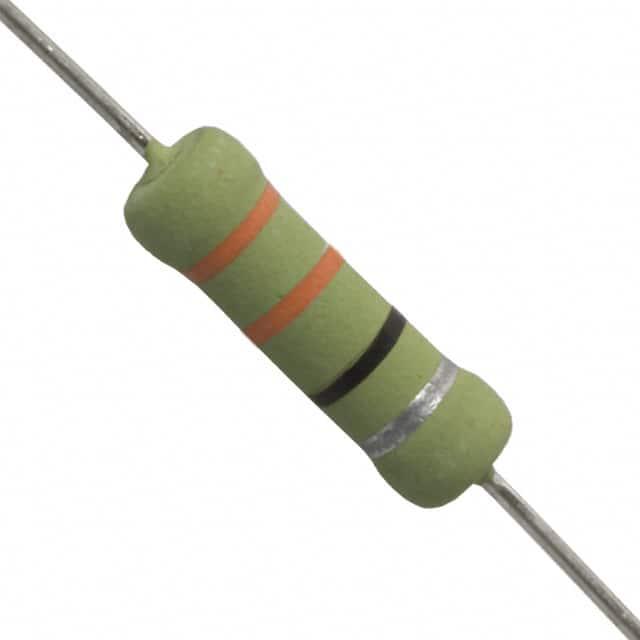

OHMITE 通孔电阻 OX330KE

OX330KE概述

    OX/OY Series 陶瓷电阻器技术手册

    产品简介


    OX/OY系列固定陶瓷电阻器是适用于脉冲、高能量及高压电源的理想选择。它们广泛应用于各类电路,如尖峰功率吸收、RC阻尼电路和冲击电流限制电路。与碳复合材料电阻器相比,OX/OY电阻器更易于采购,为用户提供了一种更为可靠的替代方案。

    技术参数


    以下是OX/OY系列陶瓷电阻器的关键技术参数:
    - 类型:固定陶瓷电阻器
    - 功率等级:
    - OX 系列:1瓦特
    - OY 系列:2瓦特
    - 电阻范围:
    - OX 系列:3.3Ω至100kΩ
    - OY 系列:3.3Ω至1MΩ
    - 额定电压:
    - OX 系列:300伏特
    - OY 系列:400伏特
    - 耐压强度:
    - OX 系列:500伏特
    - OY 系列:700伏特
    - 最大过载电压:
    - OX 系列:600伏特
    - OY 系列:800伏特
    - 脉冲耐受电压(100次脉冲):
    - OX 系列:14千伏
    - OY 系列:20千伏
    - 工作温度范围:-40°C 至 +220°C
    - 温度系数:-1300 ± 300 ppm/°C
    - 容差:±10%
    - 防潮性测试:1000小时,40°C,90%-95%RH,误差小于±5%

    产品特点和优势


    - 高可靠性:OX/OY系列陶瓷电阻器可承受高能量脉冲,非常适合用于需要频繁应对高功率负载的应用场合。
    - 替换能力:可直接替换碳复合材料电阻器,避免了供应链中断的问题。
    - 高耐压:能够在极端工作环境下提供可靠的性能,特别适合于高电压电路。
    - 宽广的工作范围:-40°C 至 +220°C 的宽广工作温度范围使得其能在各种环境中稳定工作。

    应用案例和使用建议


    OX/OY系列陶瓷电阻器广泛应用于各种高压和高能量密度的应用场景,如:
    - 电源供应:在高电压电源供应系统中,这些电阻器能够有效地抑制过压峰值。
    - 脉冲电路:用于脉冲电流的限流和保护电路。
    - 阻尼电路:通过将这些电阻器集成到RC阻尼电路中,能够有效吸收和减少系统中的电能突变。
    建议在实际应用中考虑以下几个方面以优化效果:
    - 散热设计:由于其工作温度范围较广,需确保良好的散热条件,避免因过热导致性能下降。
    - 环境因素:考虑到湿度对电阻器的影响,在潮湿环境中需增加适当的防护措施。
    - 负载匹配:确保电阻器的负载匹配适当,以防止过热和损坏。

    兼容性和支持


    OX/OY系列陶瓷电阻器采用无铅焊锡轴向终端,硅酮陶瓷涂层。它们的尺寸和封装适用于标准电路板安装,且符合RoHS标准。厂商提供了详细的订单和包装指南,如使用带卷或散装形式,便于客户根据需求选择。

    常见问题与解决方案


    - 问题:电阻器过热
    - 解决方案:检查电路中的负载情况,确保其不超过额定功率。如果有必要,添加额外的散热装置。

    - 问题:无法达到额定电压
    - 解决方案:检查连接是否正确,以及是否存在其他外部干扰。如问题仍然存在,联系厂商进行进一步诊断。

    总结和推荐


    综上所述,OX/OY系列陶瓷电阻器具有出色的性能和可靠性,适用于多种高压和高能量密度的应用场景。它们在抗脉冲能力和高耐压方面的表现尤为突出,同时具备良好的温度稳定性。鉴于其广泛的适用性和优良的性能,强烈推荐给需要高性能电阻器的工程师和技术人员。

OX330KE参数

参数
电阻值 33Ω
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OX330KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX330KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX330KE OX330KE数据手册

OX330KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.4715 ¥ 12.2349
300+ $ 1.4497 ¥ 12.0537
500+ $ 1.1236 ¥ 9.3373
1000+ $ 1.0698 ¥ 8.7604
2500+ $ 0.8113 ¥ 6.6437
5000+ $ 0.7997 ¥ 6.5487
7500+ $ 0.7448 ¥ 6.0994
10000+ $ 0.7448 ¥ 6.0994
库存: 400
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1223.49
