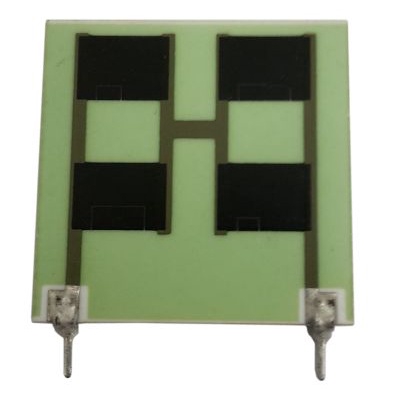

FCR10 4K7 J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±50ppm/℃ 4.7KΩ 10W 焊接安装 25.4mm*2.54mm*25.4mm
供应商型号: 8644043
供应商: 海外现货
标准整包数: 1
OHMITE 其它固定电阻 FCR10 4K7 J

FCR10 4K7 J概述

    # FCR厚膜功率电阻器技术手册

    产品简介


    FCR系列厚膜功率电阻器采用氧化铝基板和先进的厚膜技术制造,提供比传统径向封装更高的功率密度。这种设计显著减少了所需电路板的空间,使其成为高功率密度应用的理想选择。FCR电阻器适用于广泛的工业、消费类电子产品及通信领域,尤其适合需要高可靠性、高性能的场景。

    技术参数


    - 型号与规格:FCR5(5瓦特)、FCR10(10瓦特)
    - 额定功率:
    - FCR5:5瓦特
    - FCR10:10瓦特
    - 尺寸(单位:毫米):
    - FCR5:5.08×12.70×25.40
    - FCR10:20.32×25.40×25.40
    - 温度系数:
    - <1R:±450ppm/°C
    - 1R至100R:±100ppm/°C
    - >100R:±50ppm/°C
    - 额定工作电压:
    - 交流350V,直流500V通过玻璃封装
    - 交流1000V,直流1500V通过基板
    - 最大工作电压:不超过额定功率对应的电压值
    - 耐过载能力:5倍额定功率,但平均一秒内的耗散不应超过额定瓦数
    - 降额曲线:25°C时100%,到180°C时为0%
    - 终端材料:镀焊磷青铜,间距2.54毫米

    产品特点和优势


    - 高操作温度:能够在恶劣环境下稳定运行。
    - 高功率密度:利用先进工艺实现高效能输出。
    - 环保合规:符合RoHS标准。
    - 广泛电阻范围:满足多样化需求。
    - 节省空间设计:紧凑型结构减少电路板占用面积。

    应用案例和使用建议


    FCR电阻器因其卓越的性能被广泛应用于电源转换、电机控制等领域。例如,在电力电子设备中作为限流电阻使用,能够有效保护下游组件免受电流冲击损害。安装时建议确保良好的散热条件以延长使用寿命,并遵循制造商提供的指导手册进行正确连接。

    兼容性和支持


    该系列产品与其他标准电子元件具有良好的兼容性。ARCOL公司提供全面的技术支持服务,包括产品咨询、故障排查等,确保客户能够顺利部署并充分利用这些高性能器件。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动瞬间出现异常噪音 | 检查接线是否牢固,确认无虚焊现象 |
    | 温度过高导致性能下降 | 改善散热措施,如增加风扇辅助降温 |

    总结和推荐


    总体而言,FCR系列厚膜功率电阻器凭借其出色的性能表现、灵活的应用场景以及优质的客户服务,在市场上占据了一席之地。对于追求高品质、高可靠性的应用场景来说,这款产品无疑是一个极佳的选择。因此,强烈推荐给需要此类特性的专业人士选用。

FCR10 4K7 J参数

参数
精度 ±5%
额定功率 10W
电阻个数 -
引脚数量 -
电阻值 4.7KΩ
温度系数 ±50ppm/℃
长*宽*高 25.4mm*2.54mm*25.4mm
安装方式 焊接安装

FCR10 4K7 J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

FCR10 4K7 J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE FCR10 4K7 J FCR10 4K7 J数据手册

FCR10 4K7 J封装设计

查看详情并下载
Symbol
Footprint
3D Model
