B8J30RE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 30Ω ±5% 8W ±260ppm/℃ 通孔安装 25.4mm(长度)
供应商型号: B8J30RE
供应商: Master
标准整包数: 25

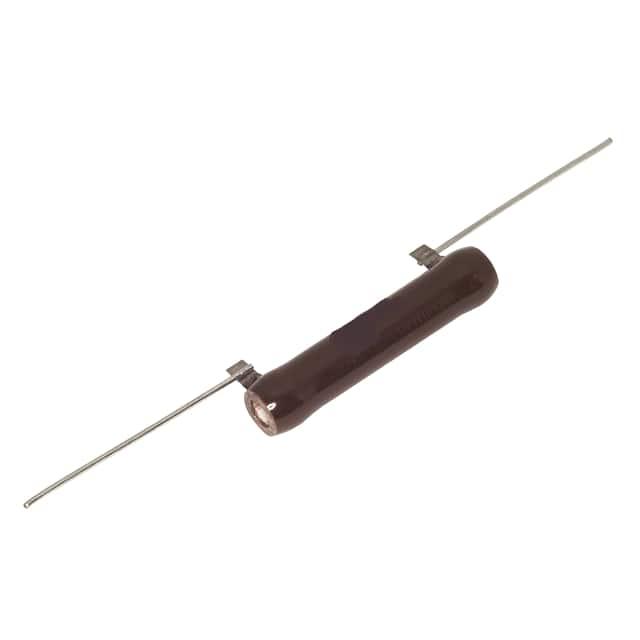

OHMITE 通孔电阻 B8J30RE

B8J30RE概述

    Brown Devil® Vitreous Enamel Power Resistor: Comprehensive Guide

    产品简介


    Brown Devil®是Ohmite推出的一款小型高耐用性功率电阻。它采用全焊接结构,并配有耐火焰、无铅玻璃釉涂层,确保在高温环境下表现出色。其独特的空心芯结构设计,适用于通过支架或通孔螺栓进行刚性安装。虽然不包含安装支架,但这种设计显著提升了其适用范围和安装灵活性。

    技术参数


    Brown Devil®系列产品包括多个型号,具体的技术参数如下:
    | 型号 | 功率(W) | 阻值范围(Ω) | 引线尺寸(AWG) | 最大电压(V) |

    | B5 | 5.25 | 0.1-20K | 20 | 187 |
    | B8 | 8.0 | 0.03-25K | 18 | 250 |
    | B12 | 12.0 | 0.08-51K | 18 | 625 |
    | B20 | 20.0 | 0.1-100K | 18 | 750 |
    此外,Brown Devil®还提供非感应版本,即在其型号前加上"N"标识(例如:B5NJ10RE)。此外,还可选择Centohm或硅胶涂层,具体细节请咨询Ohmite。

    产品特点和优势


    1. 无铅玻璃釉涂层:提供出色的耐热和防潮保护。
    2. 全焊接结构:增强机械强度和可靠性。
    3. 自支撑终端安装选项:方便灵活安装。
    4. 高功率等级:适应多种应用需求。
    5. RoHS合规:环保标准达标。
    6. 可选非感应绕线:降低电磁干扰。

    应用案例和使用建议


    Brown Devil®系列产品广泛应用于各种电力系统和工业控制设备中。例如,在电动汽车充电站、风力发电设备和电源供应器中,它能有效处理高电流负载。建议根据具体应用需求选择合适的型号,特别是在高压或高功率应用场合中要特别注意。

    兼容性和支持


    Brown Devil®产品具有广泛的兼容性,适用于多数电子电路板和其他电气装置。对于客户支持和技术援助,Ohmite提供了详尽的文档资源和在线技术支持。

    常见问题与解决方案


    1. 温度稳定性问题:由于温度系数较高,可采取外部冷却措施或调整电路设计以减小温度波动影响。
    2. 高电压击穿:确保应用电压不超过产品最大电压限制,并考虑使用过电压保护设备。
    3. 机械损坏:建议定期检查安装情况,及时更换磨损部件。

    总结和推荐


    Brown Devil®系列电阻凭借其优异的性能参数、坚固的结构设计及多样化的选择,在工业应用中展现出卓越的表现。无论是追求高效稳定的电力管理还是需要紧凑型设计的产品,Brown Devil®都是理想的选择。我们强烈推荐这款产品给寻求高性能电阻解决方案的专业人士。

B8J30RE参数

参数
电阻值 30Ω
精度 ±5%
额定功率 8W
温度系数 ±260ppm/℃
长*宽*高 25.4mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

B8J30RE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

B8J30RE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE B8J30RE B8J30RE数据手册

B8J30RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.5802 ¥ 38.0823
50+ $ 4.3382 ¥ 36.0703
100+ $ 4.3164 ¥ 35.8891
250+ $ 4.1775 ¥ 34.0479
500+ $ 4.0755 ¥ 33.374
1000+ $ 4.0554 ¥ 33.2099
2500+ $ 4.0354 ¥ 33.0457
5000+ $ 4.0354 ¥ 33.0457
库存: 226
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 952.05
直接购买
加入购物车
