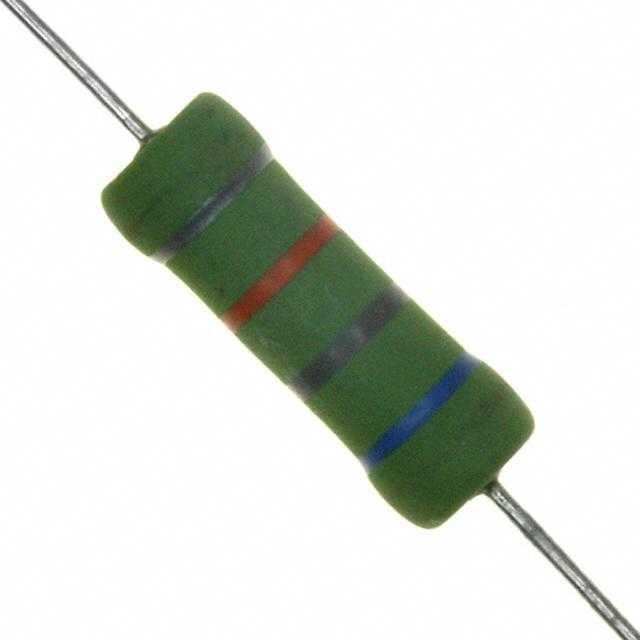

OY683KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 68KΩ ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: OY683KE-ND
供应商: Digi-Key
标准整包数: 1
OHMITE 通孔电阻 OY683KE

OY683KE概述

    OX/OY Series 固定陶瓷电阻技术手册

    产品简介


    OX/OY系列固定陶瓷电阻是一种理想的电路保护元件,适用于需要承受高电压、高能量或高峰值功率的应用。它们特别适合于高电压电源、RC吸收电路和浪涌限制器。与碳成分电阻相比,OX/OY系列陶瓷电阻更容易获取,因此成为替代碳成分电阻的理想选择。这些电阻主要用于要求高性能的电子设备,能够有效地提高系统的可靠性和耐用性。

    技术参数


    - 额定功率:OX系列为1瓦特,OY系列为2瓦特。
    - 阻值范围:OX系列为3.3Ω至100kΩ,OY系列为3.3Ω至1MΩ。
    - 最大工作电压:OX系列为300V,OY系列为400V。
    - 脉冲耐受能力:OX系列为14kV,OY系列为20kV(注意脉冲不是直接施加到电阻上)。
    - 热冲击和湿度测试:通过MIL-STD-202方法验证,温度变化在±5%范围内。
    - 其他参数:脉冲响应周期数可达20,000次,且温度系数为-1300±300ppm/℃。

    产品特点和优势


    - 替换性:能够替代市面上常见的1瓦特和2瓦特碳成分电阻。
    - 高能密度:满足高能密度的需求,特别适用于瞬态高压脉冲。
    - 稳定性:具有良好的温度稳定性和抗脉冲能力,确保长期可靠性。
    - 高性价比:相比于碳成分电阻,易于获取且价格更优。

    应用案例和使用建议


    - 高电压电源:例如在开关电源中作为保护元件,提高系统可靠性。
    - RC吸收电路:适用于减少逆变器和电动机等负载产生的电压尖峰。
    - 浪涌限制器:用于电网波动较大场合下的浪涌保护。
    - 使用建议:在设计时考虑电路的具体需求,合理配置电阻参数以确保最佳性能。同时要注意在高脉冲条件下使用时的热管理和散热措施。

    兼容性和支持


    - 兼容性:OX/OY系列电阻与多种设备兼容,尤其是需要高电压和高能密度的应用场合。
    - 支持服务:厂商提供详细的使用手册和技术支持,确保客户在使用过程中获得充分的技术指导。

    常见问题与解决方案


    - 问题一:电阻值不稳定。
    - 解决方法:确认安装是否正确,检查电路是否存在过载现象。
    - 问题二:使用中温度过高。
    - 解决方法:增加散热措施,如外加散热片或调整电路布局以改善通风条件。
    - 问题三:阻值超出预期。
    - 解决方法:仔细检查电路连接情况,必要时更换合适的型号。

    总结和推荐


    OX/OY系列固定陶瓷电阻凭借其优良的耐高温性能、抗脉冲能力和稳定的阻值表现,在高电压和高能量需求的电子设备中表现出色。它们不仅能够替代传统碳成分电阻,还能显著提升系统整体的可靠性和效率。对于需要高电压、高能量和高峰值功率的应用场合,OX/OY系列电阻是一个理想的选择。因此,我强烈推荐使用这款产品。

OY683KE参数

参数
电阻值 68KΩ
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售

OY683KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY683KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY683KE OY683KE数据手册

OY683KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.1364 ¥ 34.9526
10+ $ 2.781 ¥ 23.4995
25+ $ 2.3254 ¥ 19.461
50+ $ 2.1048 ¥ 17.6141
100+ $ 1.9172 ¥ 16.0449
250+ $ 1.7117 ¥ 14.3249
500+ $ 1.5831 ¥ 13.2486
1000+ $ 1.4739 ¥ 12.3347
5000+ $ 1.2796 ¥ 10.7089
库存: 260
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.95
