OD151JE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 150Ω ±5% 250mW 插件 通孔安装 7mm(长度)
供应商型号: 10B-2427369-4
供应商: 国内现货
标准整包数: 1

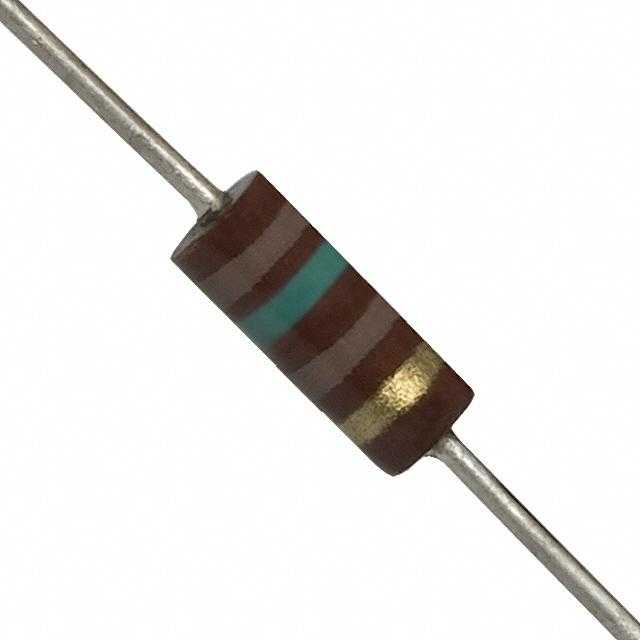

OHMITE 通孔电阻 OD151JE

OD151JE概述

    电子元器件技术手册:Little Demon® 碳化复合型压铸电阻



    1. 产品简介



    Ohmite公司的Little Demon®系列碳化复合型压铸电阻是一款体积小巧且可靠的电子元件。这类电阻主要用于电信号处理和控制电路中,具有出色的强度和稳定性。它们适用于多种工业和消费电子产品,包括通信设备、医疗设备、测量仪器及家电等。


    2. 技术参数



    | 参数 | 值(OD) | 值(OF) |
    |----------------|--------------|--------------|
    | 电阻范围(Ω) | 2.2 - <100K | 2.2 - <100K |
    | ±100K - 5.6M | 100K - 20M
    | 额定功率(W) | 0.25 | 0.50 |
    | 最大电压(V) | 250 | 350 |
    | 绝缘耐压(VAC) | 500 | 700 |
    | 尺寸(英寸) | 0.276 x 0.098 | 0.406 x 0.150 |
    | 铅直径(英寸) | 0.024 | 0.028 |


    3. 产品特点和优势



    Little Demon® 系列电阻具备以下显著特点:
    - 绝缘性:具有高介电强度,由模制酚醛外壳制成,提供出色的绝缘性能。
    - 坚固性:采用模制工艺,将终端、绝缘体和电阻元件集成在一个单元中,使其更坚固耐用。
    - 高脉冲承受能力:比薄膜电阻能够承受更大的瞬时脉冲和更高的电压。
    - 兼容性:相当于“Mil”系列中的RC07、RC20和RC32类型,可广泛应用于各类设备。
    - 阻值精度:±5%(小于100KΩ),±10%(大于100KΩ)。


    4. 应用案例和使用建议



    这些电阻适用于需要较高电压和脉冲承受能力的场合,如通信设备和电力系统。建议在高温环境下使用时注意散热,避免过热影响电阻的性能。


    5. 兼容性和支持



    这些电阻可以与市场上常见的设备和模块兼容。制造商提供了详细的使用指南和技术支持服务,以帮助客户解决安装和调试过程中遇到的问题。


    6. 常见问题与解决方案



    - 问题:焊接时电阻值变化较大。
    - 解决方案:确保焊接温度和时间符合要求,并避免焊料接触电阻本体。
    - 问题:存储时受潮导致电阻值变化。
    - 解决方案:建议在干燥环境下储存,并在焊接操作后立即使用。


    7. 总结和推荐



    总体而言,Little Demon® 系列碳化复合型压铸电阻以其高可靠性、优异的抗冲击能力和广泛的适用性,在多个应用领域表现出色。对于需要高性能电阻的应用场合,强烈推荐选用此类产品。如果您的应用需要应对极端环境或具有高脉冲承受需求,这些电阻将是理想的选择。

OD151JE参数

参数
电阻值 150Ω
精度 ±5%
额定功率 250mW
温度系数 -
长*宽*高 7mm(长度)
通用封装 插件
安装方式 通孔安装
零件状态 在售

OD151JE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OD151JE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OD151JE OD151JE数据手册

OD151JE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ ¥ 3.7166
100+ ¥ 3.0702
3000+ ¥ 2.5417
库存: 1452
起订量: 60 增量: 1
交货地:
最小起订量为:40
合计: ¥ 148.66
