OX123KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 12KΩ ±10% 1W -1600ppm/℃~-1000ppm/℃ 插件 通孔安装 16.5mm(长度)
供应商型号: N-OX123KE
供应商: 云汉优选
标准整包数: 1

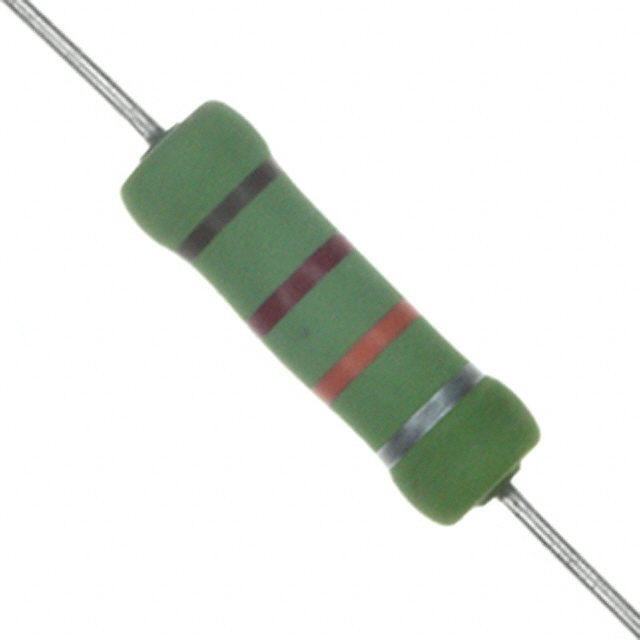

OHMITE 通孔电阻 OX123KE

OX123KE概述


    产品简介


    OX/OY系列固定陶瓷电阻器是针对需要处理高能量需求、高脉冲电压和高能量密度的应用而设计的高性能电阻元件。该系列产品特别适合于高电压电源、R-C阻尼电路和浪涌抑制器等场合。它们能够替代传统的碳化物电阻器(碳膜电阻),解决了碳化物电阻器供应困难的问题。OX/OY系列电阻器以其卓越的性能成为许多电路设计的理想选择。

    技术参数


    | 参数名称 | 技术指标 |

    | 产品型号 | OX(1W)、OY(2W) |
    | 电阻范围 | 3.3Ω至1MΩ |
    | 允许误差 | ±10% |
    | 最大功率(70℃自由空气) | OX: 1W,OY: 2W |
    | 工作电压范围 | OX: 300V,OY: 400V |
    | 脉冲耐受电压 | OX: 14kV,OY: 20kV |
    | 绝缘强度 | OX: 500V,OY: 700V |
    | 温度系数 | -1300±300 ppm/℃ |
    | 工作温度范围 | -40℃至+220℃ |
    | 脉冲耐久性 | ≥20,000次 |

    产品特点和优势


    OX/OY系列电阻器具备以下特点和优势:
    1. 高性能替代:可替换传统碳化物电阻器,尤其适用于难以采购的情况。
    2. 高可靠性:能够承受高能量冲击和高电流脉冲,满足严格的电路要求。
    3. 宽温区适应性:工作温度范围宽(-40℃至+220℃),适合恶劣环境。
    4. 高精度:允许误差仅为±10%,保证了电路设计的精确性。
    5. 环保合规:符合RoHS标准,对环境友好。

    应用案例和使用建议


    应用案例:
    1. 高电压电源:在高电压电路中提供稳定电阻性能。
    2. 阻尼电路:用于抑制尖峰电压,保护其他敏感元件。
    3. 浪涌抑制器:吸收瞬间电流冲击,避免设备损坏。
    使用建议:
    1. 在选择电阻值时,需根据具体电路的负载和电流需求进行合理匹配。
    2. 在高功率应用中,注意散热设计,避免因过热导致性能下降。
    3. 对于高脉冲环境,确保电路设计具有良好的保护机制。

    兼容性和支持


    兼容性:
    - OX/OY系列电阻器可以直接替换现有系统中的碳化物电阻器,无需更改电路布局。
    - 支持标准引脚封装,易于集成到多种设备中。
    支持:
    - 提供全面的技术文档和应用指南。
    - 厂商提供技术支持服务,包括故障排查和定制化产品咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 脉冲耐久性不足 | 确保电路中正确设置滤波电容器以降低脉冲影响。 |
    | 高温环境下电阻值不稳定 | 使用散热器或降低电路功耗以控制温度上升。 |
    | 电阻器表面过热 | 检查安装位置是否通风良好,必要时增加散热措施。 |

    总结和推荐


    OX/OY系列固定陶瓷电阻器凭借其出色的性能参数和广泛的适用性,在高能效和高功率电路设计中表现出色。无论是替代传统电阻器还是作为新项目的核心组件,该系列都展现了强大的竞争力。对于需要高可靠性和高稳定性的应用场合,我们强烈推荐此产品。此外,厂商的支持服务也为用户提供了充分的信心保障。综上所述,OX/OY系列是一款值得信赖的优质电阻解决方案。

OX123KE参数

参数
电阻值 12KΩ
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OX123KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX123KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX123KE OX123KE数据手册

OX123KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 1.5794 ¥ 13.4249
200+ $ 1.3081 ¥ 11.1189
400+ $ 1.2648 ¥ 10.7508
500+ $ 1.0608 ¥ 9.0168
1000+ $ 0.8262 ¥ 7.0227
5000+ $ 0.7242 ¥ 6.1557
10000+ $ 0.6732 ¥ 5.7222
25000+ $ 0.6528 ¥ 5.5488
库存: 350
起订量: 75 增量: 1
交货地:
最小起订量为:75
合计: ¥ 1006.86
