55J10RE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 10Ω ±5% 5W ±50ppm/℃ 插件,D8XL21MM 导线安装 21mm(长度)
供应商型号: 55J10RE-ND
供应商: Digi-Key
标准整包数: 1

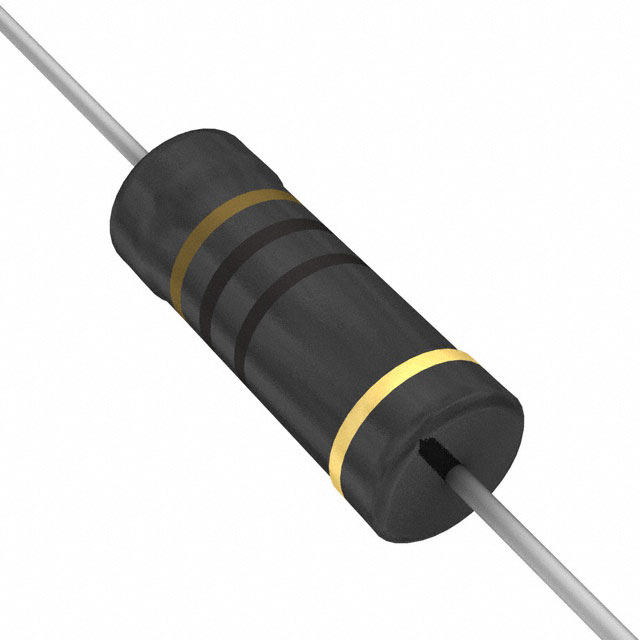

OHMITE 通孔电阻 55J10RE

55J10RE概述


    产品简介


    Ohmite 50系列硅涂层线绕功率电阻是一种经济高效的解决方案,适用于自动化生产环境中。这些电阻采用全焊接结构,结合高纯度氧化铝陶瓷芯和高品质无铅铜线,不仅提供优越的热特性,还通过RoHS标准认证。50系列涵盖多种阻值范围,从低阻值到高阻值,广泛应用于工业控制和自动化系统。

    技术参数


    - 额定功率:
    - 53J系列:3W @ 25°C
    - 55J系列:5W @ 25°C
    - 阻值范围:
    - 53J系列:0.1Ω至10kΩ
    - 55J系列:0.1Ω至20kΩ
    - 电压限制:
    - 53J系列:150V
    - 55J系列:200V
    - 温度系数:
    - 0.1Ω及以下:±90 ppm/°C
    - 0.1Ω至99Ω:±50 ppm/°C
    - 100Ω及以上:±30 ppm/°C
    - 耐久性:
    - 短期过载:5X额定功率,持续5秒(53J系列);10X额定功率,持续5秒(55J系列)
    - 负载寿命:1000小时(1.5小时通电,0.5小时断电循环)

    产品特点和优势


    - 坚固耐用:全焊接结构确保产品具备良好的机械稳定性和抗振能力。
    - 高效生产:优化的设计便于大批量生产和测试,提供更高的经济效益。
    - 定制化选项:可根据客户需求生产特殊阻值的产品。

    应用案例和使用建议


    50系列电阻常用于工业控制系统、电源转换设备、加热电路等领域。例如,在一个需要恒定电流调节的加热系统中,50系列电阻可以作为负载电阻来实现精确的温度控制。
    使用建议:
    - 在高环境温度下使用时,考虑降额使用以延长使用寿命。
    - 选择合适的阻值,避免过载风险。

    兼容性和支持


    50系列电阻具有广泛的兼容性,可与其他常见电子元件和设备无缝集成。Ohmite公司为客户提供技术支持和维修服务,确保产品在使用过程中保持最佳状态。

    常见问题与解决方案


    1. 问:产品在高环境温度下的表现如何?
    - 解:需进行降额使用。参考产品手册中的温度-功率曲线进行合理调整。

    2. 问:如果需要特殊阻值怎么办?
    - 解:可以联系厂商定制特殊阻值,满足特定需求。

    总结和推荐


    综上所述,Ohmite 50系列硅涂层线绕功率电阻是一款可靠且经济高效的电子元件,适用于多种工业应用场景。其坚固的构造、优化的生产流程以及定制化服务使其在市场上具备较强的竞争力。对于需要高性能、低成本功率电阻的应用场合,强烈推荐使用Ohmite 50系列电阻。

55J10RE参数

参数
电阻值 10Ω
精度 ±5%
额定功率 5W
温度系数 ±50ppm/℃
长*宽*高 21mm(长度)
通用封装 插件,D8XL21MM
安装方式 导线安装
零件状态 在售
包装方式 散装

55J10RE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

55J10RE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 55J10RE 55J10RE数据手册

55J10RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6905 ¥ 14.2847
10+ $ 1.1098 ¥ 9.3774
25+ $ 0.8942 ¥ 7.5563
50+ $ 0.8018 ¥ 6.7751
100+ $ 0.6963 ¥ 5.827
250+ $ 0.6133 ¥ 5.1326
500+ $ 0.5614 ¥ 4.698
1000+ $ 0.5172 ¥ 4.3285
5000+ $ 0.4387 ¥ 3.6711
库存: 867
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.28
