HS100 2K F

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±1% ±25ppm/℃ 2KΩ 100W 插件 法兰安装 65.2mm*27.3mm*24.1mm
供应商型号: 1623469
供应商: 海外现货
标准整包数: 45

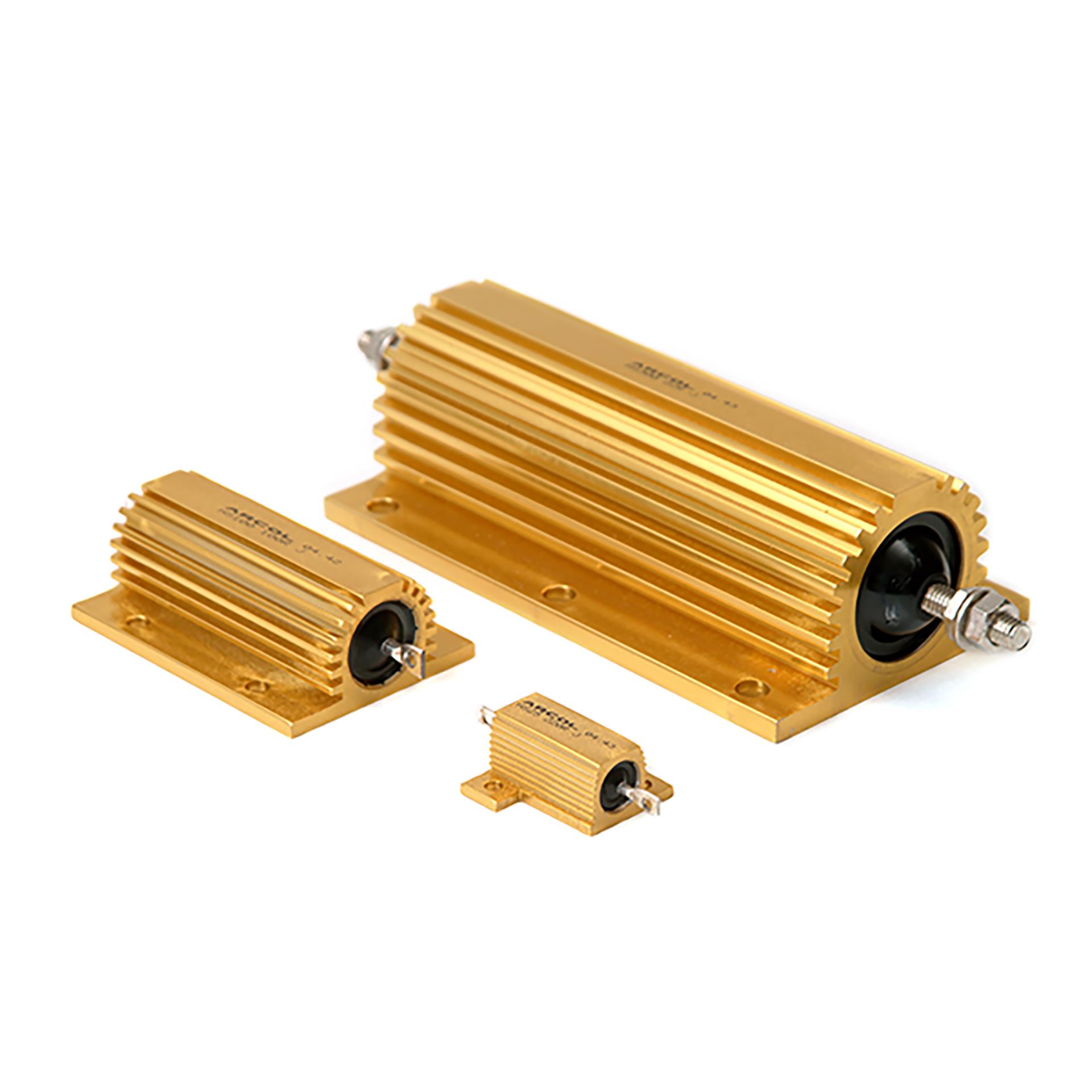

OHMITE 其它固定电阻 HS100 2K F

HS100 2K F概述

    HS Aluminium Housed Resistors

    产品简介


    ARCOL的HS系列铝壳电阻是专为各种功率需求设计的高性能电阻器。这些电阻器符合MIL 18546和IEC 115标准,采用直接散热片安装方式,并使用热传导膏以实现最佳性能。它们适用于广泛的工业应用,包括电源系统、通信设备、工业自动化等,具有高功率密度和卓越的脉冲处理能力。

    技术参数


    以下是ARCOL HS系列铝壳电阻的关键技术规格:
    - 电阻范围:从0.005Ω到100kΩ。
    - 额定功率(在标准散热器上,25°C时):10W至300W。
    - 无散热器时的额定功率(25°C时):6W至60W。
    - 最高绝缘电阻:至少10,000MΩ。
    - 耐受电压:AC峰值电压最高可达1400V,AC有效值电压最高可达1000V。
    - 温度系数(典型值):对于小于1K的电阻,100ppm/℃;大于1K的电阻,25ppm/℃。
    - 热阻抗:不同的型号有不同的最大热阻值,具体数值详见下表。

    产品特点和优势


    - 高功率密度:高功率和体积比,适合紧凑型应用。
    - 定制设计:欢迎定制电阻值和其他特殊要求。
    - 环保:符合RoHS标准。
    - 脉冲处理能力:采用特定绕制工艺以最大化脉冲处理能力。
    - 低电感:NHS系列提供低电感版本,适用于高频应用。

    应用案例和使用建议


    HS系列铝壳电阻广泛应用于电力转换、电机驱动、电源滤波等领域。例如,在开关电源中,这些电阻可用于吸收瞬态电压和电流。使用时应注意:
    - 确保正确安装散热器,并使用热传导膏以降低热阻。
    - 避免超过最大允许的表面温度(200°C),以免损坏电阻。
    - 根据负载条件选择合适功率等级的电阻。

    兼容性和支持


    - 兼容性:HS系列铝壳电阻可与各种散热器和电气连接方式兼容,包括压接、焊接、快速连接等。
    - 技术支持:ARCOL提供详细的技术文档和专业支持,如需特殊终端设计,可联系Arcol销售部门获取帮助。

    常见问题与解决方案


    - 问题1:如何确定合适的电阻值?
    - 解决方案:根据电路中的电压和电流需求计算所需电阻值。具体计算方法请参考相关的电气工程手册。
    - 问题2:如何避免过热?
    - 解决方案:确保散热器尺寸适当,避免过载。如果可能,使用带有散热风扇或其他冷却措施的散热器。
    - 问题3:如何安装电阻?
    - 解决方案:按照手册中的指导正确安装,务必使用热传导膏,确保良好的热接触。

    总结和推荐


    综上所述,ARCOL的HS系列铝壳电阻以其高功率密度、出色的脉冲处理能力和多种安装选项,成为各类工业应用的理想选择。该系列产品在设计和制造过程中严格遵循国际标准,提供优异的电气性能和可靠性。对于需要高效且可靠的电阻解决方案的应用场合,强烈推荐使用ARCOL的HS系列铝壳电阻。

HS100 2K F参数

参数
额定功率 100W
电阻个数 -
引脚数量 -
电阻值 2KΩ
温度系数 ±25ppm/℃
精度 ±1%
长*宽*高 65.2mm*27.3mm*24.1mm
通用封装 插件
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HS100 2K F厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS100 2K F数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS100 2K F HS100 2K F数据手册

HS100 2K F封装设计

查看详情并下载
Symbol
Footprint
3D Model
