30J50RE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 50Ω ±5% 10W 导线安装 46.8mm(长度)
供应商型号: 30J50RE
供应商: Master
标准整包数: 25

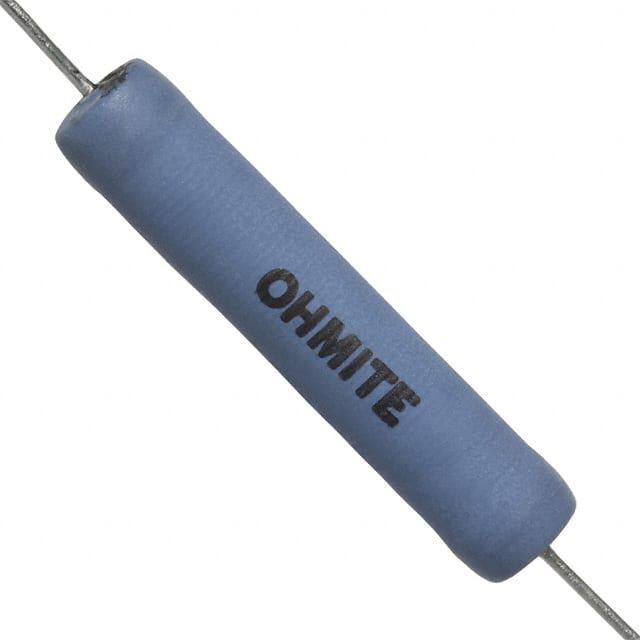

OHMITE 通孔电阻 30J50RE

30J50RE概述

    高能线绕电阻:Ohmite制造的精密电源控制元件
    高能线绕电阻作为电源控制领域的关键元件之一,其独特之处在于通过特殊绕制技术实现了高效的能量转换和管理。Ohmite Manufacturing的高能线绕电阻产品以其卓越的设计和工艺,赢得了市场的广泛认可。本文将详细介绍这些产品的特点、技术规格及其在实际应用中的表现。

    产品简介


    Ohmite Manufacturing公司的高能线绕电阻采用了独特的绕制技术,使得每个电阻器具有较高的有效焦耳额定值。与传统线绕电阻不同,这些高能线绕电阻不依赖于自动绕制设备来降低成本,而是通过精细的绕制工艺确保电阻器的可靠性和稳定性。此类电阻器主要用于需要高性能和高精度的电路设计中,适用于工业、汽车、航空航天等多个领域。

    技术参数


    | 系列 | 类型 | 功率(W) | 电阻值范围(Ω) | 电压(V) |

    | 33Jxxx | 轴向引脚 | 3 | 1Ω - 100Ω | 200V |
    | 35Jxxx | 轴向引脚 | 5 | 1.5Ω - 75Ω | 460V |
    | 30Jxxx | 轴向引脚 | 10 | 2Ω - 150Ω | 1000V |
    | 825JxxxH | 散热安装 | 25 | 1Ω - 150Ω | 520V |
    | RH3R0DBxxxJ | 表面贴装 | 3 | 0.5Ω - 75Ω | 200V |
    这些电阻器的尺寸也非常详细,具体尺寸可以在技术手册中找到。例如:
    | 型号 | 长度(英寸/毫米) | 宽度(英寸/毫米) | 厚度(英寸/毫米) |
    ||
    | 33J: 0.593 / 15.1 | 0.218 / 5.5 | - |
    | 35J: 1.000 / 25.4 | 0.343 / 8.7 | - |
    | 30J: 1.900 / 46.8 | 0.406 / 10.3 | - |
    | RH3R0DBxxxJ: 0.612 / 15.545 | 0.273 / 6.934 | 0.226 / 5.740 |
    | 825JxxxH: 1.938 / 49.23 | 1.080 / 27.43 | 0.546 / 13.87 |

    产品特点和优势


    1. 高效能量管理:采用特殊绕制技术,使得电阻器能够在更高电流下保持稳定性能,从而提高整个系统的效率。
    2. 高标准制造:不允许使用替代电阻丝,也不允许进行研磨调整,保证了每个电阻器的一致性和可靠性。
    3. 多包装选择:提供轴向引脚、表面贴装及散热安装等多种封装形式,以适应不同的应用需求。
    4. RoHS合规:所有产品均符合RoHS标准,环保安全。

    应用案例和使用建议


    Ohmite的高能线绕电阻因其出色的性能和可靠性,在多个行业得到广泛应用。例如,在电源供应单元(PSU)中,这些电阻器可以用于电流检测和限制,确保系统安全稳定运行。对于汽车电子控制系统,它们可以用作稳压和过载保护元件。
    使用建议:
    1. 合理选择型号:根据实际应用中的功率和电压要求,选择合适的型号。
    2. 考虑环境因素:由于部分型号适用于高温环境,应确保良好的散热条件。
    3. 维护检查:定期对电路进行检查和维护,确保长期稳定运行。

    兼容性和支持


    Ohmite提供了多种封装形式的产品,如轴向引脚、表面贴装及散热安装,这大大增加了其与不同类型电路板的兼容性。同时,公司还提供全面的技术支持和服务,包括产品咨询、定制化解决方案和技术文档下载等,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    1. 过载保护不足:增加外部保护电路或使用更高级别的电阻器型号。
    2. 温度过高:增加散热片或采用散热安装型电阻器。
    3. 精度不高:选择精度更高的型号或考虑使用其他类型的电阻器。

    总结和推荐


    Ohmite Manufacturing的高能线绕电阻凭借其卓越的性能和可靠性,在众多领域展现出了强大的市场竞争力。无论是在工业、汽车还是航空航天领域,这些电阻器都能提供可靠的电源管理和电流控制解决方案。因此,我强烈推荐Ohmite的高能线绕电阻给需要高性能、高可靠性的电路设计师们。

30J50RE参数

参数
电阻值 50Ω
精度 ±5%
额定功率 10W
温度系数 -
长*宽*高 46.8mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

30J50RE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

30J50RE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 30J50RE 30J50RE数据手册

30J50RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 2.4089 ¥ 20.029
100+ $ 2.3108 ¥ 19.2133
250+ $ 2.1836 ¥ 18.1461
500+ $ 2.0776 ¥ 16.9332
1000+ $ 2.0151 ¥ 16.5013
2500+ $ 1.9729 ¥ 16.1557
5000+ $ 1.9412 ¥ 15.8965
7500+ $ 1.9412 ¥ 15.8965
库存: 4952
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 500.72
直接购买
加入购物车
