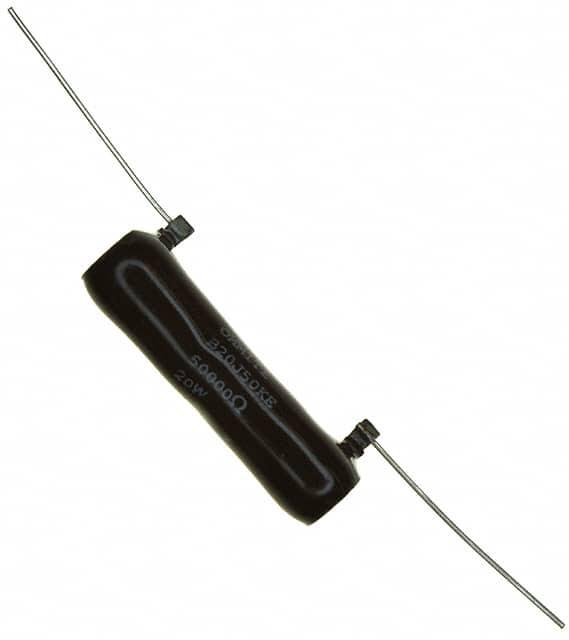

B20J50KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 50KΩ ±5% 20W ±260ppm/℃ 通孔安装 50.8mm(长度)
供应商型号: 2664953
供应商: element14
标准整包数: 1

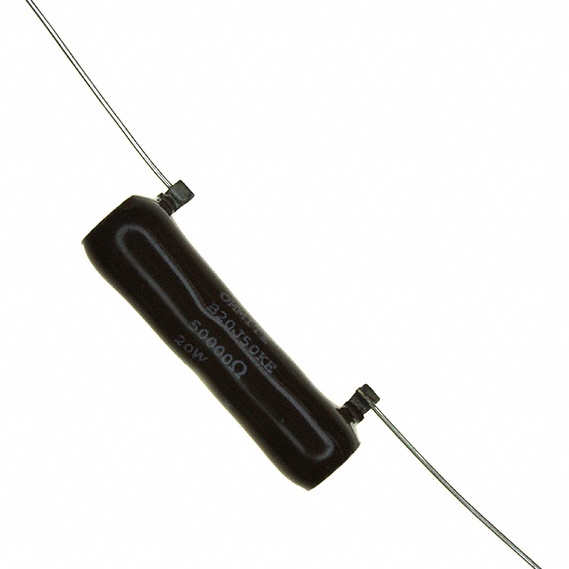

OHMITE 通孔电阻 B20J50KE

B20J50KE概述

    200 系列布朗恶魔玻璃釉功率电阻

    产品简介


    200 系列布朗恶魔玻璃釉功率电阻是来自 Ohmite 的一种小型且非常耐用的功率电阻器。该系列产品采用全焊接结构和耐高温的无铅玻璃釉涂层,能够在高温度下成功运行。200 系列采用空芯结构设计,能够适应通过支架或贯穿螺栓进行刚性安装。此系列电阻器适用于各种严苛的应用环境,例如工业控制、电源供应系统及通信设备。

    技术参数


    | 型号 | 功率 (W) | 阻值范围 (Ω) | 引线直径 (AWG) | 最大电压 (V) |

    | B5 | 5.25 | 0.1-20K | 20 | 187 |
    | B8 | 8.0 | 0.03-25K | 18 | 250 |
    | B12 | 12.0 | 0.08-51K | 18 | 625 |
    | B20 | 20.0 | 0.1-100K | 18 | 750 |
    电气特性:
    - 非感应版本可选,通过在容差代码前添加“N”来指定。
    - 陶瓷核心,适合耐高温应用。
    - 无铅玻璃釉涂层,阻燃,适合恶劣环境。
    - 引脚为镀锡轴向引脚,符合 RoHS 规范,Sn 含量 96%,Ag 3.5%,Cu 0.5%。
    工作环境:
    - 线性降额曲线:+25°C时为100%,至+350°C时为0%。
    - 温度系数:5Ω及以下±400 ppm/°C,以上±260 ppm/°C。
    - 过载能力:额定功率的10倍,持续5秒。

    产品特点和优势


    - 耐高温无铅玻璃釉涂层:确保在极端环境下也能正常运行。
    - 全焊接结构:增强机械强度,提高抗振能力。
    - 非感应设计(可选):减少电磁干扰。
    - RoHS 合规:无铅、无有害物质,满足环保要求。
    - 较高的功率等级:适用于大电流环境,适用于工业级设备。

    应用案例和使用建议


    应用案例:
    - 工业控制:用于电机驱动、变频器中作为限流电阻。
    - 电源供应系统:在电源转换电路中作为功率电阻。
    - 通信设备:电信基站中的直流电源滤波电路。
    使用建议:
    - 在安装时注意使用支架或贯穿螺栓固定,以保证良好的散热效果。
    - 根据具体应用场景选择合适的阻值范围和功率等级。
    - 考虑到高温应用,应确保电阻器周围有足够的空间以便空气流通。

    兼容性和支持


    - 可提供低本 Centohm 或硅涂层版本,具体咨询 Ohmite 客服。
    - 产品提供标准 2 年质保期,并可根据客户需求定制特殊规格。
    - 客户可通过 Ohmite 官方网站查询技术支持资料和配件信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电阻器过热 | 确保正确安装散热器,改善通风条件。|
    | 功率过高导致损坏 | 选择更高功率等级的电阻器。 |
    | 阻值漂移 | 检查连接点是否松动,重新紧固。 |
    | 高温环境下工作不稳定 | 选用具有更高温度系数的产品。 |

    总结和推荐


    综上所述,200 系列布朗恶魔玻璃釉功率电阻凭借其出色的耐高温性能、坚固的设计和广泛的应用场景,在众多同类产品中脱颖而出。无论是在工业控制、电源供应还是通信设备中,都能发挥重要作用。因此,强烈推荐在需要高性能、可靠性和耐用性的应用场合中选用此系列电阻器。如果您对产品有任何疑问或需要进一步的技术支持,建议直接联系 Ohmite 官方客服。

B20J50KE参数

参数
电阻值 50KΩ
精度 ±5%
额定功率 20W
温度系数 ±260ppm/℃
长*宽*高 50.8mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

B20J50KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

B20J50KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE B20J50KE B20J50KE数据手册

B20J50KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
