892SP400K

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±10% -800ppm/℃~2000ppm/℃ 40Ω 1KW 支架安装 609.6mm(长度)
供应商型号: 1945283
供应商: 海外现货
标准整包数: 1

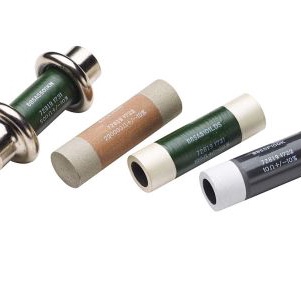

OHMITE 其它固定电阻 892SP400K

892SP400K概述

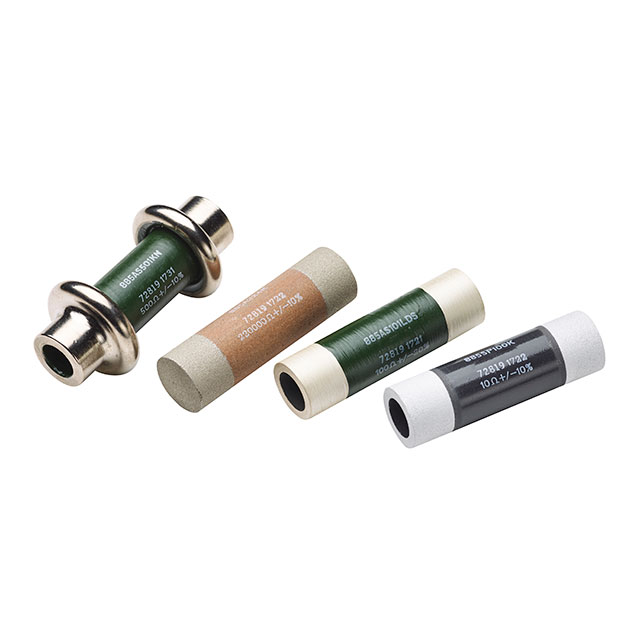

    高能陶瓷管式电阻器:800 & 1000系列技术手册

    产品简介


    Ohmite公司的800 & 1000系列高能陶瓷管式电阻器是专为高功率脉冲电路设计的产品。这些电阻器采用了内部无感和体瓷结构,可以有效地分布能量和功率,减少由于薄膜或线材引起的失效风险。Ohmite提供多种不同材料配方的陶瓷电阻器,适用于各种不同的工业和科研应用需求。

    技术参数


    下表展示了800 & 1000系列高能陶瓷管式电阻器的主要技术规格:
    | 类型 | 长度x直径(英寸) | 电阻范围(Ω) | 额定功率(W) | 峰值能量(J) | 峰值电压(V) |
    |
    | 884SP | 2 x 0.5 | 1.0 - 200 | 22.5 | 250 | 1,000 |
    | 885SP | 2.5 x 0.75 | 1.0 - 130 | 45 | 250 | 1,000 |
    | 885AS | 6.0 x 0.75 | 1.0 - 1200 | 15 | 2800 | 8000 |
    | 885A | 1500 - 220K | 15 | 750 | 3750 |
    电气特性
    - 操作温度范围:Type SP为-55°C至+350°C;Type AS和Type A为-55°C至+230°C
    - 电阻温度系数:Type SP为±0.2到-0.08%/°C;Type AS为±0.0到-0.08%/°C;Type A为±0.0到-0.2%/°C
    - 最大瞬时过载:Type SP为±5%,Type AS为±2%
    工作环境
    - 能量等级高达165kJ,电压等级可达165kV
    - 额定电阻值范围从1Ω到1兆欧姆

    产品特点和优势


    1. 内部无感结构:减少了电感影响,使得能量和功率在电阻体内均匀分布。
    2. 耐高温:Type SP材料可承受最高350°C的操作温度,具有良好的热稳定性。
    3. 多种材料选择:提供了三种不同材料(SP, AS, A),分别适合于不同应用场合的需求。
    4. 高可靠性:经过严格的测试验证,适用于恶劣的工作环境。

    应用案例和使用建议


    应用案例:
    - 电机驱动电路:用于控制电机的启动和停止过程。
    - 高频电路:如射频电路和X射线设备中。
    - 动态刹车:用于车辆或其他机械设备的制动系统中。
    使用建议:
    - 在选择具体型号时,应根据实际需要考虑操作温度和环境条件。
    - 使用油性介质时,需注意使用油性涂层以增强防护效果。

    兼容性和支持


    Ohmite提供多种终端选项,如铝连接帽、径向引脚等,以便于与其他组件集成。客户还可以订购特殊定制版本以满足特定需求。公司还提供了全面的技术支持服务,确保产品在安装和使用过程中遇到的问题能够得到及时解决。

    常见问题与解决方案


    1. 电阻值不稳定:检查环境温度是否超出了工作范围,或者是否存在干扰源。
    2. 过载损坏:确保正确计算负载,并避免长时间过载运行。
    3. 安装不稳固:使用合适的安装夹具固定电阻器,避免因振动导致松动。

    总结和推荐


    综上所述,Ohmite公司的800 & 1000系列高能陶瓷管式电阻器以其出色的性能和广泛的适用性,在多种应用场景中表现优异。无论是对于要求高可靠性的工业设备还是对精度有极高要求的研究机构,这款产品都是一个理想的选择。强烈推荐给那些正在寻找高性能陶瓷电阻器的用户。

892SP400K参数

参数
精度 ±10%
额定功率 1KW
电阻个数 -
引脚数量 -
电阻值 40Ω
温度系数 -800ppm/℃~2000ppm/℃
长*宽*高 609.6mm(长度)
安装方式 支架安装
零件状态 在售
包装方式 盒装

892SP400K厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

892SP400K数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE 892SP400K 892SP400K数据手册

892SP400K封装设计

查看详情并下载
Symbol
Footprint
3D Model
