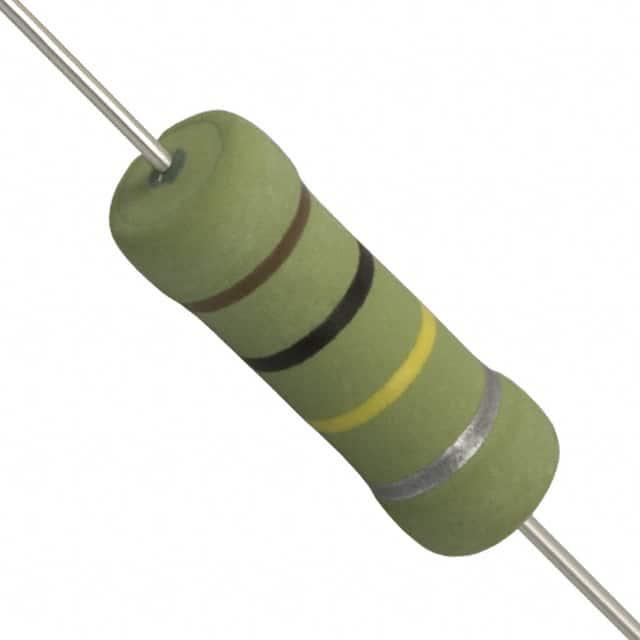

OY104KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 100KΩ ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: SXE-OY104KE
供应商: 海外现货
标准整包数: 1
OHMITE 通孔电阻 OY104KE

OY104KE概述

    OX/OY系列陶瓷电阻器技术手册

    1. 产品简介


    OX/OY系列固定陶瓷电阻器是为应对电涌、高峰值功率或高能量而设计的理想元件。它们适用于高压电源、R-C吸收电路和浪涌电流限制器等多种应用场景。该系列电阻器通常可替代难以获取的碳质电阻器。

    2. 技术参数


    | 参数 | OX系列 | OY系列 |
    |
    | 功率(最大) | 1 W | 2 W |
    | 阻值范围 | 3.3Ω-100KΩ | 3.3Ω-1MΩ |
    | 脉冲能量(单次)| 50 J | 80 J |
    | 最大工作电压 | 300 V | 400 V |
    | 介电强度 | 500 V | 700 V |
    | 最大过载电压 | 600 V | 800 V |
    | 最大脉冲电压(100脉冲)| 14 KV | 20 KV |
    | 温度系数 | -1300 ppm/°C | -1300 ppm/°C |
    | 允许偏差 | ±10% | ±10% |
    | 工作温度范围 | -40°C到+220°C | -40°C到+220°C |

    3. 产品特点和优势


    OX/OY系列陶瓷电阻器的主要特点如下:
    - 替代1瓦和2瓦碳质电阻器
    - 满足高能量密度需求
    - 高峰值功率
    - 适用于高温工作环境(-40°C至+220°C)
    - 高可靠性,符合MIL-STD-202标准
    这些特点使OX/OY系列电阻器在多种高压应用中具有显著优势,特别是在需要高能量、高可靠性的场合。

    4. 应用案例和使用建议


    OX/OY系列电阻器广泛应用于电源转换器、工业控制设备及测试仪器等领域。在使用时,建议根据具体应用选择合适的阻值和功率等级,以确保最佳性能。
    例如,在高能脉冲电路中使用OX系列电阻器,可以有效吸收电涌能量,保护后续电路免受损坏。而在需要更高电压的应用中,则应优先选用OY系列电阻器。

    5. 兼容性和支持


    该系列电阻器采用无铅焊料的轴向终端,且符合RoHS标准。适用于各种电子组装工艺。制造商提供详细的技术支持和售后服务,帮助用户解决安装和使用过程中的任何问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中电阻器过热 | 确保良好的散热设计,使用散热片或改进通风设计。 |
    | 长时间过载 | 降低工作电压,减少过载时间。 |
    | 使用过程中噪声增大 | 检查电路连接是否稳固,必要时更换更高质量的电容器。 |

    7. 总结和推荐


    OX/OY系列陶瓷电阻器凭借其出色的耐高温性能、高可靠性及多功能性,成为许多高压应用中的理想选择。无论是替代传统碳质电阻器,还是在新兴的高能电路中发挥重要作用,这些电阻器都能胜任。因此,我们强烈推荐使用OX/OY系列电阻器,以满足各种复杂的应用需求。

OY104KE参数

参数
电阻值 100KΩ
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OY104KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY104KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY104KE OY104KE数据手册

OY104KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
