OD270JE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 27Ω ±5% 250mW 通孔安装 7mm(长度)
供应商型号: SEU-OD270JE
供应商: 海外现货
标准整包数: 1

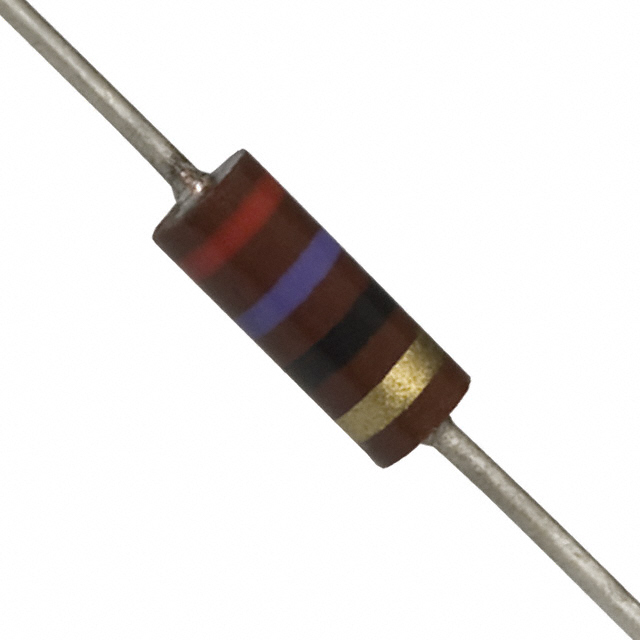

OHMITE 通孔电阻 OD270JE

OD270JE概述

    Little Demon® 碳素电阻器技术手册

    产品简介


    Ohmite公司的Little Demon®碳素电阻器是小尺寸、高可靠性且坚固耐用的碳素电阻器。这些电阻器通过独特的成型工艺将终端、绝缘体和电阻元件集成在一个单元中,使其具有非常高的介电强度和抗脉冲能力。Little Demon®碳素电阻器广泛应用于各种电子设备中,特别是在需要稳定性和耐久性的场合。

    技术参数


    - 型号: OD和OF系列
    - 额定功率:
    - OD: 0.25W
    - OF: 0.50W
    - 阻值范围:
    - OD: 2.2Ω至5.6MΩ
    - OF: 2.2Ω至20MΩ
    - 容差:
    - <100KΩ时:±5%
    - >100KΩ时:±10%
    - 最大电压:
    - OD: 250VAC
    - OF: 350VAC
    - 最大温度: 工作温度+70°C至+130°C(降额线性)
    - 包装尺寸:
    - Tape/Reel: OD 5000个/卷, OF 3000个/卷
    - Ammunition Box: OD 2000个/盒, OF 2000个/盒

    产品特点和优势


    Little Demon®碳素电阻器具备以下显著特点和优势:
    - 坚固结构: 由酚醛树脂封装,提供良好的机械强度和耐磨损性能。
    - 高脉冲承受能力: 能够承受比薄膜电阻更大的瞬态脉冲和更高电压。
    - 优异的温度稳定性: 具有出色的高温稳定性。
    - 可读性强: 色码标识即使经过长时间使用仍清晰可辨。
    - 与“Mil”标准RC系列兼容: 类似于Mil标准的RC07、RC20和RC32类型。

    应用案例和使用建议


    Little Demon®碳素电阻器因其小尺寸和卓越性能,适用于多种电子设备和系统中。例如,在工业控制设备、电源模块和医疗设备中均有广泛应用。对于设计工程师而言,可以考虑将其用于需要高频信号处理或强电流驱动的应用中。
    使用建议:
    - 确保正确的焊接温度: OD系列的焊锡温度为300°C,时间3秒;OF系列为350°C,时间3秒。
    - 避免过热区域接触: 确保焊锡不直接接触电阻器主体4毫米以内区域,以免因高热造成电阻值显著变化。

    兼容性和支持


    Little Demon®碳素电阻器能够与其他电子元件和设备很好地配合使用。厂家提供了详细的技术文档和支持服务,确保客户能够在使用过程中获得必要的帮助和指导。

    常见问题与解决方案


    - 问题: 电阻器在存储期间受潮。
    - 解决方案: 应严格遵守存储建议,存放在温湿度适宜的环境中,并使用干燥剂保持低湿度条件。
    - 问题: 焊接过程中电阻值变化较大。
    - 解决方案: 可以进行额外的电阻测试,确保焊接过程中不会发生过大的变化。

    总结和推荐


    综上所述,Little Demon®碳素电阻器凭借其坚固耐用、高脉冲承受能力和良好的温度稳定性,非常适合在各种工业和消费电子产品中应用。其卓越的性能和高性价比使得它成为众多设计工程师的理想选择。推荐广大用户根据具体应用需求选用合适的产品型号。

OD270JE参数

参数
电阻值 27Ω
精度 ±5%
额定功率 250mW
温度系数 -
长*宽*高 7mm(长度)
安装方式 通孔安装
零件状态 在售

OD270JE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OD270JE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OD270JE OD270JE数据手册

OD270JE封装设计

查看详情并下载
Symbol
Footprint
3D Model
