HS100 12R J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±100ppm/℃ 12Ω 100W 法兰安装 65.2mm*27.3mm*24.1mm
供应商型号: HS100 12R J
供应商: 国内现货
标准整包数: 45

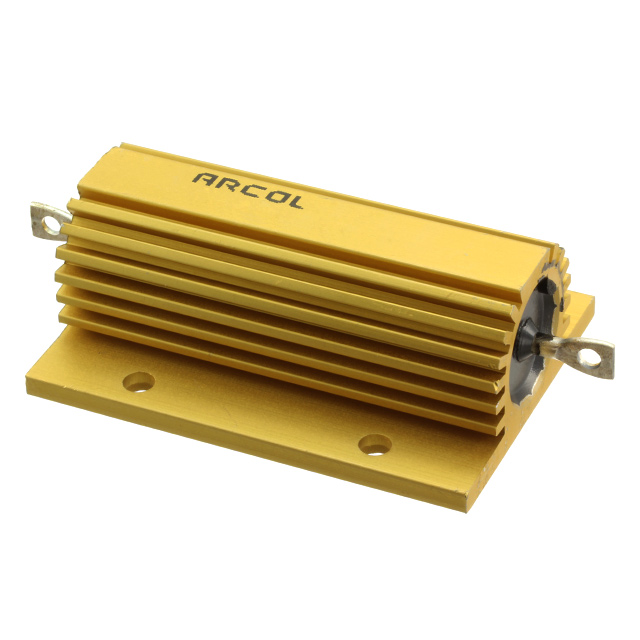

OHMITE 其它固定电阻 HS100 12R J

HS100 12R J概述

    ARCOL HS 系列铝制封装电阻器技术手册

    1. 产品简介


    ARCOL HS 系列铝制封装电阻器是专为高功率应用设计的产品。该系列产品包括从低阻值(0.005 欧姆)到高阻值(100 千欧)的多种型号,适用于各种工业和科研领域。这些电阻器具有高功率密度、耐脉冲能力强等特点,广泛应用于电源设备、测试仪器、医疗设备和通信系统等场合。

    2. 技术参数


    - 产品规格:按 MIL 18546 和 IEC 115 标准制造。
    - 功率等级:从 10 瓦特到 300 瓦特。
    - 阻值范围:0.005 欧姆至 100 千欧姆。
    - 精度:标准误差为 ±5%(J)和 ±10%(K),也可定制 ±1%(F)、±2%(G)和 ±3%(H)。
    - 温度系数:对于阻值小于 1 千欧姆的电阻器,典型值为 100 ppm/°C;对于大于 1 千欧姆的电阻器,典型值为 25 ppm/°C。
    - 绝缘电阻:最小 10,000 兆欧。
    - 功率耗散:在高温环境下线性降额至零,在 200°C 时功率完全失效。
    - 热管理:需要使用导热膏以确保最佳散热效果,避免超过最大热点温度 200°C。

    3. 产品特点和优势


    - 高功率密度:每单位体积内能够承受更大的功率。
    - 耐脉冲能力:适合于需要频繁处理高电流脉冲的应用场合。
    - RoHS 合规性:符合环保要求,便于在全球范围内推广。
    - 定制化服务:可根据客户需求提供非标准设计和特殊规格的产品。

    4. 应用案例和使用建议


    - 应用场景:适用于电力转换系统、电机驱动、大功率照明控制等领域。
    - 使用建议:为了达到最佳性能,建议在安装过程中使用导热膏以增强热传导效果。同时,应选择适当的散热器以确保电阻器工作温度不超过 200°C。

    5. 兼容性和支持


    - 兼容性:该系列产品可与其他品牌的标准尺寸和接口的铝制封装电阻器兼容。
    - 技术支持:ARCOL 提供详尽的技术文档和支持,帮助客户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题一:温度过高导致电阻器失效。
    - 解决方案:检查散热器是否正确安装并使用导热膏。如果仍存在问题,请考虑更换更大规格的电阻器或改进散热设计。

    - 问题二:阻值不稳定。
    - 解决方案:确认连接线路无误且没有外部电磁干扰。必要时,可以更换更稳定的小阻值电阻器。

    7. 总结和推荐


    ARCOL HS 系列铝制封装电阻器凭借其高功率密度、良好的耐脉冲能力和广泛的阻值范围,在工业和科研领域有着显著的优势。虽然价格可能略高于某些低端产品,但其优异的性能和长久的使用寿命使得它成为许多高要求应用场合的理想选择。总的来说,强烈推荐此系列电阻器用于需要高可靠性、高功率处理能力的项目中。

HS100 12R J参数

参数
额定功率 100W
电阻个数 -
引脚数量 -
电阻值 12Ω
温度系数 ±100ppm/℃
精度 ±5%
长*宽*高 65.2mm*27.3mm*24.1mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

HS100 12R J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS100 12R J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS100 12R J HS100 12R J数据手册

HS100 12R J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ ¥ 48
90+ ¥ 47.2
450+ ¥ 46.4
900+ ¥ 45.6
库存: 45
起订量: 45 增量: 45
交货地:
最小起订量为:45
合计: ¥ 2160
