首页  >  产品百科  >  OY33GKE

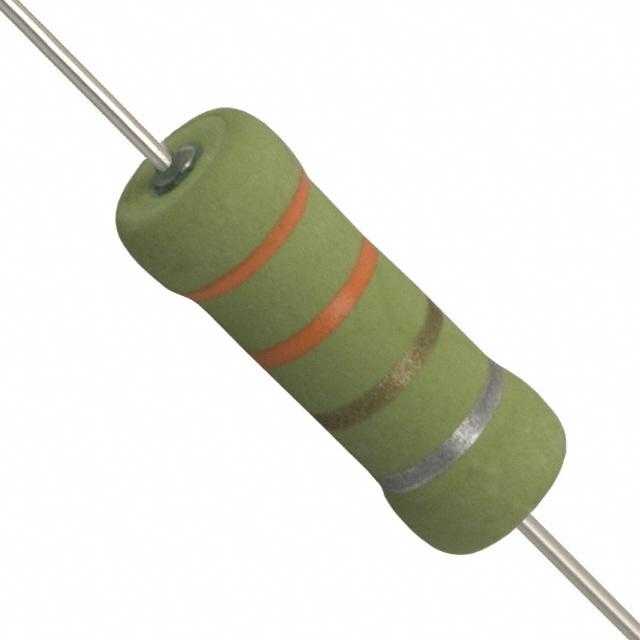

OY33GKE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 3.3Ω ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: OY33GKE-ND
供应商: Digi-Key
标准整包数: 1
OHMITE 通孔电阻 OY33GKE

OY33GKE概述

    # OX/OY系列固定陶瓷电阻技术手册

    产品简介


    OX/OY系列固定陶瓷电阻是一种专为应对高能涌流、峰值功率或能量的应用设计的产品。这些电阻适用于高电压电源、R-C缓冲电路及浪涌限流器。它们可以替代难以采购的碳质电阻。该系列产品采用铅无焊料涂层的轴向引脚和硅酸盐陶瓷涂层,具备良好的耐热和抗湿性能。

    技术参数


    | 参数 | OX系列 | OY系列 |
    |
    | 功率(瓦特) | 1 | 2 |
    | 电阻范围(Ω) | 3.3 - 100k | 3.3 - 1M |
    | 脉冲能量(焦耳) | 50 | 80 |
    | 最大工作电压(伏) | 300 | 400 |
    | 绝缘强度(伏) | 500 | 700 |
    | 最大过载电压(伏) | 600 | 800 |
    | 最大脉冲电压(伏) | 14k | 20k |

    产品特点和优势


    独特功能和优势
    - 高能涌流处理能力:OX/OY系列可应对大电流涌动情况,适合在极端条件下使用。
    - 高可靠性:具备高绝缘强度和高脉冲耐受能力,确保长期稳定运行。
    - 温度适应性强:工作温度范围宽广,从-40°C到+220°C。
    - RoHS合规:环保材料,符合欧盟标准。
    - 替代碳质电阻:可以替代一些难以采购的传统碳质电阻,降低供应链风险。

    应用案例和使用建议


    应用案例
    - 高电压电源:在需要高耐压能力的电源中作为关键组件。
    - R-C缓冲电路:用于抑制电路中的电压瞬变。
    - 浪涌限流器:在设备启动时限制电流峰值,保护下游元件免受损坏。
    使用建议
    - 散热设计:确保电阻周围有足够的散热空间,特别是在连续大功率使用时。
    - 温度监测:避免在高温环境中过度使用,以免影响电阻寿命。
    - 连接稳固:使用合适的焊接工艺确保连接牢固,减少接触不良的风险。

    兼容性和支持


    兼容性
    - 该产品与现有的标准接口完全兼容,可轻松集成到现有系统中。
    厂商支持
    - OHMITE公司提供详尽的技术文档和用户支持,以帮助客户快速上手和解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查散热措施,必要时增加风扇或散热片。 |
    | 噪声过大 | 检查电路布局,减少电磁干扰源。 |
    | 电阻值变化较大 | 检查连接和焊接点是否牢靠,避免接触不良。|

    总结和推荐


    产品综合评估
    - 主要优点:
    - 高能涌流处理能力。
    - 广泛的工作温度范围。
    - 替代传统碳质电阻。
    - RoHS合规,环保安全。

    - 适用场景:
    - 高电压电源。
    - R-C缓冲电路。
    - 浪涌限流器。

    推荐结论
    OX/OY系列固定陶瓷电阻在多种应用场景下表现出色,尤其适用于高电压和高能涌流处理需求。对于寻求高效、可靠、环保解决方案的工程师和技术人员来说,OX/OY系列是一个值得考虑的选择。

OY33GKE参数

参数
电阻值 3.3Ω
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OY33GKE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY33GKE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY33GKE OY33GKE数据手册

OY33GKE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.8635 ¥ 24.1966
10+ $ 1.7906 ¥ 15.1309
25+ $ 1.5466 ¥ 13.0684
50+ $ 1.342 ¥ 11.231
100+ $ 1.2169 ¥ 10.184
250+ $ 1.0798 ¥ 9.0367
500+ $ 0.9941 ¥ 8.3192
1000+ $ 0.9212 ¥ 7.7093
5000+ $ 0.7916 ¥ 6.6246
库存: 10593
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.19
