OX102KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 1KΩ ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX102KE
供应商: Master
标准整包数: 100

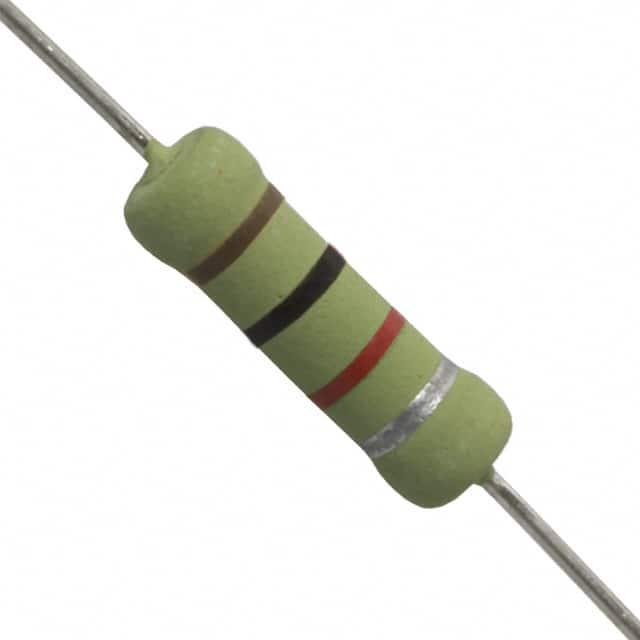

OHMITE 通孔电阻 OX102KE

OX102KE概述


    产品简介


    OX/OY系列陶瓷电阻器
    OX/OY系列固定式陶瓷电阻器是为应对浪涌、高峰值功率或高能量应用而设计的理想选择。这些电阻器特别适用于高电压电源、RC阻尼电路及限流器等领域。它们通常可以替代难以采购的碳复合电阻器。

    技术参数


    - 型号及额定功率
    - OX系列:1W,最大工作电压300V,击穿电压500V
    - OY系列:2W,最大工作电压400V,击穿电压700V
    - 电阻范围
    - OX系列:3.3Ω至100KΩ
    - OY系列:3.3Ω至1MΩ
    - 冲击能量
    - OX系列:单次脉冲最高能达50J
    - OY系列:单次脉冲最高能达80J
    - 电气特性
    - OX系列:工作温度范围-40°C至+220°C,温漂系数-1300±300ppm/°C,引线镀层为无铅焊锡,端子为轴向式
    - OY系列:工作温度范围-40°C至+220°C,温漂系数-1300±300ppm/°C,引线镀层为无铅焊锡,端子为轴向式
    - 工作环境
    - 工作湿度:1000小时,温度40°C,湿度90-95%RH,电阻变化≤±5%
    - 冲击:连续20,000个脉冲,变化率≤±5%

    产品特点和优势


    - 适用广泛:可替换碳复合电阻器,特别适合高能量应用,如电源转换、滤波和高能限制等场合。
    - 高可靠性:符合MIL-STD-202标准,具备优良的耐久性,适合极端环境下的长期稳定运行。
    - 低TCR(温度系数):保证了高精度的应用需求。
    - 高脉冲耐受性:能够承受多次大电流冲击,确保产品在各种恶劣条件下的可靠运作。

    应用案例和使用建议


    OX/OY系列电阻器广泛应用于高压电源系统、浪涌抑制电路、脉冲发生器及限流保护等领域。对于需要处理突发高能量负载的应用,这些电阻器能提供卓越的过载能力。实际应用时,建议结合电路具体需求,参考厂商提供的测试条件设置合适的参数,以获得最佳性能表现。

    兼容性和支持


    - 兼容性:OX/OY系列电阻器适用于多种标准接口,方便与现有设备和电路板的集成。
    - 技术支持:OHMITE公司提供全面的技术支持,包括安装指南、故障排除及定制化咨询服务,确保客户获得优质体验。

    常见问题与解决方案


    - 问题一:电阻值随时间变化
    - 解决方案:请检查安装过程中是否有过热现象,必要时增加散热措施,或更换适当的热稳定型电阻器。

    - 问题二:无法达到额定功率
    - 解决方案:确认连接点无松动,检查是否存在其他并联电路影响,同时注意周围环境温度,避免超过最大工作温度限制。

    总结和推荐


    OX/OY系列陶瓷电阻器是一款性能卓越的高能效电阻产品,其广泛的适用范围、高可靠性以及优良的性价比使其成为众多应用领域的理想选择。无论是在高压电源、脉冲发生器还是浪涌抑制等方面,它们都表现出色。因此,我强烈推荐这款产品给所有需要高性能电阻解决方案的设计者和工程师们。

OX102KE参数

参数
电阻值 1KΩ
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OX102KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX102KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX102KE OX102KE数据手册

OX102KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
