首页  >  产品百科  >  Z14E

Z14E

产品分类: 插件电感
厂牌: OHMITE
产品描述: 1KHz 23MHz 680mA 44μH 2.6Ω ±10% 50.6mm(长度)*50.6mm(高度)
供应商型号: 588-Z14E
供应商: Mouser
标准整包数: 1

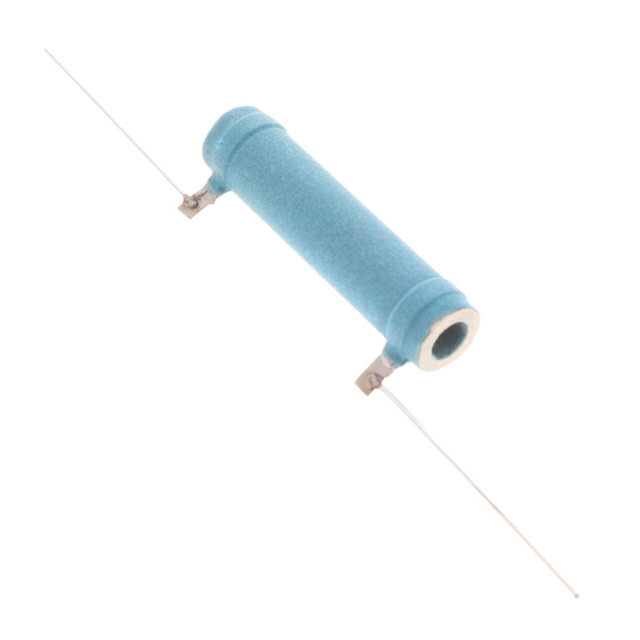

OHMITE 插件电感 Z14E

Z14E概述

    Ohmite Mfg. Co. Z Series R.F. Plate Chokes 技术手册

    产品简介


    Ohmite Manufacturing Company 推出的 Z 系列射频平板电感(R.F. Plate Chokes)是一种专门设计用于避免不利谐波效应并防止高射频电位导致的击穿的产品。这些电感器具有单层绕组结构,适用于各种高射频应用场合。它们具备防水防潮涂层,并提供了多种不同的安装方式和引脚配置以满足不同的需求。

    技术参数


    Z系列射频平板电感的主要技术参数如下表所示:
    | 零件号 | 电感量 (μH) ±10% @ 1kHz | 直径 (英寸/毫米) | 额定直流电流 (A) | 电阻 (Ω) | 长度 (英寸/毫米) | 操作频率范围 (MHz) | 谐振频率 (MHz) |

    | Z-7 | 4.70 | 1.00 / 25.4 | 3 - 20 | 0.563 | 0.563 / 14.29 | 3 - 20 | N/A |
    | Z-14 | 2.60 | 0.68 / 17.26 | 7 - 35 | 0.438 | 0.438 / 11.11 | 7 - 35 | N/A |
    | Z-28 | 2.70 | 0.60 / 15.24 | 20 - 60 | 0.313 | 0.313 / 7.94 | 20 - 60 | N/A |
    | Z-50 | 0.98 | 1.00 / 25.4 | 35 - 110 | 0.281 | 0.281 / 7.14 | 35 - 110 | N/A |
    | Z-144 | 0.33 | 1.10 / 27.94 | 80 - 200 | 0.188 | 0.188 / 4.76 | 80 - 200 | N/A |
    | Z-235 | 0.14 | 1.70 / 43.18 | 160 - 350 | 0.188 | 0.188 / 4.76 | 160 - 350 | N/A |
    | Z-460 | 0.034 | 4.00 / 101.6 | 320 - 520 | 0.156 | 0.156 / 3.97 | 320 - 520 | N/A |

    产品特点和优势


    1. 单层绕组设计:有效减少谐波影响,防止高射频电位造成的击穿。
    2. 防水防潮涂层:提高产品可靠性和耐用性。
    3. 不同安装方式和引脚配置:适应多种应用需求。
    4. 低直流电阻 (DCR):降低功耗,提升效率。

    应用案例和使用建议


    Z系列射频平板电感广泛应用于无线电通信、雷达系统、射频电路等高射频环境中。选择时建议选取一个稍微高于预期操作频率的谐振频率,这样可以防止额外的接地电容将谐振频率推向操作频率。

    兼容性和支持


    这些电感器与大多数标准电子设备兼容,并且 Ohmite 提供全面的技术支持和售后服务。

    常见问题与解决方案


    1. 问题:电感器在高温环境下失效。
    解决方案:确保电感器处于规定的温度范围内操作,并考虑使用散热片或其他散热装置。
    2. 问题:高频时电流稳定性差。
    解决方案:检查操作频率是否超出电感器的工作范围,并调整电路设计以避免过度加热。

    总结和推荐


    总体来看,Ohmite Z系列射频平板电感在性能、稳定性和可靠性方面表现出色,非常适合各种高射频应用。强烈推荐在需要高精度和高性能射频电路的项目中使用该产品。

Z14E参数

参数
Q值 -
测试频率 1KHz
电感值 44μH
饱和电流(LSAT) -
自谐振频率(SRF) 23MHz
容差 ±10%
直流电阻(DCR) 2.6Ω
额定电流 680mA
长*宽*高 50.6mm(长度)*50.6mm(高度)
零件状态 在售
包装方式 散装

Z14E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

Z14E数据手册

厂牌 PDF简要描述 下载
OHMITE 插件电感 OHMITE Z14E Z14E数据手册

Z14E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.366 ¥ 163.6427
10+ $ 15.7896 ¥ 133.4221
25+ $ 14.958 ¥ 126.3951
库存: 465
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 163.64
直接购买
加入购物车
