WA-T220-101E

产品分类: 风扇和热管理
厂牌: OHMITE
产品描述: Arcol Ohmite 电子散热器, 18.3 x 16 x 35.6mm
供应商型号: WA-T220-101E-ND
供应商: Digi-Key
标准整包数: 1

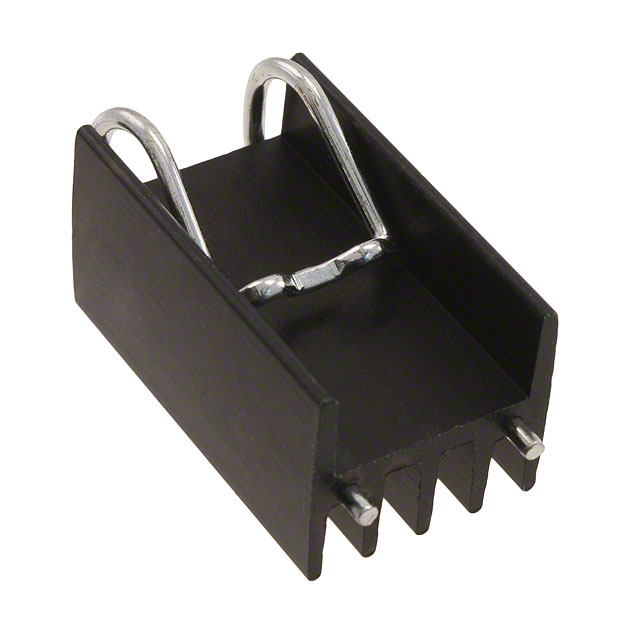

OHMITE 风扇和热管理 WA-T220-101E

WA-T220-101E概述

    # Ohmite W Series 散热片技术手册

    产品简介


    Ohmite W系列散热片专为TO-220、TO-247和TO-264封装设计,广泛应用于功率半导体器件如电阻器的散热需求。这些散热片由铝合金(6063-T5)制成,采用独特的自对齐弹簧夹设计,可有效减少装配时间和成本,同时确保最佳的热传导效率。本系列产品适用于工业、汽车和消费电子等多种领域。

    技术参数


    以下是W系列散热片的主要技术规格:
    | 产品型号 | 封装类型 | 表面积 (in²) | 重量 (oz/g) | 热阻 (°C/W) |

    | WA-T220-101E | TO-220 | 6.5 | 0.35/10 | 12/13 |
    | WV-T220-101E | TO-220 | 6.5 | 0.35/10 | 13 |
    | WA-T247-101E | TO-247 | 8.4 | 0.42/12 | 11 |
    | WV-T247-101E | TO-247 | 8.4 | 0.42/12 | 12 |
    | WA-T264-101E | TO-264 | 8.4 | 0.42/12 | 11 |
    | WV-T264-101E | TO-264 | 8.4 | 0.42/12 | 12 |
    | WA-DT2-101E | TO-220/TO-247 | 15.1 | 0.79/22 | 7/8 |
    | WV-DT2-101E | TO-220/TO-247 | 15.1 | 0.79/22 | 8 |
    工作环境:
    - 最大温升:150°C
    - 自然对流条件下热耗散:10W

    产品特点和优势


    1. 减少组装成本:弹簧夹和自动对齐功能省去了紧固件和夹具的使用,避免了金属碎屑的产生。
    2. 最大重复性:弹簧夹的夹紧力不会因反复装卸而下降。
    3. 高效热传递:单位体积内最大的表面积和一致的安装力降低了热阻。
    4. 抗冲击振动能力强:轻质弹簧夹固定组件,具有优异的抗震性能。
    5. 高可靠性:防止短路的发生,消除了螺纹加工产生的金属颗粒。
    6. 符合RoHS标准

    应用案例和使用建议


    应用案例
    W系列散热片适用于功率较大的电子器件,例如功率放大器、逆变器和开关电源模块。典型的应用包括电动汽车电机控制器、太阳能逆变器以及工业控制设备。
    使用建议
    - 在自然对流情况下,推荐使用热界面材料(如Grafoil或Sil-Pad 900S)来改善热接触。
    - 根据具体应用场景选择合适的型号以达到最佳的热管理效果。
    - 确保安装表面清洁无油污,以获得更好的导热性能。

    兼容性和支持


    - 兼容性:W系列散热片与TO-220、TO-247和TO-264封装完全兼容,易于集成到现有设计中。
    - 支持:Ohmite提供全面的技术支持和服务,包括样品申请和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 散热效果不佳 | 检查是否正确使用了热界面材料 |
    | 装配困难 | 确认零件尺寸匹配并遵循正确的安装步骤 |
    | 短时间后出现松动 | 调整弹簧夹的压力以确保牢固连接 |

    总结和推荐


    综上所述,Ohmite W系列散热片凭借其创新的设计、高效的散热能力和可靠的性能,在电子行业中表现卓越。它不仅能够显著提升系统的稳定性,还大幅降低了组装难度和成本。因此,对于需要高效散热解决方案的应用场合,强烈推荐选用此系列产品。

WA-T220-101E参数

参数
长*宽*高 30.5mm*18.29mm*30.5mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装,托盘

WA-T220-101E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

WA-T220-101E数据手册

厂牌 PDF简要描述 下载
OHMITE 风扇和热管理 OHMITE WA-T220-101E WA-T220-101E数据手册
