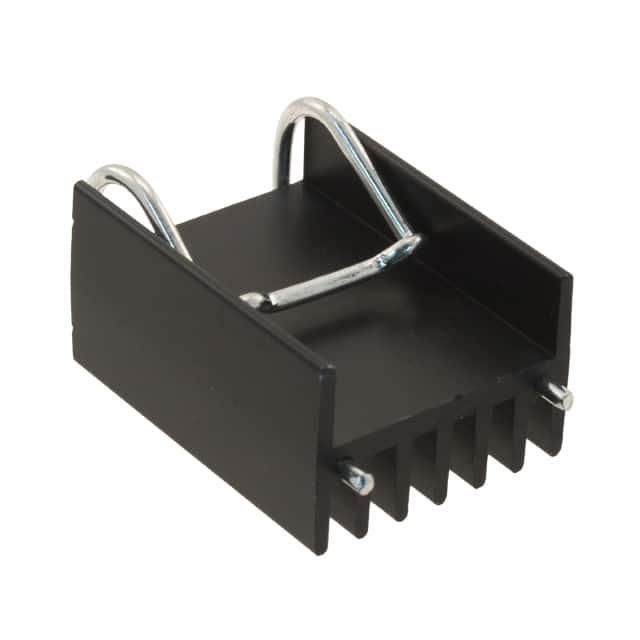

WA-T247-101E

产品分类: 风扇和热管理
厂牌: OHMITE
产品描述: 电子散热器, 23.1 x 16 x 35.6mm
供应商型号: 2097666
供应商: element14
标准整包数: 1
OHMITE 风扇和热管理 WA-T247-101E

WA-T247-101E概述


    产品简介


    Ohmite公司推出的W系列散热片(Heatsink)是专为TO-220、TO-247和TO-264封装的半导体器件设计的。这些散热片通过提供高效的热传递,能够显著提升设备的工作效率和可靠性。它们广泛应用于电力电子、电源管理、电机控制和工业自动化等领域。

    技术参数


    以下是W系列散热片的关键技术参数:
    | 型号 | 封装类型 | 表面积 (平方英寸) | 重量 (盎司/克) | 热阻 (°C/W) | 支持接口 |
    |
    | WA-T220-101E | TO-220 | 6.5 | 0.35 / 10 | 12 | 铝合金6063-T5 |
    | WV-T220-101E | TO-220 | 6.5 | 0.35 / 10 | 13 | 铝合金6063-T5 |
    | WA-T247-101E | TO-247 | 8.4 | 0.42 / 12 | 11 | 铝合金6063-T5 |
    | WV-T247-101E | TO-247 | 8.4 | 0.42 / 12 | 12 | 铝合金6063-T5 |
    | WA-T264-101E | TO-264 | 8.4 | 0.42 / 12 | 11 | 铝合金6063-T5 |
    | WV-T264-101E | TO-264 | 8.4 | 0.42 / 12 | 12 | 铝合金6063-T5 |
    | WA-DT2-101E | TO-220/247 | 15.1 | 0.79 / 22 | 7 | 铝合金6063-T5 |
    | WV-DT2-101E | TO-220/247 | 15.1 | 0.79 / 22 | 8 | 铝合金6063-T5 |

    产品特点和优势


    W系列散热片具有以下几个独特的功能和优势:
    1. 减少装配成本:内置弹簧夹和自动对齐功能减少了紧固件和固定装置的需求,避免了因紧固孔导致的金属屑残留问题。
    2. 最大重复性:弹簧夹的夹紧力不会因反复加载和卸载而降低。
    3. 高效热传递:单位体积内最大的表面积和一致的安装力降低了热阻。
    4. 抗冲击和振动:轻量且弹性的弹簧夹将元件牢固锁定,提供了优异的抗冲击和振动性能。
    5. 高可靠性:消除了金属粒子带来的短路风险。
    6. 符合RoHS标准:满足环保要求。

    应用案例和使用建议


    W系列散热片适用于各种需要高效散热的应用场景。例如,在大功率电力转换系统中,使用W系列散热片可以有效减少热应力,提高系统的长期稳定性。在具体应用中,可以通过使用导热膏或Grafoil来进一步改善界面的热传导效果。
    使用建议:
    - 在使用过程中,确保散热片表面清洁,避免灰尘积累影响散热性能。
    - 根据不同的空气流动方向选择合适的型号,以获得最佳的散热效果。
    - 在使用前检查散热片是否有损伤,确保安装过程中的正确操作。

    兼容性和支持


    W系列散热片兼容多种封装类型的半导体器件,包括TO-220、TO-247和TO-264。制造商提供详细的技术文档和支持服务,包括安装指南和常见问题解答,以帮助客户快速解决问题。

    常见问题与解决方案


    1. 问题:热阻过高
    - 解决方案:确保散热片表面平整,可使用导热膏或Grafoil改善热传导效果。

    2. 问题:安装后设备温度过高
    - 解决方案:检查安装是否到位,确认空气流通情况良好。

    总结和推荐


    综上所述,W系列散热片以其高效散热、高可靠性和易于装配的特点,在各种电力电子应用中表现出色。它不仅减少了装配成本,还提高了系统的稳定性和寿命。因此,强烈推荐在高功率电子设备中使用该产品,以实现最佳的散热效果。

WA-T247-101E参数

参数
长*宽*高 32mm*23.4mm*32mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘

WA-T247-101E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

WA-T247-101E数据手册

厂牌 PDF简要描述 下载
OHMITE 风扇和热管理 OHMITE WA-T247-101E WA-T247-101E数据手册
