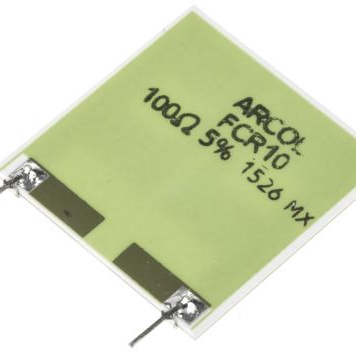

FCR10 100R J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±100ppm/℃ 100Ω 10W 焊接安装 25.4mm*2.54mm*25.4mm
供应商型号: 8744054
供应商: 海外现货
标准整包数: 1
OHMITE 其它固定电阻 FCR10 100R J

FCR10 100R J概述

    FCR Thick Film Power Resistors 技术手册

    产品简介


    FCR厚膜功率电阻器是ARCOL公司推出的高可靠性、高性能的电子元器件。这些电阻器采用厚膜技术在氧化铝基板上制造,能够提供更高的功率密度和更低的工作温度范围。主要应用于工业控制、电源转换、测量和测试设备等领域。

    技术参数


    - 型号:FCR系列
    - 额定功率:
    - FCR5:5瓦
    - FCR10:10瓦
    - 阻值范围:
    - 5瓦:R25到200K
    - 10瓦:1R到200K
    - 精度:
    - ± 1%(F)
    - ± 5%(J)
    - ± 10%(K)
    - 温度系数:
    - <1R ± 450ppm/°C
    - 1R到100R ± 100ppm/°C
    - >100R ± 50ppm/°C
    - 最大工作电压:
    - 交流350V,直流500V通过玻璃
    - 交流1000V,直流1500V通过基板
    - 最高工作温度:2000小时,温升不超过额定功率
    - 终端连接方式:焊盘镀磷青铜,间距2.54mm
    - 尺寸(单位:毫米):
    - FCR5:5.08 x 12.70 x 25.40
    - FCR10:20.32 x 25.40 x 25.40

    产品特点和优势


    1. 高功率密度:采用厚膜技术,能够在更小的空间内实现更高的功率处理能力。
    2. 高耐热性:能够在高温环境下稳定工作,且具有出色的温度稳定性。
    3. 宽阻值范围:提供广泛的阻值选择,适用于不同的应用场景。
    4. RoHS合规:符合欧盟RoHS指令,确保环保安全。
    5. 节省空间设计:紧凑的设计使得电路板布局更加灵活。

    应用案例和使用建议


    FCR厚膜功率电阻器广泛应用于电源供应系统、电机控制、开关电源等领域。例如,在电机控制电路中,FCR电阻器可以有效地吸收和消散多余的电流,保护电路免受过压损害。使用时建议:
    1. 在高温环境中使用时,注意散热设计,以确保电阻器的正常工作。
    2. 高功率应用场合需要特别注意连接线的稳固性和耐温性。

    兼容性和支持


    FCR系列电阻器与其他标准接口和安装尺寸兼容,便于集成到现有系统中。ARCOL公司提供全面的技术支持和售后服务,如有任何疑问或需求,可随时联系技术支持团队。

    常见问题与解决方案


    1. 问题:过载导致电阻器损坏。
    - 解决方案:确认负载功率不超过电阻器的最大功率,遵循手册中提供的过载规范。
    2. 问题:工作温度过高。
    - 解决方案:确保散热设计合理,必要时可加装散热片或其他冷却装置。
    3. 问题:阻值不准确。
    - 解决方案:选择合适精度等级的电阻器,并根据具体应用要求进行校准。

    总结和推荐


    FCR厚膜功率电阻器凭借其高功率密度、宽阻值范围和优良的温度稳定性,成为一款非常优秀的电子元件。无论是在工业控制还是消费电子产品中,它都表现出色。总体而言,我们强烈推荐FCR电阻器用于各种需要高可靠性和高效能的应用场景。

FCR10 100R J参数

参数
电阻值 100Ω
温度系数 ±100ppm/℃
精度 ±5%
额定功率 10W
电阻个数 -
引脚数量 -
长*宽*高 25.4mm*2.54mm*25.4mm
安装方式 焊接安装

FCR10 100R J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

FCR10 100R J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE FCR10 100R J FCR10 100R J数据手册

FCR10 100R J封装设计

查看详情并下载
Symbol
Footprint
3D Model
