30J33RE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 33Ω ±5% 10W 插件 导线安装 46.8mm(长度)
供应商型号: 30J33RE
供应商: Master
标准整包数: 25

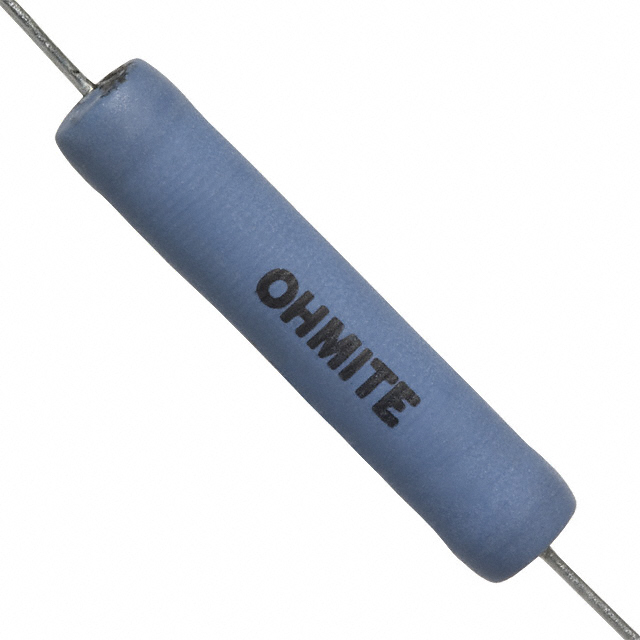

OHMITE 通孔电阻 30J33RE

30J33RE概述

    高能线绕电阻产品技术手册

    产品简介


    高能线绕电阻是电子元件领域中的重要产品,以其高效能、稳定性和可靠性受到广泛应用。Ohmite Manufacturing推出的高能线绕电阻系列包含多种型号,如33Jxxx、35Jxxx、30Jxxx和825JxxxH等,它们采用独特的绕线技术和材料选择,确保在特定功率下表现出色,并提供广泛的包装选择,包括轴向终端、表面贴装和散热封装。

    技术参数


    以下是Ohmite高能线绕电阻系列的关键技术参数:
    - 33Jxxx 系列:额定功率3W,阻值范围1Ω到100Ω,最大电压200V。
    - 35Jxxx 系列:额定功率5W,阻值范围1.5Ω到75Ω,最大电压460V。
    - 30Jxxx 系列:额定功率10W,阻值范围2Ω到150Ω,最大电压1000V。
    - 825JxxxH 系列:额定功率25W,阻值范围1Ω到150Ω,最大电压520V。
    - RH3R0DBxxxJ 系列:额定功率3W,阻值范围0.5Ω到75Ω,最大电压200V。
    其他详细技术参数见下表:
    | Part Number | Ohms | Power (W) | Fusing Energy (J) | Fusing Current (A) |

    | 33J1R0 | 1 | 3 | 12.70 | 23.93 |
    | 35J1R5 | 1.5 | 5 | 76.55 | 40.32 |
    | 30J2R0 | 2 | 10 | 162.30 | 47.98 |
    | 825J1R0H | 1 | 25 | 51.04 | 40.32 |
    | RH3R0DB1R00J| 1 | 3 | 10.23 | 22.31 |

    产品特点和优势


    Ohmite高能线绕电阻具有以下特点和优势:
    - 高能量处理能力:特殊的绕线技术确保每个电阻都能最大限度地发挥其效能。
    - 固定参数:通过不使用替代电阻材料和禁止打磨调整,保证了每个产品的性能一致性。
    - 多种包装选择:提供轴向终端、表面贴装和散热封装,以适应不同应用需求。

    应用案例和使用建议


    这些电阻常用于电源转换器、开关电源、通信设备和其他需要高功率处理的应用场合。例如,在一个典型的电源转换器设计中,30J150型号(150Ω,10W)可以有效地吸收过载电流,保护系统免受损害。
    使用建议:
    - 在高压环境下使用时,需注意散热管理,以避免温度过高导致损坏。
    - 对于高频率应用,考虑使用屏蔽措施以减少电磁干扰。

    兼容性和支持


    Ohmite高能线绕电阻完全符合RoHS标准,并且有多种型号可供选择。如需定制尺寸或其他特殊要求,可联系厂商进行详细咨询。厂商还提供技术支持和维修服务,确保用户能够顺利使用并获得最佳效果。

    常见问题与解决方案


    - 问题:使用过程中出现过热现象。
    解决方案:检查是否安装在适当的散热器上,确保通风良好。
    - 问题:阻值测量不准确。
    解决方案:确认使用正确的测量方法和工具,并检查周围环境对测量的影响。

    总结和推荐


    总体而言,Ohmite高能线绕电阻凭借其优异的技术性能和广泛的应用范围,在电力电子领域表现出色。无论是追求高效能还是高度可靠性,该系列产品都是理想的选择。因此,我们强烈推荐这一系列的高能线绕电阻用于各种电力电子设备的设计与开发。

30J33RE参数

参数
电阻值 33Ω
精度 ±5%
额定功率 10W
温度系数 -
长*宽*高 46.8mm(长度)
通用封装 插件
安装方式 导线安装
零件状态 在售
包装方式 盒装,散装

30J33RE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

30J33RE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 30J33RE 30J33RE数据手册

30J33RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.331 ¥ 27.6962
100+ $ 2.7828 ¥ 23.1376
250+ $ 2.4444 ¥ 20.3131
500+ $ 2.3738 ¥ 19.4387
1000+ $ 2.3621 ¥ 19.3436
2500+ $ 2.3505 ¥ 19.2486
5000+ $ 2.3389 ¥ 19.1536
7500+ $ 2.3389 ¥ 19.1536
库存: 5296
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 692.4
