C247-075-3AE

产品分类: 风扇和热管理
厂牌: OHMITE

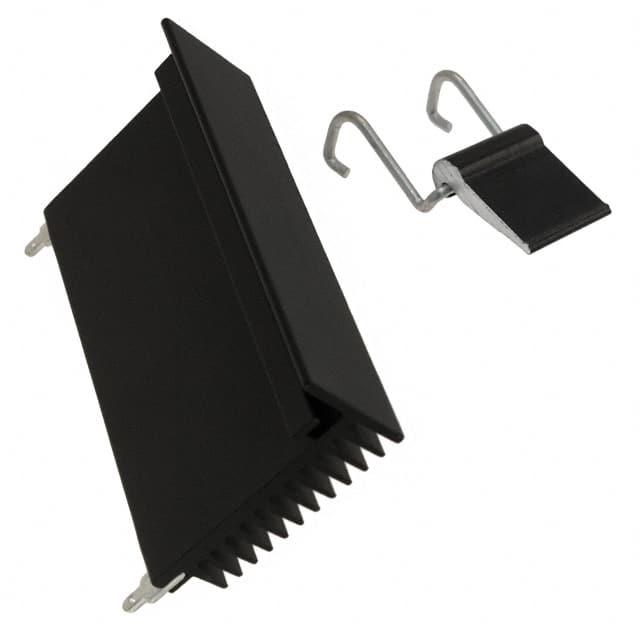

产品描述: Heat Sink Passive TO-247 Clip Aluminum Alloy 6063-T5 Black Anodized
供应商型号:
供应商:
标准整包数: 0
OHMITE 风扇和热管理 C247-075-3AE

C247-075-3AE概述

    Ohmite C系列散热器:高性能紧凑型热管理解决方案

    产品简介


    Ohmite推出的C系列(专利申请中)散热器是针对TO-126、TO-220、TO-247和TO-264封装的电子元器件设计的高性能、低成本且紧凑型的热管理解决方案。该系列产品通过集成卡扣系统,实现了无工具和无夹具组装操作,从而显著降低了装配成本和劳动强度。此外,C系列散热器以其最大的表面面积和最小的空间占用,成为高功率密度和小尺寸(如1U或2U)电子包装的理想选择。

    技术参数


    | 型号 | 散热面积(in²/mm²) | 重量(oz/g) | 长度(mm) |
    ||
    | C247-025 | 11 / 7,312 | 0.5 / 15 | 25 |
    | C247-050 | 23 / 14,858 | 1.1 / 31 | 50 |
    | C247-075 | 34 / 21,655 | 1.6 / 45 | 75 |
    | C264-030 | 13 / 8,774 | 0.7 / 19 | 30 |
    | C264-058 | 25 / 16,963 | 1.35 / 37 | 58 |
    | C264-085 | 37 / 24,861 | 1.97 / 54 | 85 |
    | C220-025 | 11 / 7,312 | 0.5 / 15 | 25 |
    | C220-050 | 23 / 14,858 | 1.1 / 31 | 50 |
    | C220-075 | 34 / 21,655 | 1.6 / 45 | 75 |
    | C126-025 | 10.2 / 6,559 | 0.45 / 12.7 | 25 |
    | C126-040 | 16.3 / 10,495 | 0.72 / 20.3 | 40 |
    | C126-050 | 20.4 / 13,119 | 0.90 / 25.4 | 50 |
    | C126-075 | 30.6 / 21,655 | 1.35 / 38.1 | 75 |

    产品特点和优势


    - 最低装配成本:弹簧卡扣的设计使安装孔、紧固件、工具和夹具变得多余,减少了装配成本和劳动强度。
    - 最佳热传递:每个单位体积的最大表面积、高效的冷却鳍片以及一致的安装力,降低了热阻。
    - 最大重复性:弹簧卡扣在多次装配/拆卸后仍能保持恒定的弹簧力。
    - 最大可靠性:弹性的弹簧动作将电子元件锁定到位,减少了零件数量,无需螺钉和垫圈,防止了因金属颗粒引起的短路。
    - 设计灵活性:提供了动态设备位置和功率升级的最大灵活性,允许设计师自由配置适合多种设计环境的散热器。

    应用案例和使用建议


    C系列散热器广泛应用于需要高功率密度和小尺寸的电子设备中。例如,在服务器机柜中,由于空间有限,使用C系列散热器可以有效地提高系统的散热效率。建议在安装时使用导热膏或其他相变材料来进一步改善热传导性能。此外,对于高功耗的应用,可以考虑结合Sil-Pad 900-S、K6 800-S和K10等绝缘材料以确保更好的热管理和安全性。

    兼容性和支持


    C系列散热器与TO-126、TO-220、TO-247和TO-264封装的电子元器件完全兼容。Ohmite提供全面的技术支持和售后服务,确保客户能够顺利集成这些散热器到他们的系统中。

    常见问题与解决方案


    - 问题:散热效果不佳
    解决方法:检查是否正确使用了导热膏或相变材料,确保散热器表面清洁。
    - 问题:安装困难
    解决方法:确认弹簧卡扣的方向正确,遵循正确的安装步骤。

    总结和推荐


    综上所述,Ohmite C系列散热器以其卓越的性能、紧凑的设计和高性价比,在高功率密度应用中表现出色。我们强烈推荐这一系列产品给寻求高效热管理解决方案的专业人士。无论是数据中心还是工业自动化领域,C系列散热器都能提供可靠的性能保障。如果您正在寻找一种既能节省成本又能提升系统可靠性的散热解决方案,那么Ohmite C系列无疑是您的理想选择。

C247-075-3AE参数

参数
长*宽*高 75mm*38.1mm*20.47mm
安装方式 夹子安装
零件状态 在售
包装方式 盒装,散装

C247-075-3AE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

C247-075-3AE数据手册

厂牌 PDF简要描述 下载
OHMITE 风扇和热管理 OHMITE C247-075-3AE C247-075-3AE数据手册
