HS10 43R J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±100ppm/℃ 43Ω 10W 法兰安装 15.9mm*8.5mm*8.8mm
供应商型号: 6150268
供应商: 海外现货
标准整包数: 1

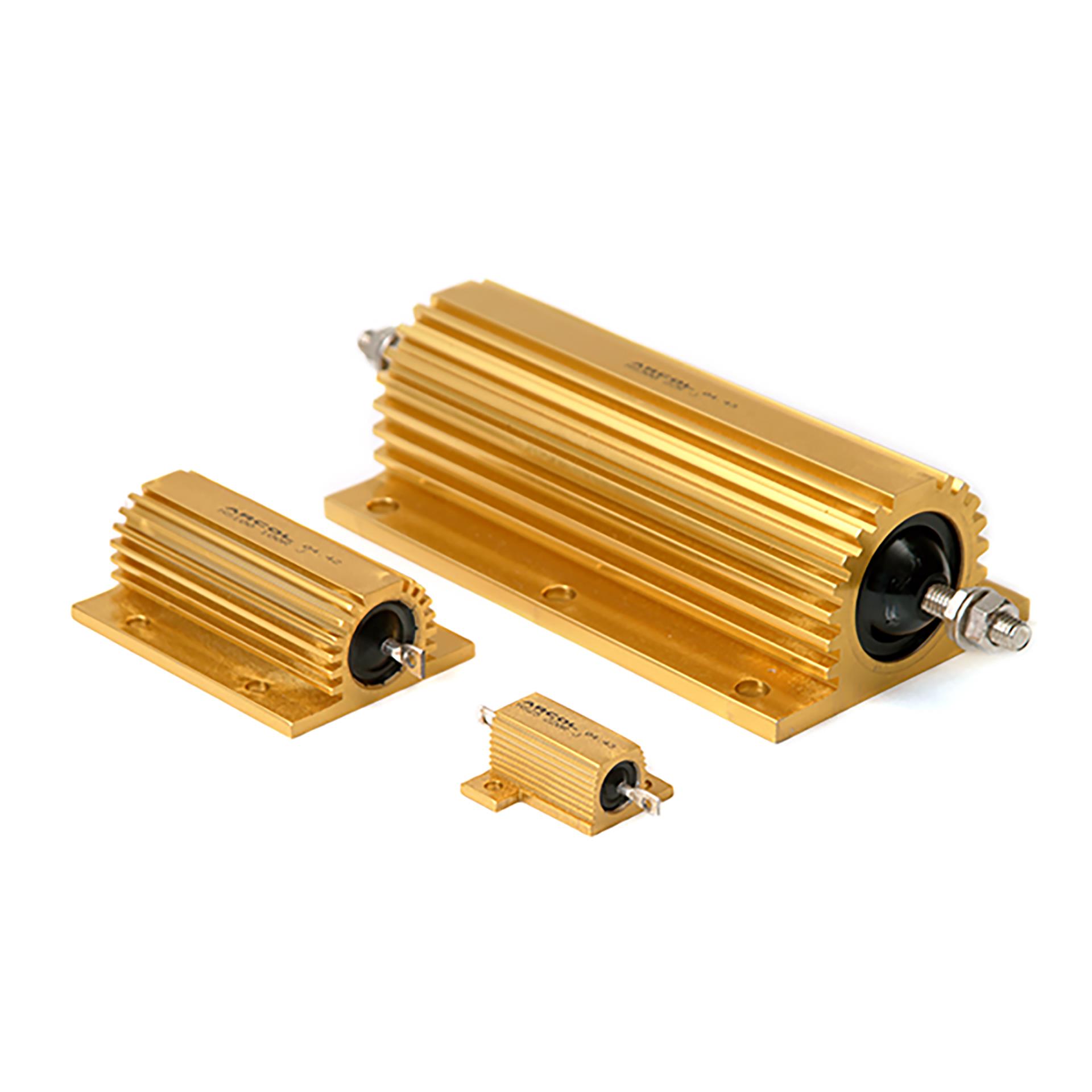

OHMITE 其它固定电阻 HS10 43R J

HS10 43R J概述

    ARCOL HS系列铝制外壳电阻技术手册

    1. 产品简介


    ARCOL HS系列铝制外壳电阻是为满足广泛的应用需求而设计的高功率电阻器。这些电阻器符合MIL-STD-18546和IEC 115标准,并专为直接安装在散热器上而设计,以实现最佳性能。它们具有高功率密度、脉冲处理能力强、阻值范围广泛(从0.005欧姆到100K欧姆)等特点,且均符合RoHS标准。

    2. 技术参数


    - 精度:标准精度为±5%(代码J)和±10%(代码K),还可以提供±1%(代码F)、±2%(代码G)和±3%(代码H)。
    - 温度系数:对于低于1K的电阻值,温度系数典型值为±5%;对于高于1K的电阻值,温度系数典型值为±25 ppm/°C。对于更低的温度系数,请联系Arcol。
    - 绝缘电阻:最低为10,000 MΩ。
    - 功率耗散:在高环境温度下线性降额至零(在200°C时)。
    - 电阻范围:从0.005欧姆到100K欧姆,具体取决于瓦数大小。
    - 无感电阻(NHS):分为四个标准等级(NHS50, NHS100, NHS150, NHS200, NHS250, NHS300)。
    - 工作电压:根据标准HS系列的最大值除以1.414。
    - 重量:从1克到141.4克不等。
    - 温度上升:与功率耗散相关,标准散热器安装,采用专利散热膏。

    3. 产品特点和优势


    - 高功率密度:ARCOL HS系列铝制外壳电阻具备高功率密度,适合紧凑型设计。
    - 高脉冲能力:经过特殊绕制工艺以增强高脉冲处理能力。
    - 广泛的阻值范围:从0.005欧姆到100K欧姆,满足多种应用需求。
    - 定制设计:可根据客户需求提供定制设计服务。
    - 环保材料:符合RoHS标准,环保友好。

    4. 应用案例和使用建议


    应用场景:ARCOL HS系列电阻器广泛应用于工业自动化、航空航天、汽车电子、医疗设备等领域,尤其适用于需要高功率和高可靠性应用的场合。
    使用建议:
    - 使用时,确保选择合适的散热器和散热膏,以防止过热导致损坏。
    - 为确保最佳性能,建议将电阻器安装在正确热阻的散热器上。
    - 在高功率应用中,注意监测温度上升,避免超过最大允许值200°C。

    5. 兼容性和支持


    兼容性:ARCOL HS系列电阻器可以与多种工业标准散热器配合使用。如果您需要特殊的连接方式或其他特殊设计,请联系Arcol进行定制。
    支持和维护:ARCOL提供全面的技术支持和售后服务,客户可以通过技术支持热线、电子邮件等方式获得帮助。

    6. 常见问题与解决方案


    Q1:如何正确安装HS系列电阻器?
    A1:安装时请使用适当的散热器,并涂抹导热膏,确保电阻器底座与散热器表面紧密接触。
    Q2:如何确定所需的电阻值和瓦数?
    A2:根据具体应用的电流和电压要求来计算所需的电阻值和瓦数,确保满足系统的功率需求。
    Q3:如果电阻器的温度超过最大允许值怎么办?
    A3:降低所耗散的功率,使用更大尺寸的散热器,或者增加散热片以提高散热效率。

    7. 总结和推荐


    ARCOL HS系列铝制外壳电阻凭借其高功率密度、宽广的阻值范围及优越的温度特性,在工业自动化、航空航天等领域具有广泛应用。考虑到其独特的设计和卓越的性能表现,强烈推荐用于各种高功率应用中。如果你正在寻找一个可靠且高性能的电阻解决方案,ARCOL HS系列将是理想的选择。

HS10 43R J参数

参数
额定功率 10W
电阻个数 -
引脚数量 -
电阻值 43Ω
温度系数 ±100ppm/℃
精度 ±5%
长*宽*高 15.9mm*8.5mm*8.8mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

HS10 43R J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS10 43R J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS10 43R J HS10 43R J数据手册

HS10 43R J封装设计

查看详情并下载
Symbol
Footprint
3D Model
