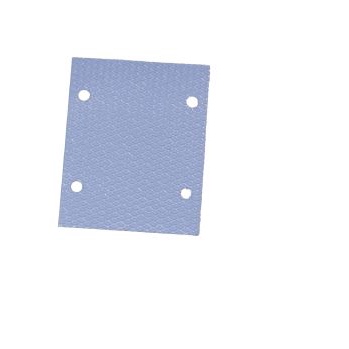

HS75-TP2

产品分类: 风扇和热管理
厂牌: OHMITE
产品描述: 导热垫, 聚硅酮, 0.5mm厚
供应商型号: 273-HS75-TP2-ND
供应商: Digi-Key
标准整包数: 1
OHMITE 风扇和热管理 HS75-TP2

HS75-TP2概述

    # 高效热传导硅胶垫:Ohmite HS 系列热界面材料

    产品简介


    Ohmite 的 HS 系列热传导硅胶垫是一种专为提高热传导效率设计的创新型热界面材料。该系列硅胶垫适用于多种高要求的电子应用,尤其针对 ARCOL HS 和 Ohmite 89 系列电阻器。其独特的配方结合了陶瓷填充物和硅胶材料,提供出色的相对热指数(RTI)、电绝缘性和高柔性。此外,该产品通过了 UL、RoHS 和 REACH 认证,满足全球范围内的环保标准。
    主要功能包括:
    - 提高组件与散热片之间的热传导效率。
    - 支持高柔性贴合,适应复杂表面结构。
    - 具备自然粘性,简化安装过程。
    - 提供低硬度和高温稳定性的平衡。
    应用领域广泛,涵盖电源设备、工业控制、通信设备及高功率电子模块等。

    技术参数


    | 参数名称 | 技术指标 |

    | 材质 | 硅胶 + 陶瓷填充 |
    | 颜色 | 蓝色 |
    | 厚度 | 0.5 mm |
    | 硬度 | 25 Shore C |
    | 工作温度范围 | -40°C 至 150°C |
    | 击穿电压 | >5 kV/mm |
    | 阻燃等级 | V-0 |
    | 热导率 | 3.0 W/m·K |

    产品特点和优势


    1. 卓越的热传导性能:HS 系列热传导硅胶垫具有优异的热导率(3.0 W/m·K),能够显著降低组件运行温度,延长使用寿命。
    2. 电气绝缘特性:完全绝缘的设计有效避免短路风险,确保设备的安全运行。
    3. 高柔性与易用性:具备良好的变形能力,可轻松贴合复杂形状的散热器表面,同时自带自然粘性,简化安装流程。
    4. 环保认证:通过 UL、RoHS 和 REACH 认证,符合国际环保标准,适用于全球市场。
    5. 高性能匹配:专为 ARCOL HS 系列和 Ohmite 89 系列电阻器设计,完美适配其热管理需求。
    这些特点使 HS 系列成为电子设备热管理领域的优选材料,尤其在需要高可靠性、紧凑设计和高性能热管理的场景中表现优异。

    应用案例和使用建议


    应用场景
    1. 电源模块散热:用于服务器、不间断电源(UPS)等大功率设备中,优化散热性能。
    2. 通信设备:如基站、交换机等,通过降低关键组件温度提升整体系统稳定性。
    3. 工业自动化:适用于电机驱动器、变频器等需要高效散热的应用。
    使用建议
    - 在安装前,确保接触面清洁无油污,以获得最佳热传导效果。
    - 检查散热器表面平整度,必要时使用刮刀调整硅胶垫厚度。
    - 避免长时间暴露于超过 150°C 的环境中,以免影响材料性能。
    - 定期检查热界面材料的状态,如出现老化现象应及时更换。

    兼容性和支持


    兼容性
    HS 系列硅胶垫与 ARCOL HS 和 Ohmite 89 系列电阻器高度兼容,可直接替换传统热传导材料。同时,其通用性强,亦可应用于其他需高效热管理的电子组件。
    厂商支持
    Ohmite 提供全面的技术支持服务,包括产品选型咨询、安装指导及售后维修。客户可通过官方联系方式(电话:1-866-9-OHMITE,邮箱:info@ohmite.com)获取专业帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 热传导性能下降 | 检查接触面清洁度,重新涂抹硅胶垫。 |
    | 安装后脱落 | 确保表面无油脂残留,并确认粘性正常。 |
    | 硅胶垫变硬或开裂 | 超过使用温度上限导致材料老化,建议更换新品。 |

    总结和推荐


    Ohmite HS 系列热传导硅胶垫凭借其卓越的热管理性能、电绝缘特性和环保合规性,在热界面材料领域表现出色。其广泛的适用性和便捷的使用方式使其成为许多高端电子设备的理想选择。对于需要高效散热、安全可靠的应用场景,强烈推荐使用此系列产品。无论是工业级还是消费级设备,Ohmite HS 系列都能为用户提供可靠的解决方案。
    如有进一步疑问或需要技术支持,请随时联系 Ohmite 官方团队。

HS75-TP2参数

参数
长*宽*高 48.7mm(长度)*47.5mm(宽度)
零件状态 在售
包装方式 散装

HS75-TP2厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS75-TP2数据手册

厂牌 PDF简要描述 下载
OHMITE 风扇和热管理 OHMITE HS75-TP2 HS75-TP2数据手册

HS75-TP2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0564 ¥ 25.8266
10+ $ 2.7032 ¥ 22.8424
25+ $ 2.4798 ¥ 20.7526
50+ $ 2.3901 ¥ 20.0024
100+ $ 2.3038 ¥ 19.28
250+ $ 2.1943 ¥ 18.3633
500+ $ 2.1149 ¥ 17.6987
1000+ $ 2.0382 ¥ 17.0576
5000+ $ 1.8705 ¥ 15.6541
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.82
