首页  >  产品百科  >  WV-T247-101E

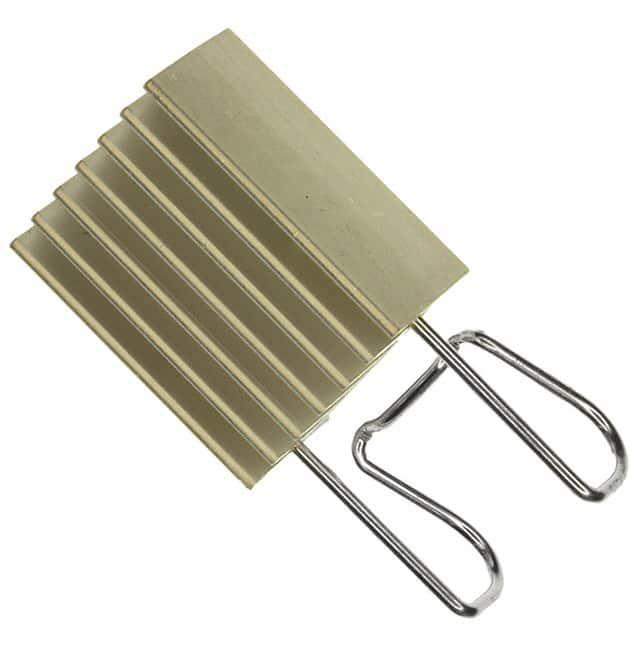

WV-T247-101E

产品分类: 风扇和热管理
厂牌: OHMITE
产品描述: Arcol Ohmite 电子散热器, 23.1 x 16 x 35.6mm
供应商型号: TU-WV-T247-101E
供应商: 海外现货
标准整包数: 210
OHMITE 风扇和热管理 WV-T247-101E

WV-T247-101E概述

    电子元器件产品技术手册:W系列散热器

    产品简介


    W系列散热器是为TO-220、TO-247和TO-264封装的电子元件设计的高效散热解决方案。这些散热器广泛应用于功率半导体器件,如电阻器(TBH25、TCH35、TEH70、TEH100、TFH85等)。通过优化设计,W系列散热器能够显著提升热传导效率,确保在高功耗运行下的稳定性能。其轻量化、易于安装的特点使其成为工业、消费电子以及汽车电子领域的理想选择。

    技术参数


    | 参数名称 | 型号范围 | 规格值 |
    |
    | 散热面积(平方英寸) | WA-T220-101E、WA-T247-101E等 | 6.5~15.1 |
    | 重量(盎司) | WA-T220-101E、WA-T247-101E等 | 0.35~0.79 |
    | 热阻(℃/W) | WA-T220-101E、WA-T247-101E等 | 7~13 |
    | 材料 | 铝合金6063-T5或等效
    | 接口热阻改善选项 | 热界面材料(如TGon 800、Grafoil) | 支持 |
    | 表面处理选项 | 黑色阳极氧化、脱脂处理、Alodine | 可选 |
    注:以上数据适用于自然对流条件下的10瓦热量耗散。

    产品特点和优势


    1. 减少装配成本:一体化弹簧夹设计和自动对准功能消除了紧固件和工装的需求,降低了组装时间和金属碎屑污染风险。
    2. 高度重复性:弹簧夹的锁紧力不受多次装卸的影响,保证了长期可靠性。
    3. 卓越的热传递性能:每单位体积具有最大表面积,且提供一致的固定力,从而降低热阻。
    4. 抗震抗振能力强:轻质设计结合弹力夹片,确保组件牢固固定,同时具备优秀的抗冲击和振动能力。
    5. 高可靠性:防止因螺纹加工产生的金属颗粒导致短路,符合RoHS环保标准。

    应用案例和使用建议


    - 工业电源:在大功率开关电源模块中,使用W系列散热器可以显著提高热管理效果,延长设备寿命。
    - 变频器:针对电机驱动电路中的高频IGBT模块,建议采用WA-DT2-101E型号,以满足大电流需求并优化布局。
    - 电动汽车:在电动车辆的牵引逆变器中,选用低热阻(7℃/W)型号如WA-DT2-101E可实现更高效的能量转化。
    使用建议:
    - 在安装时,建议配合高质量的导热膏或硅胶垫以进一步降低界面热阻。
    - 根据实际工作环境,合理选择空气流动方向,优先考虑沿散热鳍片方向进行强制通风。

    兼容性和支持


    - W系列产品完全兼容常见的TO-220、TO-247和TO-264封装形式,适用于多种品牌和类型的功率器件。
    - Ohmite公司提供完善的客户支持和技术文档,包括详细的安装指南、选型手册及质量认证资料。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 热传导效率低于预期 | 检查是否使用适当的热界面材料;调整空气流通路径。 |
    | 弹簧夹安装困难 | 确认设备尺寸匹配,并适当施加压力直至完全就位。 |
    | 设备过热报警频繁发生 | 检查散热器表面是否有污垢或损坏;增加外部冷却装置。 |

    总结和推荐


    W系列散热器以其创新的设计和出色的性能在市场上脱颖而出,特别是在高功率密度应用领域表现优异。其显著减少了装配复杂度和成本,同时提供了卓越的热管理能力和机械稳定性。我们强烈推荐此系列产品用于需要高性能热管理的电子系统设计中。
    如果您正在寻找一款兼具经济性和可靠性的散热解决方案,W系列无疑是您的最佳选择!

WV-T247-101E参数

参数
长*宽*高 32mm*23.4mm*32mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装,托盘

WV-T247-101E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

WV-T247-101E数据手册

厂牌 PDF简要描述 下载
OHMITE 风扇和热管理 OHMITE WV-T247-101E WV-T247-101E数据手册

WV-T247-101E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
210+ $ 2.73 ¥ 25.2088
库存: 22470
起订量: 210 增量: 210
