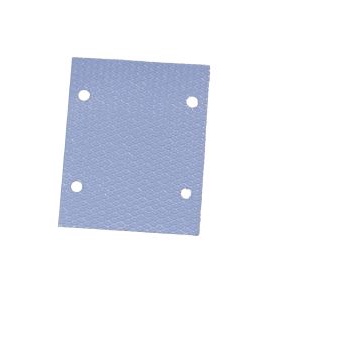

HS100-TP2

产品分类: 风扇和热管理
厂牌: OHMITE
产品描述: 导热垫, 聚硅酮, 0.5mm厚
供应商型号: 2275386
供应商: 海外现货
标准整包数: 1
OHMITE 风扇和热管理 HS100-TP2

HS100-TP2概述

    # 热界面材料HS系列:热垫片技术手册

    1. 产品简介


    基本介绍
    OHMITE公司的HS系列热垫片是一种专为ARCOL HS系列电阻器和OHMITE 89系列设计的硅胶热界面材料。这些垫片旨在通过改进组件与散热器之间的热传递来提高整体性能,降低运行温度,同时简化设计过程并减少库存和生产成本。
    主要功能
    - 改善热传导
    - 降低运行温度
    - 电气绝缘
    - 高可塑性
    - 软硬度适中
    - 自粘性强
    应用领域
    - 适用于ARCOL HS系列电阻器和OHMITE 89系列
    - 用于改善热传递的电子设备
    - 工业自动化、汽车电子、通信设备等领域

    2. 技术参数


    | 参数 | 规格 |

    | 材料组成 | 硅胶及陶瓷填充 |
    | 颜色 | 浅蓝色 |
    | 厚度 | 0.5mm |
    | 硬度 | 25 Shore C |
    | 连续使用温度 | -40至150°C |
    | 击穿电压 | >5 kV/mm |
    | 阻燃等级 | V-0 |
    | 热导率 | 3.0 W/m·K |

    3. 产品特点和优势


    独特功能
    - 高相对热指数(RTI):具备出色的热稳定性,适合长期运行。
    - 电气绝缘:确保电气隔离,防止短路。
    - 高可塑性:适应不同的表面形状,提供紧密贴合。
    - 低软硬度:容易安装且不会损坏脆弱部件。
    - 自粘性:无需额外固定,便于使用。
    优势
    - 简化设计:减少了传统导热材料(如导热膏)的使用,提高了设计灵活性。
    - 降低成本:减少了库存管理复杂性和生产成本。
    - 可靠性:UL认证、RoHS和REACH合规,保证了产品的环保和安全性能。

    4. 应用案例和使用建议


    应用案例
    - ARCOL HS系列电阻器:与HS系列热垫片配合使用,可以显著降低工作温度,延长使用寿命。
    - 89系列电阻器:改善热传递,提升整体性能,尤其适用于高温环境下。
    使用建议
    - 在安装前清洁和干燥接口表面,以确保最佳热传递效果。
    - 选择合适的尺寸和型号,根据具体应用场景进行调整。
    - 安装时轻压使其均匀分布,避免空气气泡产生。

    5. 兼容性和支持


    兼容性
    - HS系列热垫片:与ARCOL HS系列电阻器和OHMITE 89系列完全兼容。
    - 标准件号:见下表
    | 垫片型号 | Ohmite系列 | ARCOL系列 |
    |
    | HS50-TP2 | 850 HS 50 | HS 50 |
    | HS75-TP2 | HS 75 | HS 75 |
    | HS100-TP2 | HS 100 | HS 100 |
    | HS150-TP2 | HS 150 | HS 150 |
    | HS200-TP2 | HS 200 | HS 200 |
    | HS250-TP2 | HS 250 | HS 250 |
    | HS300-TP2 | HS 300 | HS 300 |
    厂商支持
    - 提供技术咨询和支持服务,包括安装指导和技术文档。
    - 用户可通过官方联系方式获取进一步的技术支持和帮助。

    6. 常见问题与解决方案


    问题一:垫片如何正确安装?
    - 解决方案:首先清洁和干燥接口表面,然后根据需要选择合适尺寸的垫片,轻轻压平确保无气泡产生。
    问题二:垫片如何保证电气绝缘?
    - 解决方案:由于垫片本身具有良好的电气绝缘性能,确保正确安装后能够有效隔绝电气信号,但建议定期检查以确保可靠性能。
    问题三:如何选择合适的垫片厚度?
    - 解决方案:根据实际应用场景和压力要求选择合适的厚度,一般0.5mm厚度适用于大多数情况,如有特殊需求可联系技术支持团队。

    7. 总结和推荐


    综合评估
    HS系列热垫片在多个方面表现出色,特别适合于ARCOL HS系列和OHMITE 89系列电阻器的配套使用。其优秀的热传导能力和可靠的电气绝缘性,使它成为高性能电子设备的理想选择。
    推荐使用
    鉴于HS系列热垫片在热传导、电气绝缘和使用便捷性方面的突出优势,强烈推荐使用该产品。无论是工业自动化、汽车电子还是通信设备等领域,这款产品都将发挥重要作用。

HS100-TP2参数

参数
长*宽*高 65.2mm(长度)*47.5mm(宽度)
零件状态 在售
包装方式 散装

HS100-TP2厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。
