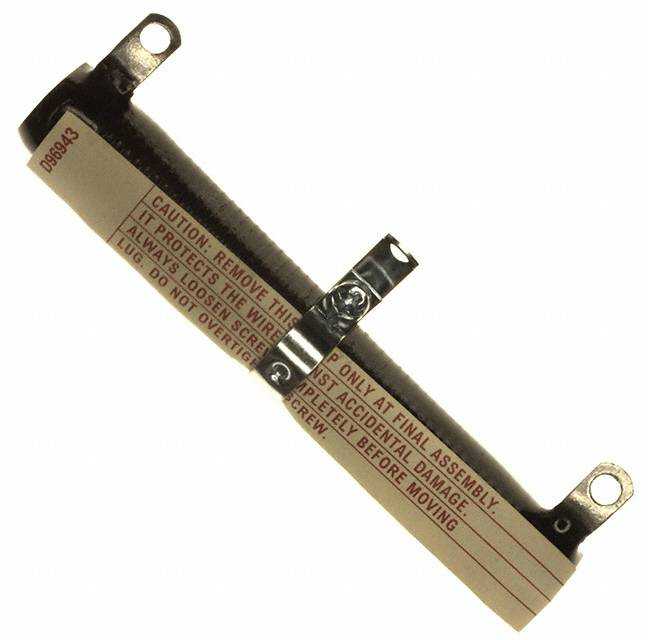

D50K3R0E

厂牌: OHMITE
产品描述: 3Ω ±10% 50W 底座安装 101.6mm(长度)
供应商型号: N-D50K3R0E
供应商: 云汉优选
标准整包数: 1
OHMITE 电位器及其他可变电阻器 D50K3R0E

D50K3R0E概述

    电子元器件技术手册:Ohmite 210 系列 Dividohm® 可调功率电阻

    产品简介


    Ohmite 的 210 系列 Dividohm® 可调功率电阻是一种高度可靠的线绕电阻,适用于各种需要可调节电阻值的应用场合。这些电阻采用高强度陶瓷管芯,具备高可靠性、稳定性和耐高温性能。产品可用于电源管理、电路调整和各种工业控制应用中,特别是在需要精确调节电压和电流的环境中。

    技术参数


    | 参数 | 描述 |

    | 功率范围 | 12W 至 1000W |
    | 电阻范围 | 1Ω 至 100KΩ |
    | 芯体材料 | 高强度陶瓷 |
    | 终端类型 | 带有烙铁焊垫的径向引脚 |
    | 涂层 | 无铅钢化玻璃涂层(硅酮陶瓷涂层可选) |
    | 温度系数 | ±260 ppm/°C |
    | 绝缘耐压 | 1000VAC(12W 至 100W),3000VAC(175W 和 225W) |
    | 容差 | ±10%(K) |
    | 过载能力 | 10倍额定功率 5秒 |
    | 工作温度范围 | -40°C 至 +350°C |
    | 允许电流范围 | 按公式 √P/R 计算 |
    | 额定工作电压 | 请咨询工厂 |

    产品特点和优势


    - 线绕结构:线绕结构提供高稳定性,确保在极端条件下的可靠性。
    - 可调节终端:标准配备螺丝刀式可调终端,其他类型的终端(包括银接触单元)也可根据需求定制。
    - 抗烧结涂层:无铅钢化玻璃涂层确保长期稳定性,并具备良好的阻燃性能。
    - 高可靠性:全焊接构造确保长期可靠性能,适合于严苛环境。
    - 高功率应用:12W 至 1000W 的高功率应用使这些电阻适用于广泛的工业场景。

    应用案例和使用建议


    应用案例:
    - 用于太阳能逆变器系统中的功率调节。
    - 在工业自动化设备中用于电流限制和电路保护。
    - 在汽车电子系统中作为电源管理的一部分。
    使用建议:
    - 对于高阻值应用,为了提高可靠性,当电阻值超过推荐的最大值时,应将额定功率降低25%。
    - 在进行电路设计时,需注意额定功率的使用,避免超过最大允许电流。
    - 在关键应用中(如使用 50KΩ 和 100KΩ 电阻),需要进行烧入和/或热循环测试以确保可靠性。

    兼容性和支持


    Ohmite 提供多种可选的终端类型和涂层,可以根据具体需求进行定制。此外,制造商提供全面的技术支持,包括但不限于产品咨询、技术支持和售后服务。用户可以通过 Ohmite 官方网站或联系销售团队获取更多支持信息。

    常见问题与解决方案


    - 问题一:如何计算允许电流?
    - 解决办法:使用公式 √P/R 计算。例如,对于一个 100W 电阻(假设电阻为 100Ω),允许电流为 √(100/100) = 1A。

    - 问题二:为什么高阻值需要降低额定功率?
    - 解决办法:高阻值时,导线较细,功耗大,可能导致过热,因此需要降低功率以确保安全和可靠性。

    总结和推荐


    Ohmite 210 系列 Dividohm® 可调功率电阻以其坚固耐用、高度可靠的特性,成为各种应用的理想选择。其高功率处理能力和广泛的应用范围使其在市场上具有很强的竞争力。推荐用于需要高精度、高可靠性的工业应用中。通过提供定制选项和支持服务,Ohmite 展现了其对客户满意度的重视。总之,这是一个值得信赖且高效的产品,适合众多工业领域的应用需求。

D50K3R0E参数

参数
电阻值
精度 ±10%
额定功率 50W
温度系数 -
额定电压 -
锥度 -
长*宽*高 101.6mm(长度)
安装方式 底座安装
零件状态 在售

D50K3R0E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

D50K3R0E数据手册

厂牌 PDF简要描述 下载
OHMITE 电位器及其他可变电阻器 OHMITE D50K3R0E D50K3R0E数据手册

D50K3R0E封装设计

查看详情并下载
Symbol
Footprint
3D Model
