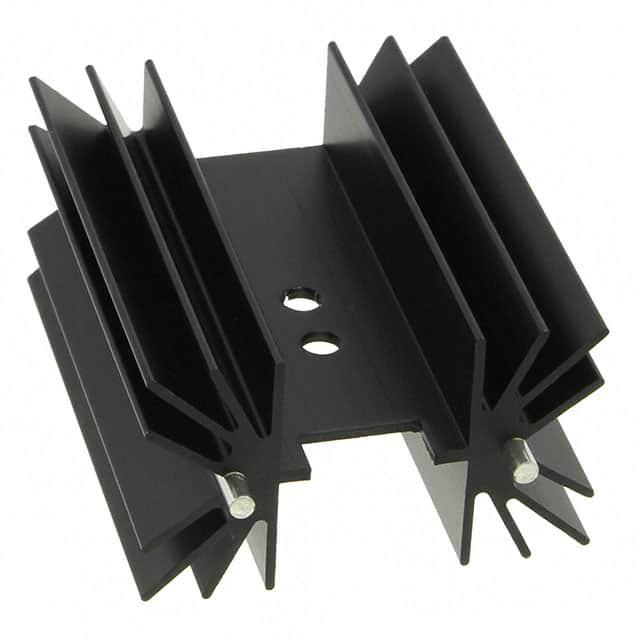

FA-T220-51E

产品分类: 风扇和热管理
厂牌: OHMITE
产品描述: 电子散热器, 50.8 x 41.6 x 25mm, 垂直安装
供应商型号: FA-T220-51E-ND
供应商: Digi-Key
标准整包数: 1

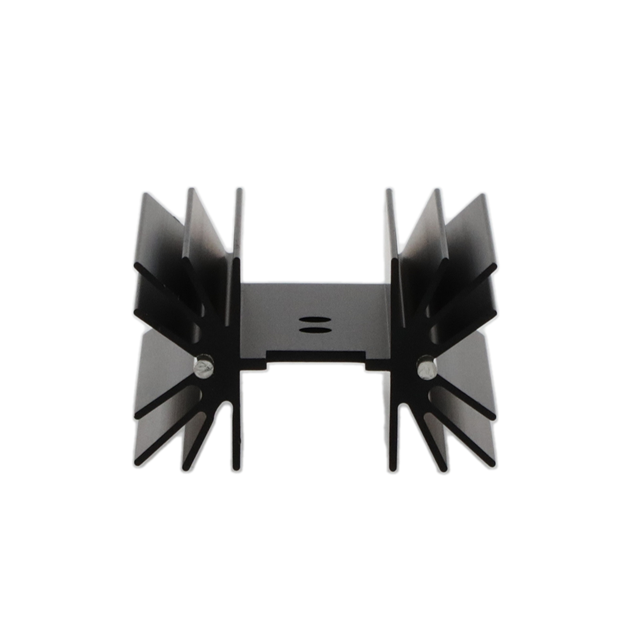

OHMITE 风扇和热管理 FA-T220-51E

FA-T220-51E概述

    F 和 R 系列散热器技术手册

    产品简介


    F 和 R 系列散热器是为TO-218、TO-220和TO-247封装的半导体器件设计的专业散热器。这些散热器适用于功率电阻器如TBH25、TCH35、TEH70和TEH100系列,具备垂直安装、易于焊接的特点。通过优化的设计,这些散热器能够有效提升热传导效率,降低半导体器件的工作温度,从而提高其可靠性和使用寿命。

    技术参数


    以下是F和R系列散热器的主要技术规格:
    | 序号 | 高度(英寸) | 面积(平方毫米) | 热阻(℃/W) | 材料 | 表面处理 |
    |
    | 1 | 1.0/25.4 | 8,901 | 4.8 | 铝6063-T5 | 黑色阳极化 |
    | 2 | 1.5/38.1 | 12,983 | 3.9 | 铝6063-T5 | 黑色阳极化 |
    | 3 | 2.0/50.8 | 17,065 | 3.5 | 铝6063-T5 | 黑色阳极化 |
    | 4 | 2.5/63.5 | 21,148 | 3.1 | 铝6063-T5 | 黑色阳极化 |

    产品特点和优势


    1. 高热导率材料:采用铝6063-T5材料,热导率高,可有效减少热阻。
    2. 优化的散热面积:大面积的散热面设计,能够显著提升热散失能力。
    3. 坚固耐用:表面经过黑色阳极氧化处理,增强耐腐蚀性。
    4. 垂直安装:适用于TO-220、TO-218和TO-247封装的垂直安装需求。
    5. 兼容性强:与多种功率电阻器兼容,如TBH25、TCH35、TEH70和TEH100系列。

    应用案例和使用建议


    应用案例:
    - 用于工业控制、汽车电子、电源管理等领域,特别是在需要高可靠性、稳定性的场合。
    使用建议:
    1. 在使用前确保散热器表面清洁,以保证良好的热接触。
    2. 安装时应注意散热器与安装平面之间的平整度,避免出现空隙。
    3. 使用合适的工具进行固定,避免损坏散热器的结构。
    4. 在高温环境下工作时,建议定期检查散热器的状态,确保其散热效果。

    兼容性和支持


    - 这些散热器与TO-218、TO-220和TO-247封装的半导体器件兼容。
    - 厂商提供专业的技术支持和服务,确保用户能够正确使用并享受最佳的散热效果。

    常见问题与解决方案


    1. 问题:散热器无法有效地散热。
    - 解决方案:检查散热器与安装平面是否平整,是否有足够的空气流通,适当增加风扇等辅助散热设备。
    2. 问题:散热器表面出现损坏。
    - 解决方案:更换新的散热器,并注意正确的安装方法,避免过度施力。
    3. 问题:无法与目标设备完美贴合。
    - 解决方案:使用适当的导热膏或垫片来提高热接触效果。

    总结和推荐


    F 和 R 系列散热器具有出色的热导率和大面积散热设计,适用于多种高要求的应用场景。这些散热器不仅在设计上考虑到了用户的实际需求,还提供了良好的兼容性和售后服务。因此,我们强烈推荐使用这些散热器以提升半导体器件的可靠性和稳定性。
    希望上述内容能够满足您的需求,如果您有任何进一步的要求或需要更多细节,请随时告知。

FA-T220-51E参数

参数
长*宽*高 50.8mm*41.6mm*50.8mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

FA-T220-51E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

FA-T220-51E数据手册

厂牌 PDF简要描述 下载
OHMITE 风扇和热管理 OHMITE FA-T220-51E FA-T220-51E数据手册

FA-T220-51E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9785 ¥ 27.1818
10+ $ 2.4732 ¥ 22.5704
25+ $ 2.268 ¥ 20.499
50+ $ 2.1863 ¥ 19.7602
210+ $ 2.0259 ¥ 18.3103
420+ $ 1.9525 ¥ 17.6476
630+ $ 1.9109 ¥ 17.2709
1050+ $ 1.8596 ¥ 16.8076
5040+ $ 1.7104 ¥ 15.4586
库存: 65
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.18
